La Opa! ¿Amp - Amp para Aux de iPod-en (10 / 11 paso)

Paso 10: Hacerlo: conectores

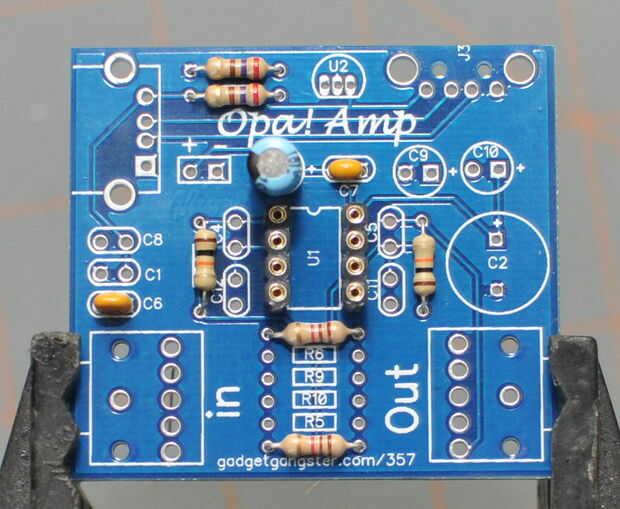

Agregar el zócalo DIP (o pernos de la máquina) en el área de marcan U1.  Luego añadir el electrolítico cap en C3.  Tenga en cuenta que los casquillos electrolíticos están polarizados - el lado de la tapa marcado con la tira va a la izquierda.

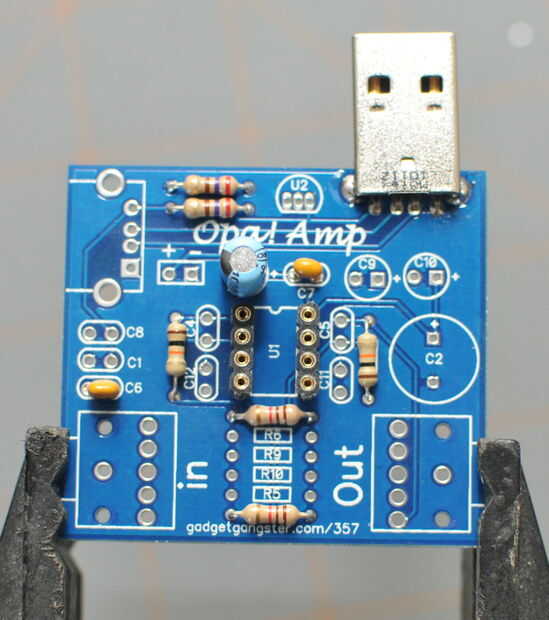

Agregar el conector USB en la parte superior izquierda de la placa, asegúrese de usar un montón de soldadura con los agujeros grandes en el exterior - que asegura el conector a la placa.

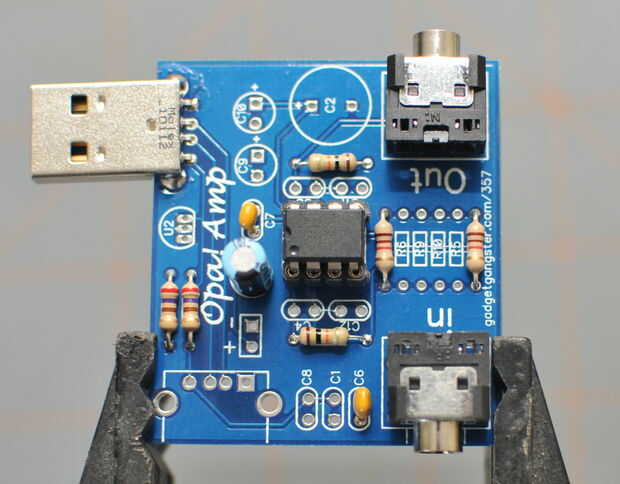

Añadir los auriculares en las cajas marcadas 'En' y 'Out'.  Por último, añadir el Op Amp, tenga en cuenta la muesca de la viruta se alinee con la ranura del tablero.

Todo hecho!
