La Opa! ¿Amp - Amp para Aux de iPod-en (4 / 11 paso)

Paso 4: revisiones

Fijación de la amp

Yo quería una solución mejor que 'fuera de la plataforma', y el LM386 tenía demasiada distorsión y mucha ganancia. Después de una larga búsqueda, decidí usar un OPA2227 Burr-Brown (pdfhoja de datos ). Tiene un bajo nivel de distorsión (. 00001%) y permite una menor ganancia. Comparado con el LM386, es más caro (el $4,00 en vez de $0,30), pero vale la pena el extra cuantos dólares para la calidad.

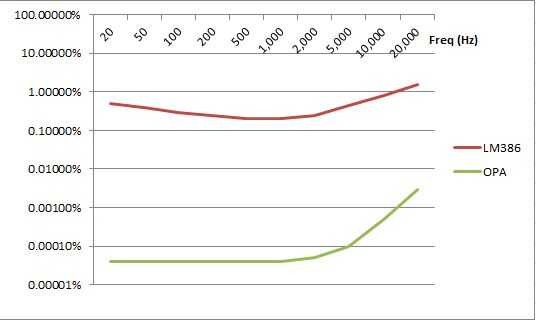

Mientras que el LM386 tiene distorsión de alrededor del 1% a 20kHz, el OPA2227 mide alrededor. 0001%, o un diez milésimas del uno por ciento.  La OPA también puede ejecutar menor ganancias, que nos permite mantener niveles de entrada alto en comparación con cualquier posible ruido o interferencias.

No había utilizado Op amperios mucho antes, así que cogí una copia del de Jung Libro de Amp Op y empezó a leer y peine también de hoja de datos del OPA2227.  OP Amps son impresionantes! Terminé diseño de la Junta para este proyecto de manera a permitir más experimentación con ellos en el futuro.  Son tan flexible y capaz, es difícil no querer trucar / modificar / cambiar el circuito para ver los resultados.

Fijación de la fuente de alimentación

Me di cuenta que yo siempre uso un USB / adaptador de encendedor de cigarrillos, así que añadido un USB jack a la Junta. El gato del USB dibuja la 10mA debían conducir el pre-amp. Cargadores de coche son a menudo muy ruidosos, así que añadido múltiples bypass caps para mantener el ruido al mínimo. También he añadido puentes de batería para que el preamplificador se puede ejecutar desde una caja de la batería.

El OPA2227 también necesita una partida de alimentación (+ V, AGnd y – V). La forma más sencilla de hacerlo es hacer + V 5V de la fuente de alimentación USB, -V será tierra de la fuente de alimentación USB y nuestra tierra analógica será el punto medio (2.5V).  Creamos el punto medio (también conocido como tierra virtual) con el divisor de resistencia;

También se incluyen un spot para una TLE2426 en el tablero.  Sentirse bastante cómodo con el enfoque, empecé a probarlo.
