Paso 3: El poste de soporte de abajo

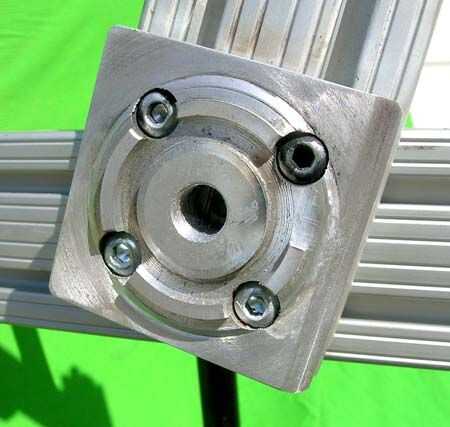

En un torno de dos surcos se han cortado para caber el interior de los soportes inferiores estándar y excéntrico. Puesto que la placa es 3/4 o 19mm, si se corta la ranura de 3mm de profundidad, pone la línea central del bastidor en 50mm en las vigas ajustables (19-3 + 68/2 = 50!). Material adicional puede sacarse fuera de la ranura externa, y puede incluso que afilan hacia atrás lejos de la cara frontal un poco.
De la fresadora debe quitar un poco de la brida exterior para el despacho de ciertos soportes inferiores. Usted puede moler un poco más el borde trasero para más espacio de la vaina. Ver la segunda foto.
Puesto que la ranura esté 3mm de profundidad en la cara de la placa, tampoco tendrás que perfore los 4 orificios de montaje en la placa un poco más, o puede moler o gire el botón M8 cabeza allen pernos cabezas para darles un perfil más bajo.
Si usted necesita una alternativa latheless, podía perforar la placa para tener 4 pasadores o toma de cabeza a Allen. Esto trabajaría para sostener la caja del pedalier en el centro. Sin embargo esto movería su línea central a 3mm del diseño anterior. Ver la tercera foto.
Estos dos métodos requieren la caja del pedalier para enfrentar con precisión. La tercera foto muestra un diseño más agradable que usted podría han convertido que se alinee la cáscara a las roscas. Se une a allens ciego montado, como el marco principal se sujeta.

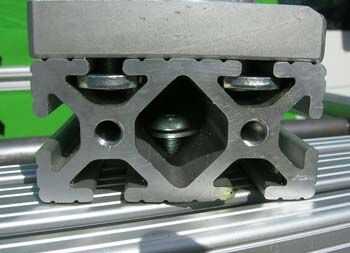

El haz gira alrededor de un perno de cabeza allen de M8 que se encuentra dentro de la cavidad central de la viga 8020, como se muestra en la cuarta foto. Esto da espacio para el perno de sujeción del post BB a hilo en la placa base. Parece gracioso, con tan poco contacto, por lo que si tienes un molino de extremo al menos podría molino un plano pequeño para sentarse en la cabeza del perno. Pero parece que sólo funciona bien sin él. Las roscas de tornillo en una tuerca en T 8020. Puede cargar el perno desde el final de la extrusión por lo que sólo necesitará perforar un agujero a través de la viga, lo suficientemente grande como para permitir que el tornillo pase a través y reunirse con el T-nut. Será lo suficientemente grande para acceder el perno con una llave allen para apretar y aflojar el perno por el agujero central del post de BB.
Hay un pequeño juego entre el perno y la ranura en t. En la práctica, no creo que hace mucha diferencia, pero siempre podría convertir un pequeño separador de varilla de latón para tomar la holgura.

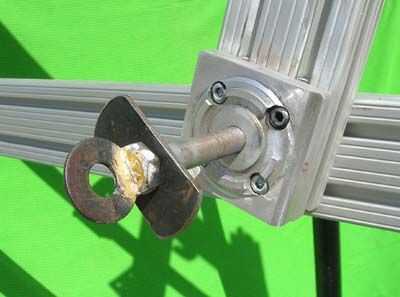

Para establecer las vainas, tome la longitud de la vaina y restar la mitad de la anchura del eje ficticio y la mitad de la anchura de perno de fijación. Si eres inteligente y utiliza el mismo tamaño para ambos, sólo resta ese número. Luego sólo se mide desde la superficie exterior del eje ficticio al borde del agujero. Deslice el haz de tubo de asiento hasta que esté correcta y luego apriete el tornillo allen.
Si quisieras construir tándems, parece como que sólo tendría que hacer 2 de estos montajes ajustables de la viga con BB puestos y asiento tubo conos y ya marco principal para ajustar la longitud de la estructura del tándem. O si no te importa el marco en los segmentos de construcción, sólo cabe la viga frontal ajustable con otra placa de soporte inferior. No pueden interferir con la producción de una bicicleta, pero le permitiría construir el triángulo delantero de la misma manera como una sola y entonces transferirlo hacia delante a la otra viga y construir parte de stoker de la estructura y el triángulo trasero.
