La más simple bicicleta framebuilding plantilla... que podría subir... (1 / 9 paso)

Paso 1: El marco

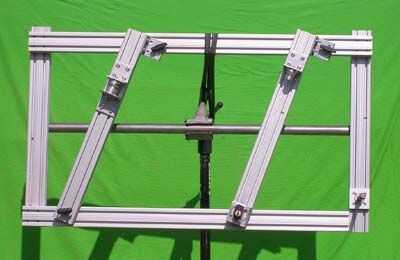

El bastidor está construido de 8020 #1530 extrusión. Usé la extrusión 1530 estándar - también hay una protuberancia L 1530 que es un poco más ligera que usted podría probablemente utilizar, especialmente en las barras ajustables que sujetan los tubos. Esto haría que la plantilla un poco más ligera y más barata

Probablemente incluso usted podría construir fuera de la protuberancia #1020 y se muy bien.

Las dimensiones que utiliza, que deben trabajar para MTB y marcos camino grande, son 30 pulgadas de alto y 51 pulgadas de ancho. Si usted quiere construir 29ers con horquillas de largo recorrido, puede escalar todo un par de pulgadas más altos.

En la esquina derecha inferior que las vigas dos marco se llevan a cabo junto con un soporte de esquina de #4334 dentro de fuelle, así que la luz es más corto - 48 pulgadas de largo.

Las otras tres esquinas se llevan a cabo con sólo 16mm M8 botón tornillos y tuercas en T doble 8020. Las vigas están perforadas para permitir el acceso de llave allen para las cabezas de los pernos.

La Asamblea es fácil. Use una escuadra para obtener cada combinación en un ángulo de 90 grados. Apriete hacia abajo.

Usted puede ordenar 8020 extrusión y piezas de una variedad de revendedores - ver sitio web de 8020's . Si estás en los Estados Unidos occidentales, recomiendo F & L soluciones industriales.

Vamos a ver en el resto de las piezas en el orden que se ajustaría para configurar la plantilla hasta las dimensiones correctas.
