Paso 2: Eje de Dummy
Se trabaja a máquina el eje ficticio de varilla roscada. Yo 5/8" varilla pero se puede utilizar lo que está sentado en el cubo de remanente en el centro de reciclaje local. Debe ser mayor que 1/2 pero menor que 7/8". Mayor ir, cuanto más rígido sea, pero si es demasiado grande no podría funcionar bien con los más pequeños resaltos envueltos como los abandonos de zócalo de Ritchey.
Dos huecos se convierten en la barra a la distancia apropiada apartes. Tendrás que hacer un eje ficticio para cada tamaño de árbol. El extremo de la varilla debe girarse para presionar en la placa base - que convenientemente es ya sea una placa de colector de 8020 (#2350) o una placa Base (#s 2140, 2141, 2145). La ubicación de la línea central del eje del eje ficticio variará dependiendo de cómo hacer el soporte inferior post.
El orden general de operaciones es este:
Base:
1. centro en el mandril de 4 mordazas.
2. un agujero en un conveniente tamaño más pequeño que el diámetro de la raíz de la varilla roscada que utilizas.
Eje:
1. Gire la sección de prensa de ajuste al tamaño (sobre 1 milésimas sobre su agujero aburrido, creo) y forma parte por lo que es de. 7" de largo.
2. Sujete la sección press-fit en el mandril y áspero hacia fuera de la cavidad más estrecha.
3. terminar el hueco 10 mm OD y enfrentan el interior plano donde la deserción se ser afianzado con abrazadera, que se encuentra la distancia correcta desde la línea central del bastidor.
4. girar la pieza alrededor y girar y terminar la otra ranura. Ya que le da la vuelta la pieza puede hacer los cortes cerca del mandril para que no tenga que girar entre centros. Esto también es útil si tienes un mini torno que no ajuste la varilla roscada a través de la contrapunta.
Las tuercas de sujeción se dio vuelta abajo para que un lado caben en abandonos envueltos.
También puede modificar este diseño para ser ajustable en varias anchuras de centro por los recovecos más amplia y uso de varios mangas de centro. Se celebraría en el centro de la manga y eje de la perforación y fijándolos con un pasador.

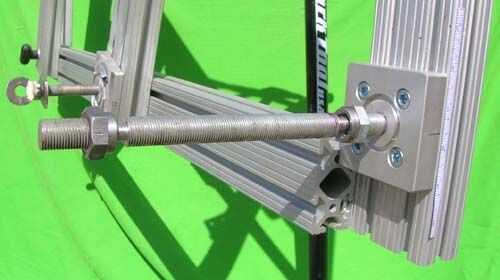

Es una pizca (sin torno), usted podría simplemente empezar con rosca de 3/8" varilla (o 10mm si lo encontrarás) y doblado-para arriba las tuercas en el interior de las punteras. La placa base sólo sería perforada y roscada de la varilla. No será tan robusto como el diseño anterior pero que no requiere ningún trabajo de torno. Siempre se podría reutilizar la placa base más tarde por lo aburrido a un tamaño más grande como se muestra en el diseño original. Realmente no sería una mala idea tener un ensamble de eje ficticio construido de esta manera en caso de que uno termina construyendo algo con una parte trasera asimétrica o un espacio inusual eje posterior. Ver la segunda foto.

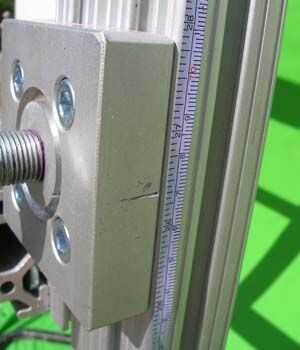

Puedes ver en la última foto cómo se encuentra la gota de soporte inferior. Un pedazo de una cinta métrica de una almacén del dólar cinta métrica ha sido pegado hasta el final de la estructura vertical. Una muesca ha sido presentada y firmado en el centro de la placa base como indicador.
