La mano de Galileo - en Protesis de Mano Impresa 3D (1 / 4 paso)

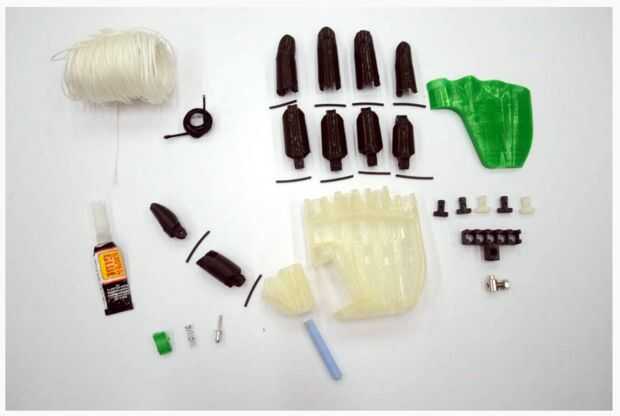

Paso 1: Prototipado de Piezas de la mano de Galileo y Otros Materiales

Se requiere un total 16 piezas prototipadas para constuir Zahara GalileoHand

  • 01.Palm.STL
  • 02.Palm_Cap.STL
  • 03.Thumb_Palm_Mechanism.STL
  • 04.Joint.STL
  • 05.ADJUST.STL
  • 06.Slider_Thumb.STL
  • 07.Thumb_Prox.STL
  • 08.Thumb_Top.STL
  • 09.Index_Prox.STL
  • 10.Index_Top.STL
  • 11.Middle_Prox.STL
  • 12.Middle_Top.STL
  • 13.Ring_Prox.STL
  • 14.Ring_Top.STL
  • 15.Pinq_Prox.STL
  • 16.Pinq_Top.STL

Los Archivos. Junto de http://www.thingiverse.com/thing:655432 STL se pueden descargar en con las instrucciones para el prototipado de cada pieza.

OTROS MATERIALES

  • Un resorte de bolígrafo.
  • De remache de las Naciones Unidas 3 x 30 mm (es necesario medirlo y cortar una parte)
  • 4 tornillos de 1/8 "x 1/2"
  • Cordón Elástico 1 mm
  • Cordón No Elástico de Nylon 1 mm
  • Filamento (PLA o ABS)

HERRAMIENTAS

  • Encendedor
  • Tijeras
  • Customer
  • Cuchilla

OPCIONAL

  • Cable y cobertor para cambio de velocidades o freno de bicicleta
  • Pieza para sujetar el cable de bicicleta
  • Tornillo de 8 mm de ancho
  • Lima miniatura redonda
  • Líjar
  • Pegamento estupendo
  • Pinzas
  • Aguja capotera
