Paso 18: Soldar los cables de adaptador a la Junta
![]()

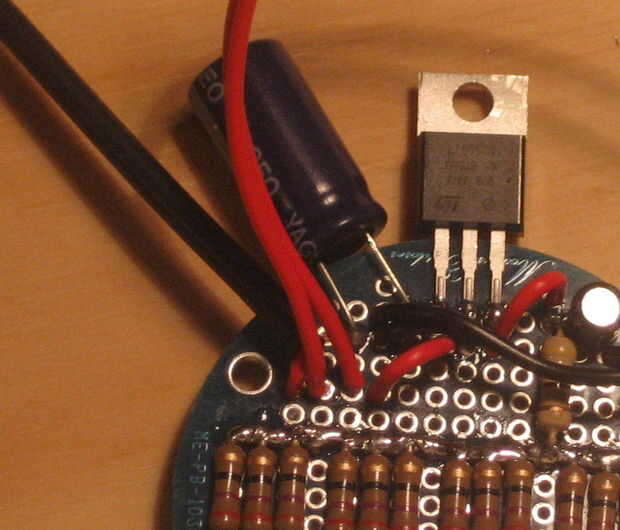

El cable rojo de la fuente de alimentación es el cable positivo, por lo que debe soldarse al primero de los cables del interruptor. Se puede ver en esta foto rojo cable de alimentación junto al cable rojo del interruptor izquierdo. El cable negro de la fuente de alimentación debe ser conectado a un orificio adyacente a la terminal negativa del capacitor de 1000uF. Empalmes de la soldadura en la parte inferior de la Junta conectan los cables de suministro de energía a sus vecinos conexiones, visible en la foto anterior de la parte inferior de una luz nocturna completa. En este punto, si te sientes valiente y tiene un multi-meter mano, ahora sería un buen momento para conectar el adaptador de corriente y verificar algunas tensiones. Debe ser capaz de colocar la punta de prueba negativa del medidor en el terminal negativo del capacitor de 1000uF y toque sonda positiva del multímetro al pin de entrada del regulador de voltaje de y ver una lectura de aproximadamente nueve voltios. A continuación, dejando la punta de prueba negativa donde se encuentra, podrá tocar la sonda positiva del multímetro al pin de salida del regulador y ver una lectura de casi exactamente 5 voltios. También debe medir cerca de 5 voltios en la parte superior de las resistencias de ohm 12 27. Esto nos indica que el regulador está haciendo su trabajo y es producir una salida de 5 voltios constante, y que todas las resistencias están conectados correctamente así.
