Paso 14: Conexiones en la parte inferior de la Junta de la soldadura
![]()

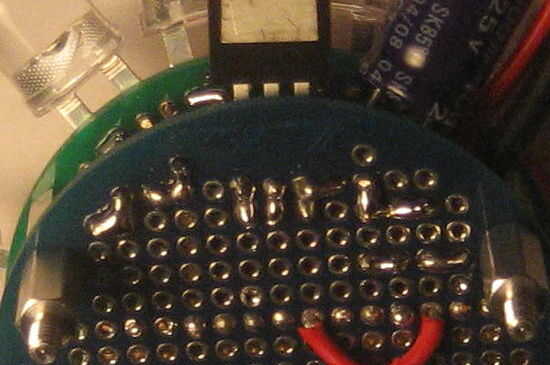

Todas estas conexiones están llegando a ser demasiado juntos para que poder llegar con nuestro soldador, así que para soldar estos cables nuevos en sus orificios y sujete a sus componentes adyacentes en los lugares correctos, tenemos que voltear este tablero y utilizar la parte inferior para crear nuestros empalmes de la soldadura. Recuerde: la electricidad no le importa si las conexiones están en la parte superior o inferior de la Junta, así como mucho tiempo ya que hay una conexión directa entre los dos puntos. Aquí vemos la parte inferior de uno de mis acabado luz de noche. Usted puede ver claramente las tres conexiones en el centro son los tres pernos del regulador de voltaje, cada pin está conectado a un cable que se agregó a la Junta en el paso anterior. En la inferior derecha de esta foto, puede ver horizontal dos empalmes que son los dos cables rojos que estamos utilizando para nuestro interruptor - un lado está conectado a la entrada del regulador de voltaje de la soldadura, y el otro lado está conectado al borne positivo del adaptador de corriente, que nos vendrá a hablar poco. En el lado izquierdo de la foto, hay dos empalmes de la soldadura en forma inversa-L, cada una de ellas conectar tres alambres adyacentes o componentes. Estos son los puntos de conexión para los cables que los conectan con el conector de salida del regulador y a la tierra, el condensador de 10uF y el resistor de 47 ohmios. Por último, en la parte inferior de esta foto, tenga en cuenta el corto hilo rojo que une los dos grupos de resistencias de 27 ohm que se instaló en un paso anterior.
