La luz nocturna de la novia (15 / 34 paso)

Paso 15: Comprobación de estado número dos

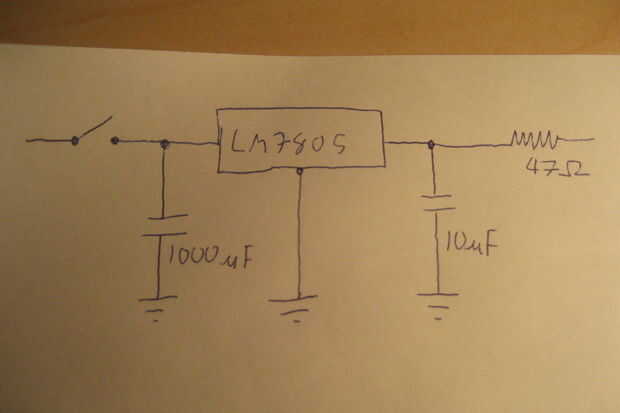

Ahora ese último paso fue un poco complicado, así que retrocede un momento para el diagrama del circuito que sólo vieron.  Si añadimos el diagrama de los cables de conmutación que nos apenas soldadas, así como de todos los motivos que hemos conectado juntos, nuestro esquema se ve ahora así.  Tenga en cuenta que no todos los motivos están conectadas en el dibujo, pero eléctricamente, están conectados juntos.  Si tienes un buen multímetro que tiene un entorno de continuidad del circuito, puede verificar usando el multímetro para "buzz" las conexiones, tocando una sonda a la pierna de tierra del capacitor de 1000uF y luego tocar la otra sonda a la patilla central del regulador de voltaje.  El medidor debe buzz o un pitido o algunos comentarios para hacerle saber que los dos puntos están conectados.  Si no lo hace, volver atrás y comprobar las conexiones de Junta de la soldadura.
