La introducción de Climaduino - el termostato basado en Arduino controlas desde tu teléfono! (2 / 9 paso)

Paso 2: Termostato: construir e instalar el relé

  • Ver cuanta corriente tu aire acondicionado dibuja. Si es más de 20 amperios, deberás encontrar un kit de relés diferentes.
  • La soldadura de piezas en el Beefcake relé PCB excepto los terminales de salida (el PCB está marcado). Arduino controla caja de relés del instructable tiene pasos y algunos consejos y trucos.
  • Alambre de un calibre por la cantidad de corriente que consumirá su AC directamente a los cojines más grandes con carga en la placa de la soldadura.
  • Crear un cable de alimentación controlada por relés o salida para el aire acondicionado para conectarse. Arduino controla caja de relés del instructivo es un buen lugar para empezar.

    Nota: Asegúrese de utilizar un cable de electricidad que puede manejar la corriente de su aire acondicionado se basa y tiene el tipo correcto.

    Otra opción es subvertir el A/C construido en controles e instale el relé interior el aire acondicionado. (tiene potencial seria romper su aire acondicionado, y pueden ser peligrosos si no aislada correctamente del chasis).

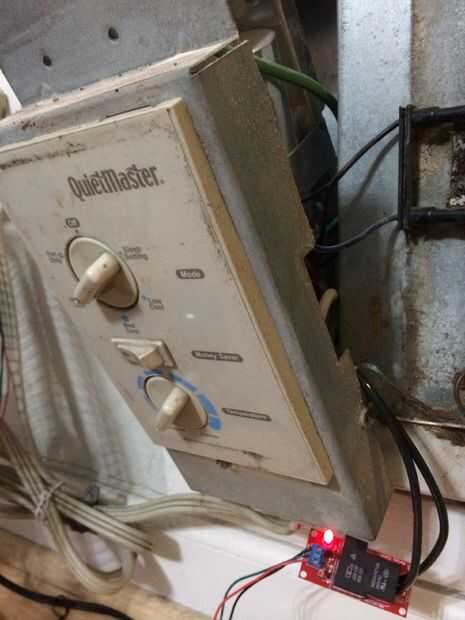

Planeado originalmente en la creación de un cable de alimentación de la unidad con la línea de transmisión. Por desgracia, del termostato de la unidad era ciclismo lo apagado prematuramente. Busqué el diagrama de cableado de la unidad y encontraron una manera de alambre en el relé que del termostato viejo podría utilizarse en el futuro. Luego puse del termostato a su ajuste más caliente dando el Climaduino termostato completo.
