La fuente de alimentación de 5v protoboard pequeño (con dos modos de salida) (3 / 5 paso)

Paso 3: Preparar la placa perforada

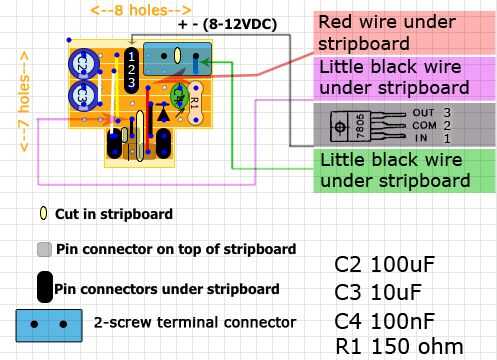

hice una ilustración del circuito en un trozo de placa perforada, que hace el información muy clara.

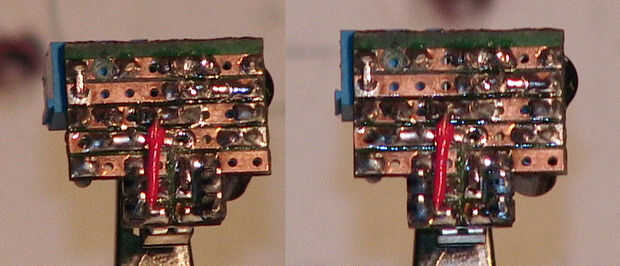

Primero serrar un trozo de placa perforada, 8 puntos en la línea de cobre horizontal y 7 verticales. Luego realizar los cortes en los caminos de cobre como se muestra en la ilustración. Puede utilizar un cuchillo stanley para esto. Simplemente Asegúrese de que no cobre toca y el corte ancho suficiente (algo así como 1mm) para que la soldadura fina no goteará sobre el corte durante la soldadura. No tomar foto cuando yo estaba la construcción de mina, lo siento, pero me ha añadido una foto de la parte inferior de mi acabada, tal vez hace más claro. Muy bien! Cuando haya terminado de fijar la placa perforada es hora de ir a la parte de soldadura!
