La fuente de alimentación de 5v protoboard pequeño (con dos modos de salida) (2 / 5 paso)

Paso 2: El esquema

El esquema que he diseñado es un circuito de regulación de voltaje básico con una opción extra. Como se puede ver en la imagen hay dos salidas por medio de conectores; JP1 y JP2. JP1 siempre da una salida de 5 voltios y la salida de JP2 puede ser seleccionada por JP3: Si colocamos un puente en el pin 1,2 de JP3 la salida de JP2 será el mismo como la fuente de entrada y si colocamos el jumper en pin 2,3 de JP3 la salida de JP2 es 5 voltios.

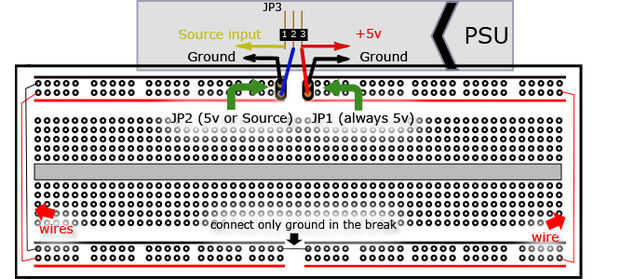

Así que la fuente de alimentación terminado va a ser conectado en la placa encima de la rotura, ofrece 2 diferentes o una salida voltajes. Hice una ilustración de esto para hacerlo más claro para usted. Tenga en cuenta que tu protoboard también debe tener una rotura en las líneas de energía. Y si lo hace no pueden ajustar la fuente de alimentación para que sea sólo proporcionan 5 voltios por ejemplo. Pero creo que sigue siendo una buena fuente de alimentación debido a su pequeño tamaño.
Y no te olvides de poner un cable de la línea de corriente superior a la línea de fondo de tu protoboard, debe agregar los cables a ambos lados de la placa, como se muestra en la imagen de ejemplo de la protoboard.
