La espuma lavado a máquina. (5 / 9 paso)

Paso 5: Instalación de un sistema de aire comprimido.

Este sistema proporcionará aire de cualquier compresor al tambor y la pistola de limpieza.

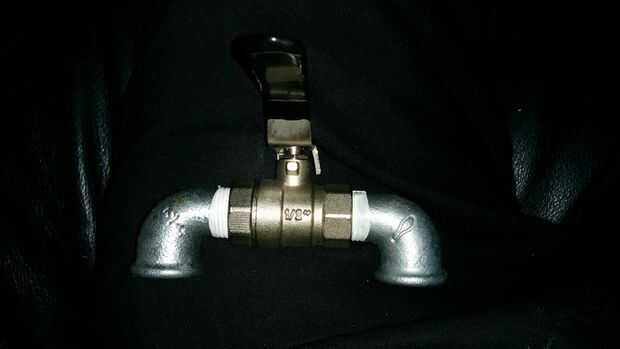

  1. Las piezas de esquina de dos de 90 ° del tornillo en la válvula.

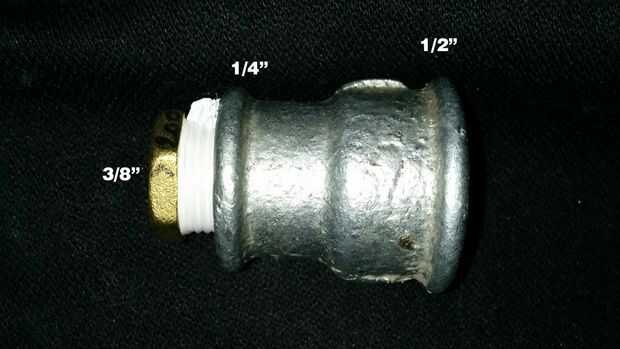

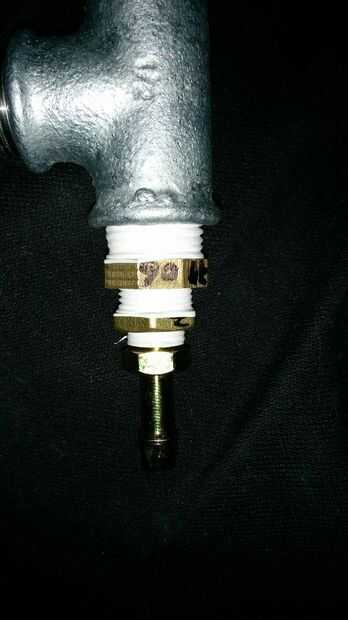

  2. Enrosque un conector de manguera de 12mm en un extremo y un conector de manguera de 8mm en el otro extremo de la pieza en T.

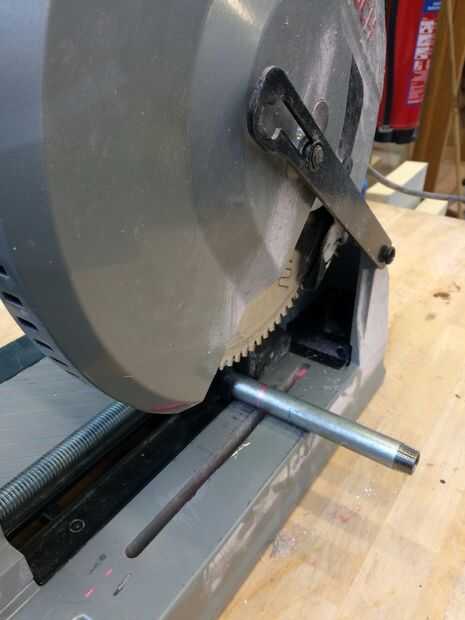

  3. Corte el tubo más largo (120mm) para que llegue a encajonar (plástico blanco) del tambor sin tocar el tambor (acero inoxidable) sí mismo.

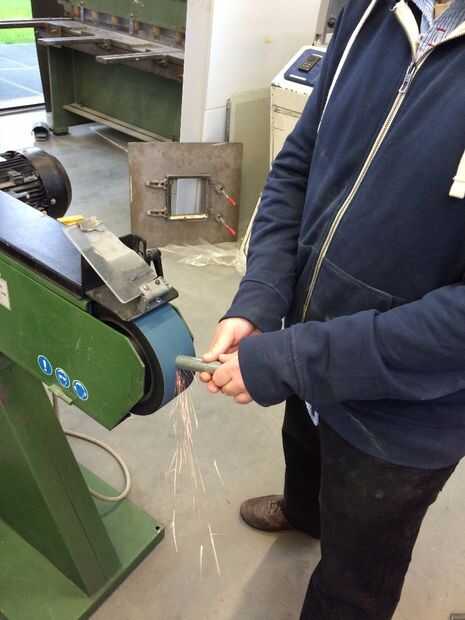

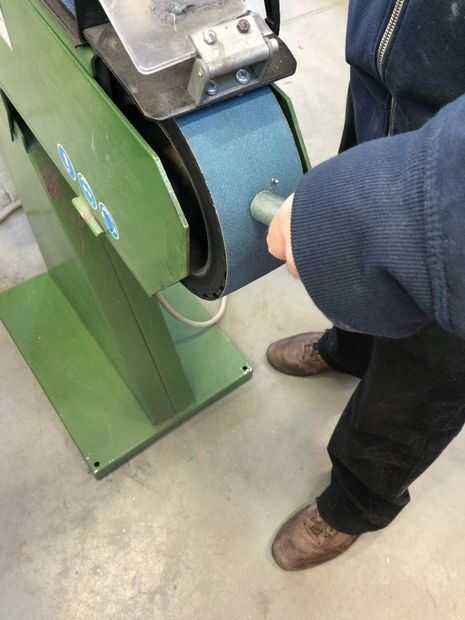

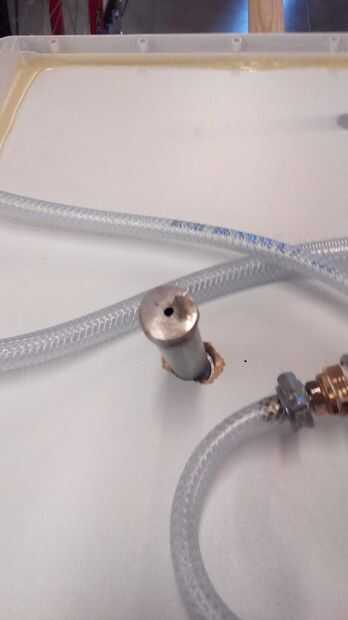

  4. Una vez cortado el tubo use un pedazo de metal a soldar el cierre final. Luego perfore un pequeño agujero 3-4mm en el extremo ahora cerrado del tubo.

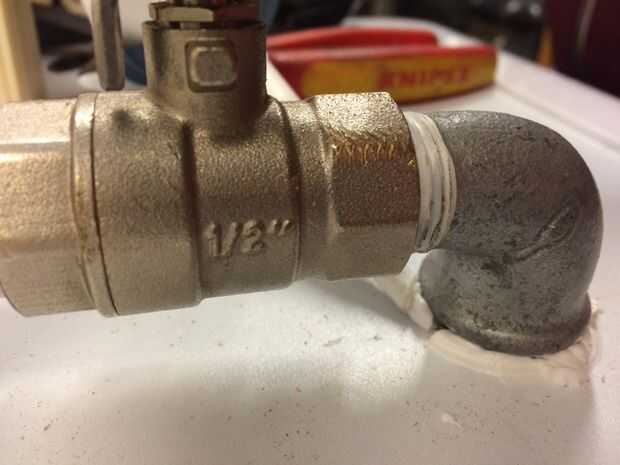

  5. Colocar la válvula y la Asamblea dos de 90 ° de las esquinas, encima de la máquina en el centro y marcar la distancia corazón a corazón entre las dos esquinas. Asegurándose de que uno de los dos será aproximadamente en el centro del tambor bajo y la otra más hacia la parte delantera de la máquina.

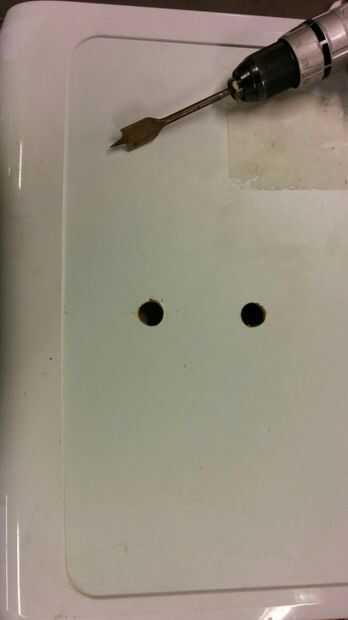

  6. Entonces, perforen los dos orificios para que los tubos de 1/2" pueden pasar a través.

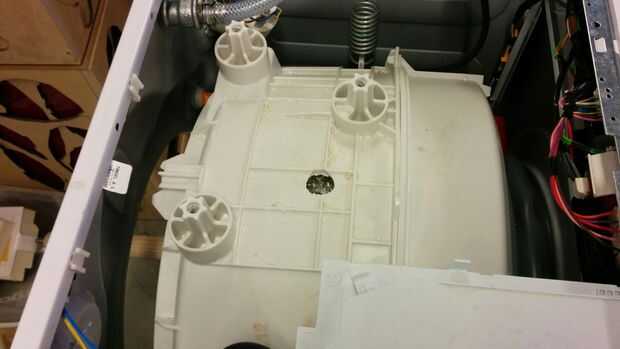

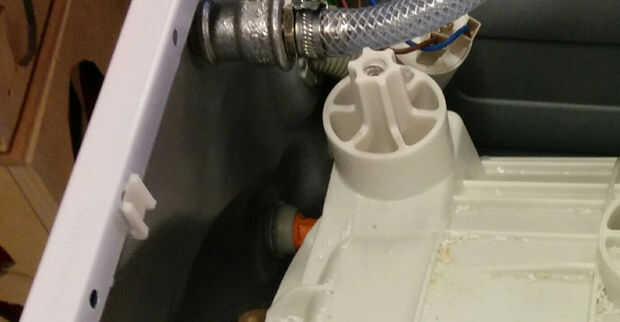

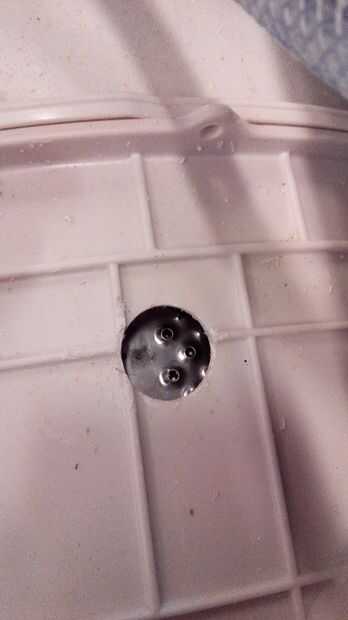

  7. Marque el tambor a través del agujero que está directamente por encima de la mitad del tambor. Luego perfore el plástico del tambor a través.
  8. Atornille el tubo con el orificio en el ensamble de la válvula.

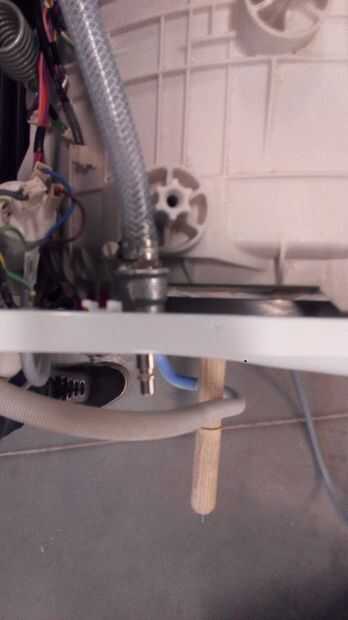

  9. Insertar el pieza a través de la madera y en la carcasa del tambor.

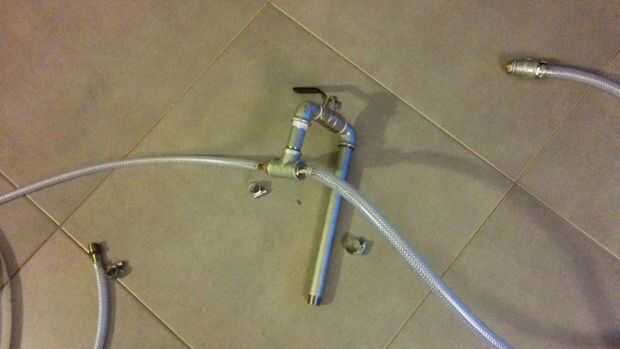

  10. Atornille la pieza en T en el otro lado de las esquinas de 90° con un tubo de 60mm entre ellos.
  11. Monte los tubos a ambos lados de la pieza en T.
  12. La manguera de 8mm está conectado permanentemente a la pistola.

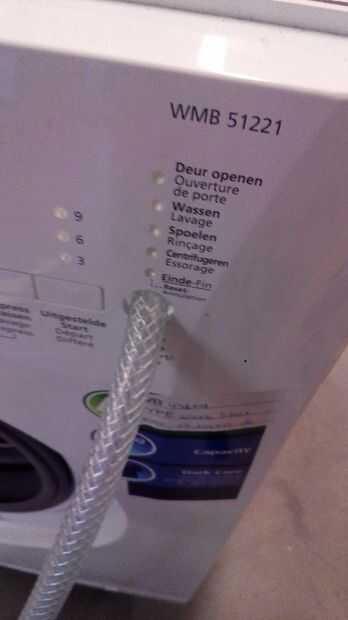

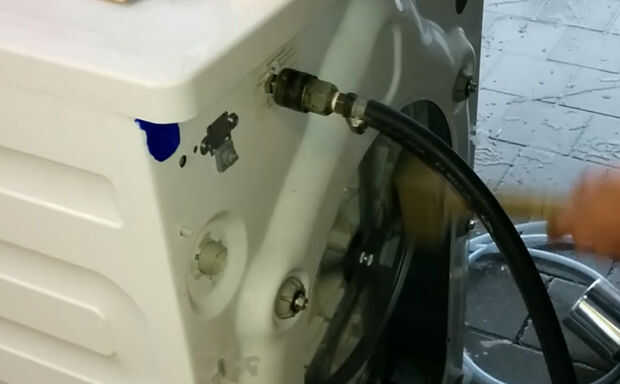

  13. La manguera de 12mm se conecta a la entrada de aire comprimido en la parte posterior de la máquina.

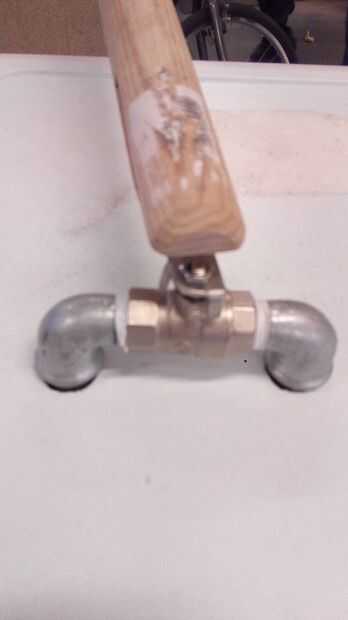

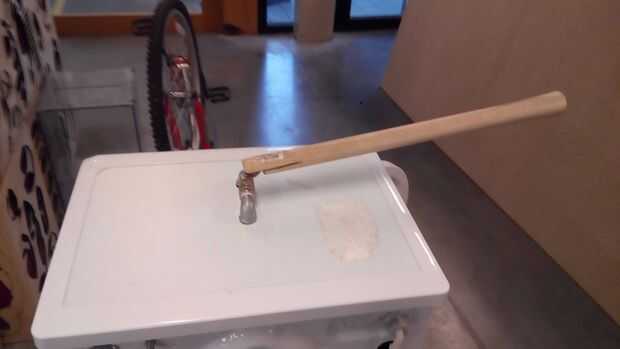

  14. Añadir el mango de madera a la válvula, comienza por cortar el mango de madera nueva a la longitud. Entonces utilizando la Sierra de cinta corte una muesca en el extremo de la madera donde las válvulas manija inserta. Perfore dos la madera a través de los agujeros y luego a través de la manija del acero inoxidable de la válvula. Una vez que éste se hace Monte todo con había roscado de barras y tuercas.
