La construcción de un enganche de remolque bicicleta flexible fuerte.

Este Instructable demostrará cómo construir un acoplador que puede utilizarse con una gran variedad de remolques de bicicleta que girar y girar en todas las direcciones posibles: arriba y abajo, de lado a lado y girar para permitir el remolque a la "punta" de lado a lado durante el viaje.

Había visto un Instructable anterior que dependía de una rueda giratoria solo para permitir el remolque de bici girar de lado a lado y mover arriba y abajo verticalmente, pero sugirió a una especie de "tubo y manga" del acoplador para permitir la rotación (inclinación) de remolque. Aunque propuso Instructable funcionaría como sugerido, me parecía que, con la inversión en una segunda rueda giratoria montada sobre un bastidor fijo con un ángulo de 90 grados para la primera rueda giratoria, muy fácilmente podrían lograr flexibilidad en los 3 planos de movimiento: (1) permitiendo horizontal girando de un lado a otro; (2) permitiendo que la lengüeta del acoplado a mover verticalmente hacia arriba y hacia abajo; y (3) permitiendo que el remolque para "girar" - a "punta" de lado a lado.

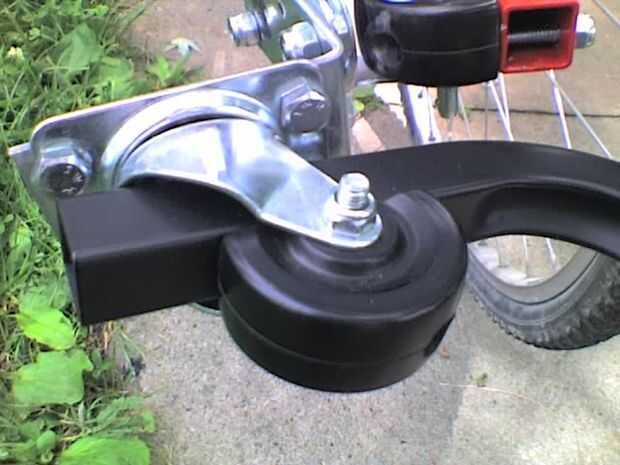

El plan propuesto permite este movimiento de las siguientes maneras: (1) una rueda se recorta al ras de un lado para permitirle ser empernada horizontalmente a un punto en la bicicleta, y entonces el marco de rueda la rueda otra vez sustituya a la rueda, permitiendo que la rueda a girar horizontalmente en la bicicleta montaje punto; (2) la rueda giratoria en esta primera rueda también permite que la lengua del remolque mover arriba y abajo verticalmente; y (3) la rueda giratoria en la segunda rueda permite a la lengua de trailer para "gira/punta" de lado a lado durante el viaje independiente del ángulo vertical de la bicicleta.

Las piezas que necesitará para este plan son sencillas:

(1) dos echadores del eslabón giratorio de tamaño suficiente - utilicé 2" ruedas giratorias que están disponibles en la ferretería o tiendas de mejoras para el hogar por unos $4 cada uno.

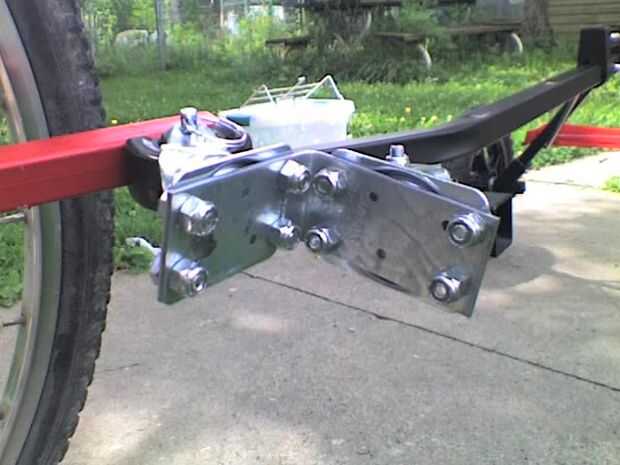

(2) un marco para fijar las ruedas en ángulo recto entre sí. He comprado un pesado deber derecho ángulo galvanizado conector de construcción (es decir, Simpson), disponible en almacenes de madera locales o tiendas de suministros de construcción, también por menos de $4.

(3) suficientes corta pernos y tuercas de fijación para acoplar la rueda a este marco. Solía ocho pernos de 1/2" largo 1/4" y tuercas inserto de nylon perno las ruedas al conector galvanizado construcción.

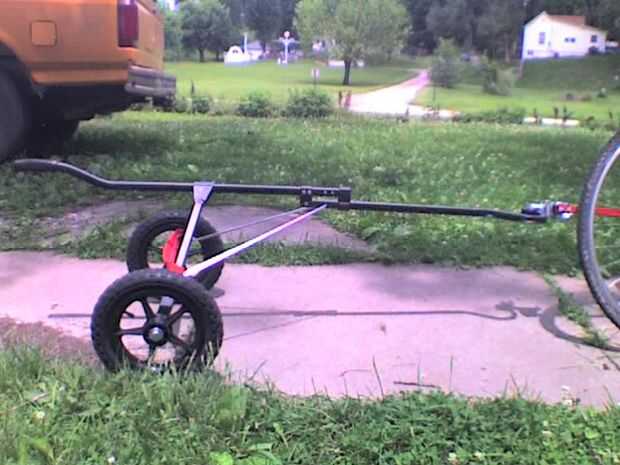

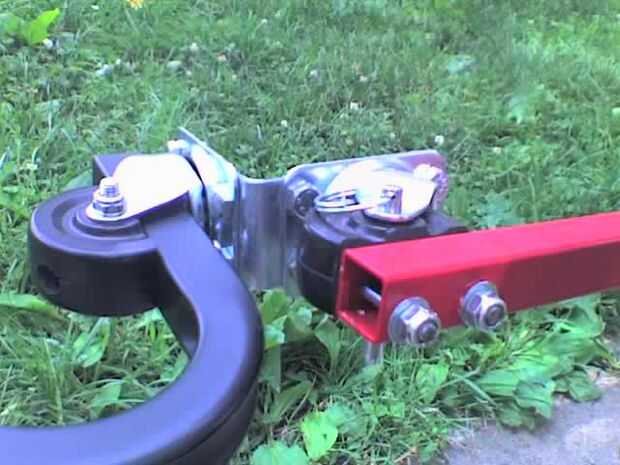

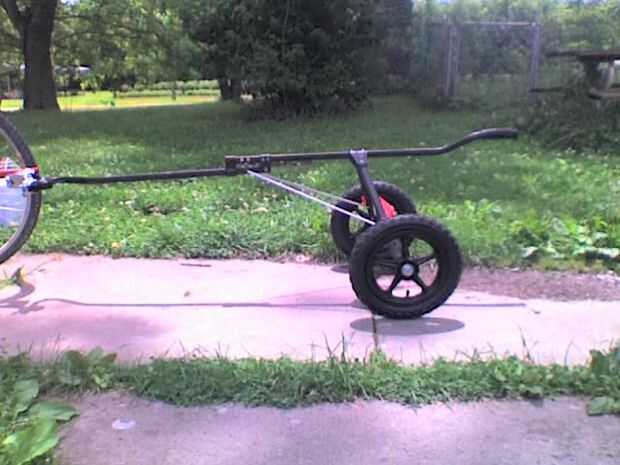

(4) hardware apropiado para unir el acoplador de la bicicleta y el bastidor del remolque. Fabricado un soporte extendido en mi bicicleta (ver paso 2) que se muestra como el tubo cuadrado rojo en la imagen que ilustra este paso. La lengua del remolque es la sección negra de tubo que también se muestra en el mismo cuadro. Usé las ruedecillas como se describe en los siguientes pasos para colocar el enganche de remolque hasta el punto de montaje en la bicicleta y el remolque de bicicleta.

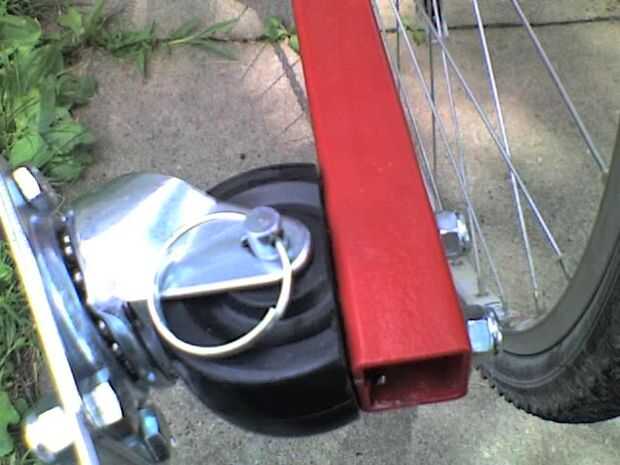

(5) aunque puramente opcional, quería ser capaz de adjuntar y separar el acoplado de la bicicleta de la bici; y por lo tanto uno de los pernos de la rueda de dos ruedas con un diámetro similar y longitud de bloqueo el pasador del enganche que se desliza a través de los agujeros de perno rueda rueda y el buje de la rueda rueda (véase anillo encima de este cierre enganche perno insertado a través de la rueda a la derecha de la foto adjunta). Esto es también un artículo de ferretería y debería costar menos de $4.
