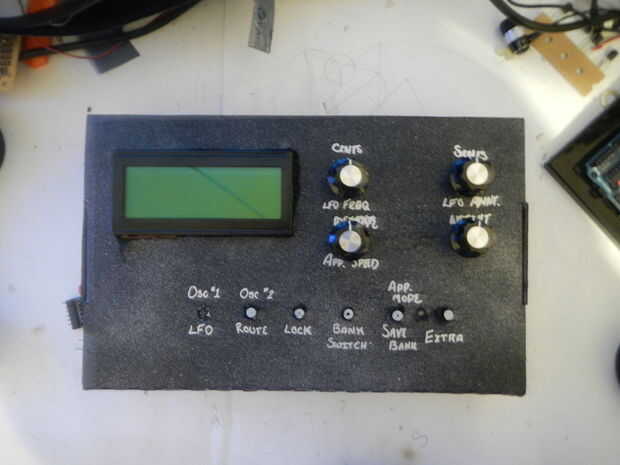

La caja sintetizador

en este proyecto, tome un viejo post-box y un Arduino, para crear un sintetizador monofónico muy funcional. Este sintetizador incluye características tales como:
-Osciladores duales
-6 formas de onda (ver pecado, triángulo, izquierda, derecho de sierra, cuadrada, plana)
-Característica ruido en el oscilador principal
-Ajustable de mezcla de los dos osciladores
-Ajustable centavos, semitono y octava para el segundo oscilador
-LFO de 0 a 10 Hz
-Enrutamiento LFO a semitone, centavos de dólar y control de la octava del segundo oscilador
-función de arpegio 20 nota con velocidad ajustable de 0 a 50Hz.
-5 bancos para guardar ajustes preestablecidos
-Interno altavoz y 3,5 mm de salida aux con control de volumen
-LCD
-Entrada MIDI
-Entrada UART

Piezas
Filtro:
-2 x 4 .7mh inductor
-2 x condensador de 47nF
-1 x condensador de 100nF
-2 x resistencia de 270 ohm
-Tarjeta de circuito impreso

Entrada MIDI:
-1 x conector hembra MIDI
-1 x 6N138 opto-aislador
-1 x resistencia de 220 ohm
-1 x resistencia de 270 ohm
-1 x diodo 1N194

Salida de audio:
-1 x 3,5 mm hembra jack de audio
-1 x altavoz de 8 ohm
-1 interruptor de X SPDT
-1 amplificador de X (para esto utilicé un desglose preconstituido de SparkFun https://www.sparkfun.com/products/11044)
-1 x potenciómetro de ohmio de 10 k

Usuario de entrada/salida:
-1 x pantalla LCD Serial activado (20 x 4 caracteres LCD de SparkFun https://www.sparkfun.com/products/9568)
-Interruptores táctiles de X 6
-4 x potenciómetros de ohmio de 10 k

Misc:
-1 x conector de barril C.C.
-1 x regulador de voltaje 7805
-Jefe 1 x 5 pin macho
-1 x resistencia de ohmio 10 k
-1 X interruptor (para el reset)

Etiquetas: Arduino, Sintetizador, AVR
