Paso 5: Viento primaria!

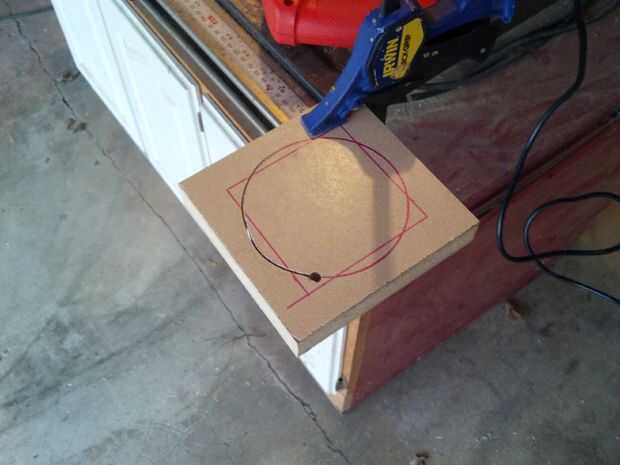

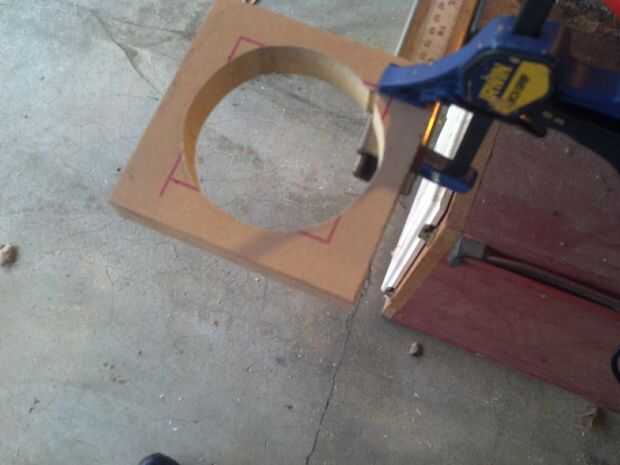

En primer lugar, he hecho un cuadrado de 6 "x 6" de 1" espesor aglomerado, con un agujero en el centro para aceptar la identificación PVC de 4". Lo mejor sería cortar aproximadamente una pulgada de las esquinas, como la bobina no se ajusta con las esquinas de tamaño completas.

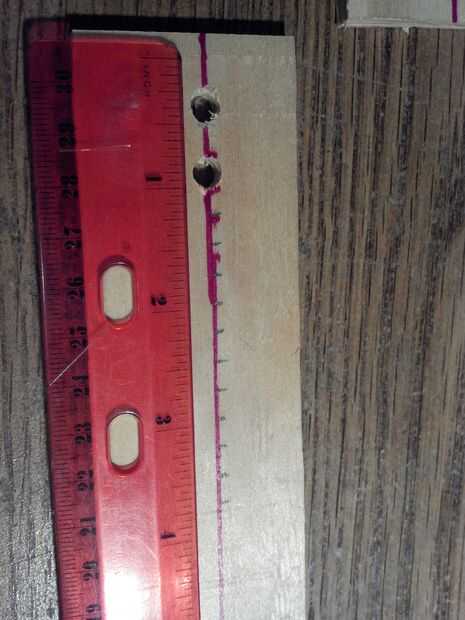

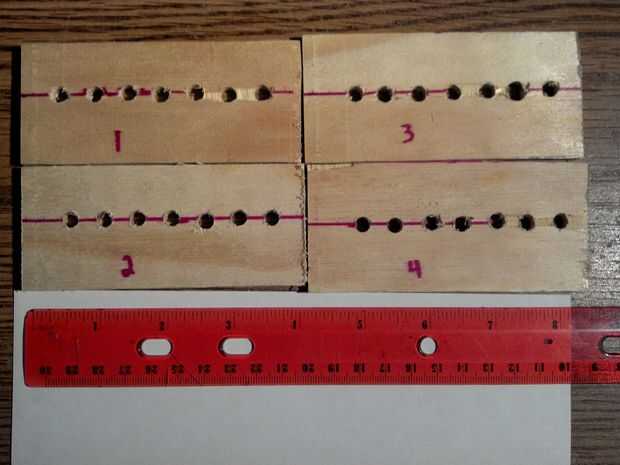

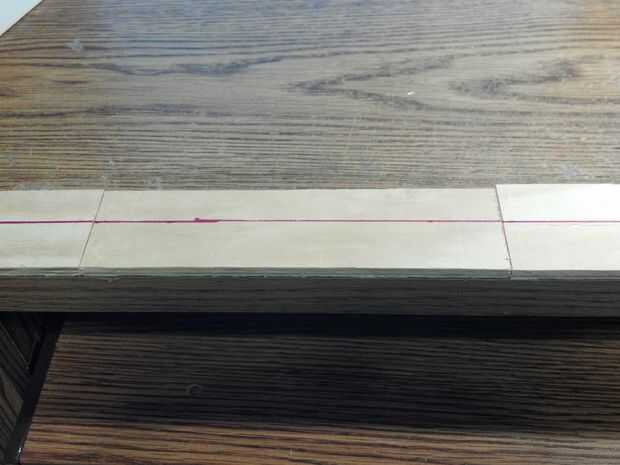

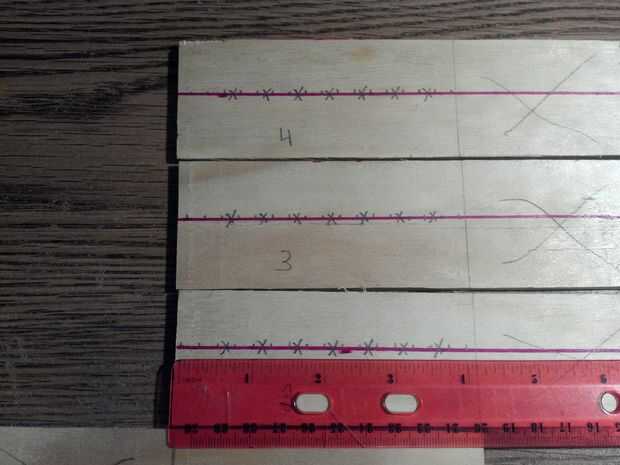

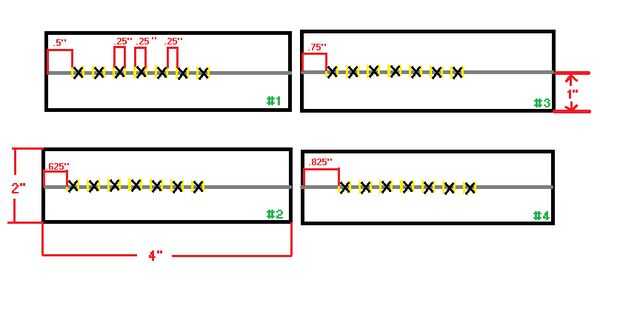

Luego hice cuatro de 2 "x 7" piezas de madera contrachapada. Entonces les marqué 1, 2, 3 y 4. En todos los cuatro pedazos, hice una línea a través de ellas (lateral) 1" de la parte inferior. Pieza 1, hice una marca 0.5" desde el extremo, intersección de la línea horizontal. Procedí a marcar otro 0,75" desde el extremo, 1" del final, 1.25" de la final y así sucesivamente, haciendo una marca cada 0,25" a lo largo de la línea central. Perforar entre las marcas que es una "X". Ver las fotos. En la pieza 2, hizo una marca de 0,625"(1/2" + 1/8") desde el extremo y procedió a hacer una marca 0,25", 0.5", 0,75", y así sucesivamente de la marca. Es el desplazamiento extra 1/16" de la primera marca para asegurar que después de un giro completo, la bobina es. 5" desde que se inició (haciendo una espiral). Otra vez, perfore los espacios marcados con una "X". La serie continúa con principio de la pieza 3 en 0,75" y 4 comenzando a 0,875". Usé una 0,286" diámetro broca. Usar algo un poco más grande que 1/4", como la bobina de cobre 1/4" diámetro interior, el exterior es ligeramente más grande. Prueba a ver si el tubo encaja en los agujeros antes de pegarlos todos juntos.

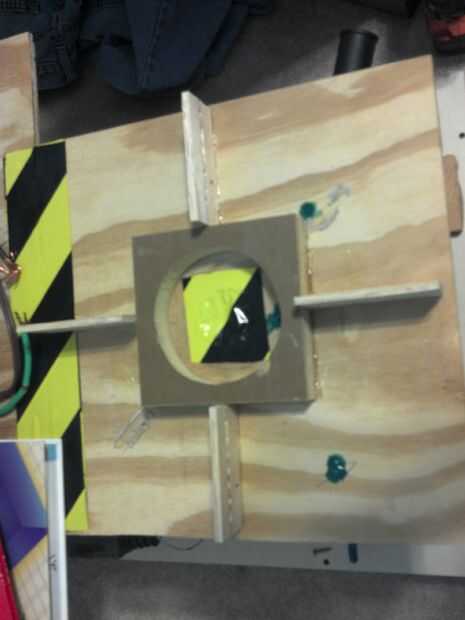

Después de completar las cuatro piezas de madera contrachapada, pegar el tablero de partícula con 4" agujero en el centro de todo lo que usaste para la base de la bobina de Tesla. Luego pegar las cuatro formas de madera contrachapada (con agujeros perforados), uno centrado en cada lado del tablero, siendo pieza #1 en el punto donde usted planea tener los bobinados primarios iniciar. Ver fotos para tener una idea de lo que estoy hablando sobre.

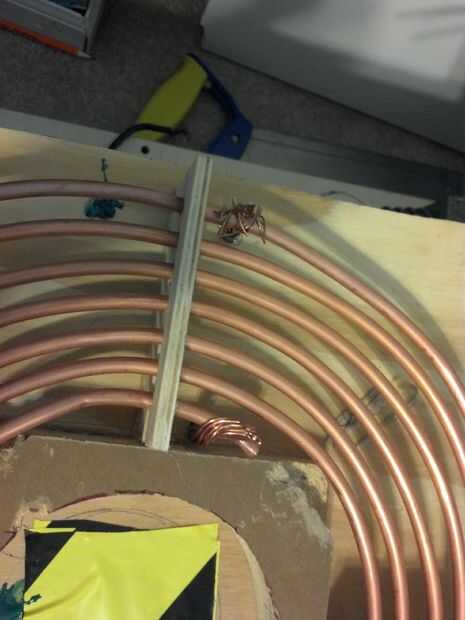

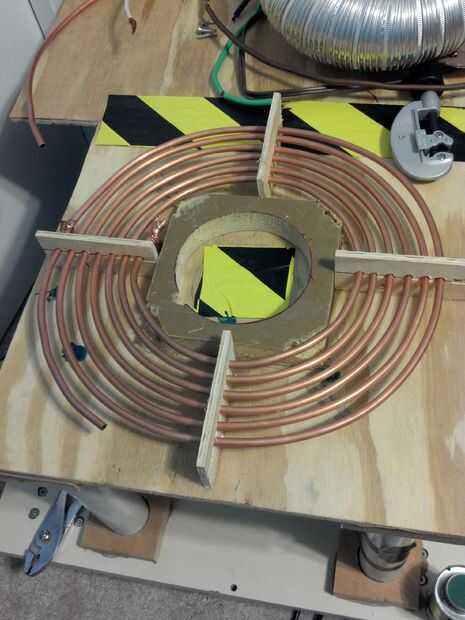

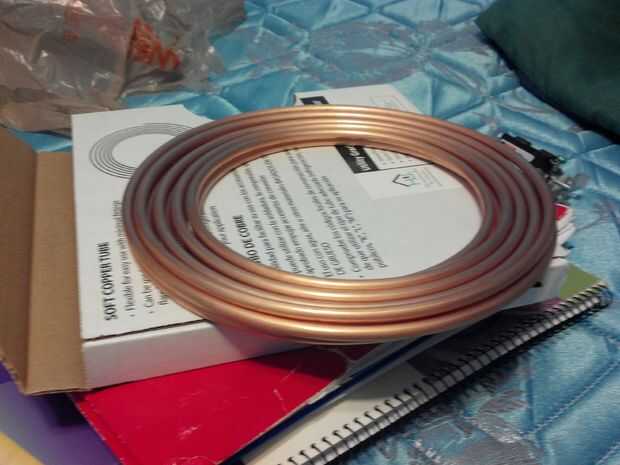

Ahora alimente el cobre por el agujero más cercano al centro de la primera pieza de madera contrachapada. Ahora a través del orificio más cercano al centro de la pieza de madera contrachapada #2, a continuación, #3 y #4. Ahora estás en #1! ¿A qué te dedicas? Alimentación a través del orificio más cercano siguiente. Continúe haciendo esto hasta que usted ha realizado 10 vueltas (10 agujeros en cada pieza de madera contrachapada) completas. Como la parámetros de sintonía convocatoria 8.25 vueltas, siga adelante y ponerlo a través de los orificios décimo al poner el extra en algún sitio. Taladré agujeros en la base de madera al principio y uno al final (que debe ser aproximadamente 1" antes el séptimo agujero en la pieza #1). Un alambre grueso que tengo que funcionó a través de estos agujeros durante el proceso de cableado.
Me pareció más fácil de alimentar en cobre de un extremo y tire como muchos de los envoltorios como sea posible del otro. Simplemente alimentación o tirando una dirección sólo es bastante difícil y probablemente se romperá las piezas de madera contrachapada/llaves. Empuje y tire para hacerlo más fácil.
