Paso 4: Mis dimensiones

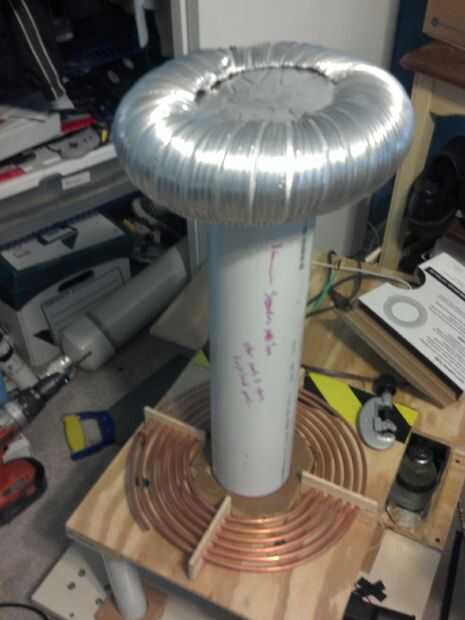

Primaria:
0,25" cobre hueco id. ~ 30' longitud
Forma de espiral plana de Arquímedes
6.5" diámetro interno
diámetro externo de 13,9"
8.25 vueltas (afinado lo manualmente)
Secundaria:
Alambre de cobre 24AWG, 800' longitud
4" diámetro interior
15,15" de alto
711,27 vueltas
Carga superior:
Toro de aluminio
diámetro menor de 3"
diámetro mayor de 11"
Se encuentra 3" por encima de la bobina secundaria.
Transformador:
Transformador de neón signo
Salida de 15000V
60Hz
60mA
Entrada de 120V
990 vatios de entrada (similar a un microondas, hace que las luces se atenúan)
Condensadores:
16 x botella de Snapple de condensador de agua salada (aka Snapple leyden jar).
Capacitancia necesaria: 0.0104µF
Capacidad real: 0.0160µF (si usted hace la investigación, tener la capacidad exacta es peligroso, menos disminuye el rendimiento y más realmente no hace nada, así que los condensadores más de lo necesario).
Boquete de chispa:
Único, estático vacío con dos electrodos planos (pernos en mi caso)
brecha de 0.5"(por el momento. Es mejor ajustar este 0,25", probarlo y repetir hasta logra el mejor rendimiento.
Os adjunto también una aspiradora de taller en la parte superior de la brecha de chispa para fines de enfriamiento. Configurar la aspiradora para invertir porque el gas caliente (ozono) viene de la brecha de chispa podría derretir los componentes de plástico del vacío.
