Kit de fuente de poder USB universal (6 / 10 paso)

Paso 6: Poner condensadores, LED y diodo

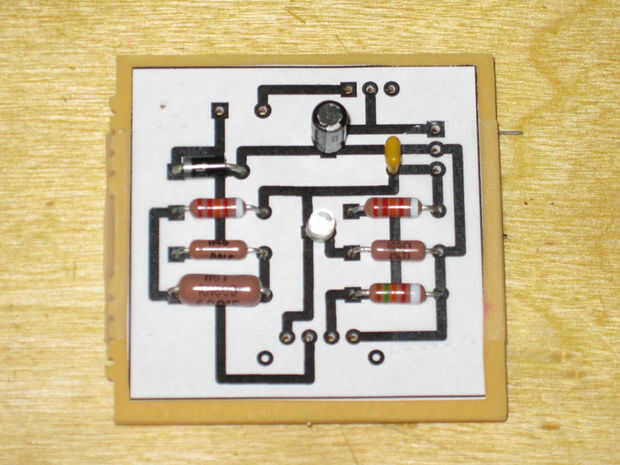

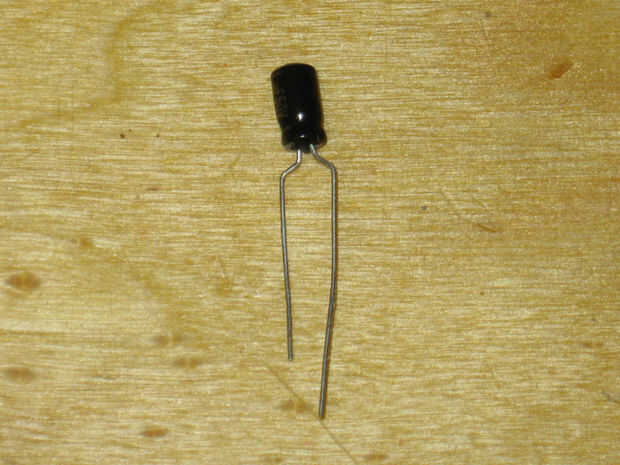

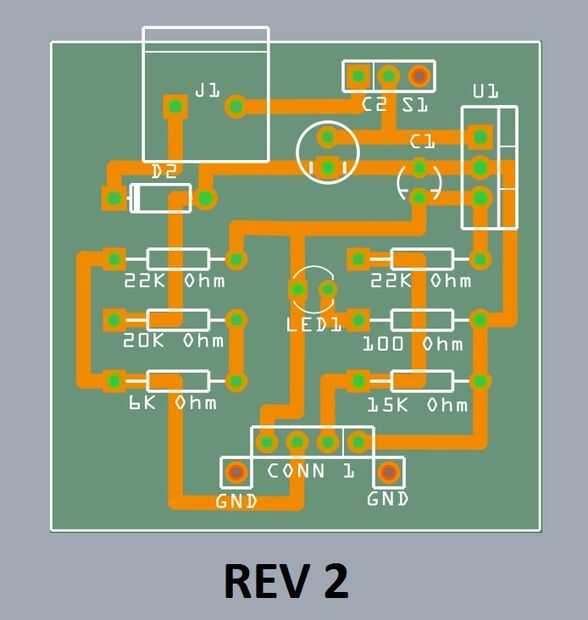

Ahora Coloque los condensadores en su lugar. El condensador electrolítico va cerca de la zona de bloque de terminales y la cerámica va cerca el regulador de tensión. Preste atención a la polaridad del condensador electrolítico. La raya de plata por el lado de la lata es el lado negativo, (su también el lado con el cable más corto) y debe estar en el lado derecho si su mantener su tablero orientado de la misma manera la imagen de referencia es. Usted tendrá que enderezar completamente la lleva a encajar correctamente en el tablero.

Con el LED y el diodo es importante prestar atención a que el plomo es el ánodo y cual es el cátodo. En el LED, un cable es más largo y el otro indicando el ánodo. Por lo que su plazo de ejecución corto es el cátodo y debe estar en el lado derecho del tablero. Cátodo del diodo se indica con una línea blanca alrededor de uno de los extremos de la misma. Esa línea debería estar colocado hacia el lado izquierdo del tablero.

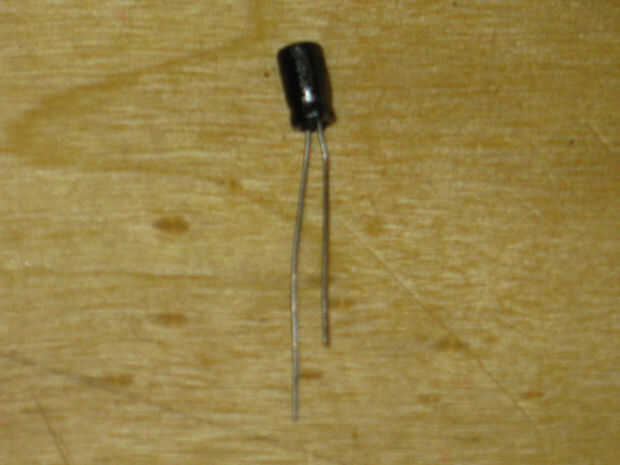

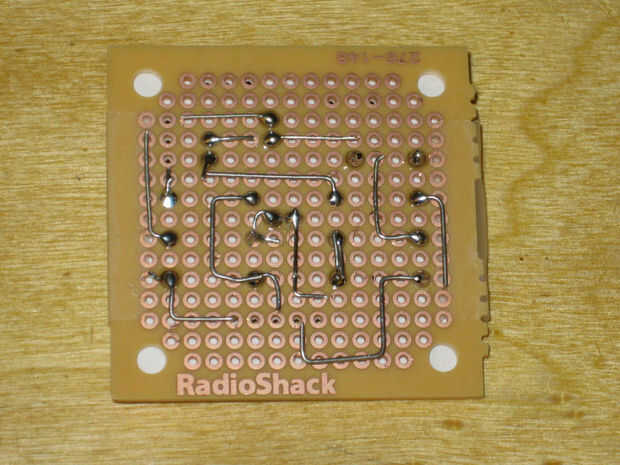

Como antes de doblar el plomo hacia fuera un poco en la dirección tienen que ir. Voltee la placa y soldar los cables en su lugar. Después contornee los cables y ajuste según sea necesario.
