Paso 2: Crear el Clip de soporte
1) Utilice el PDF abajo para las dimensiones del soporte. También se incluye para referencia un archivo de sketchup.
2) corte el tilo de 6,5 mm en una longitud de 15 x 130 mm.

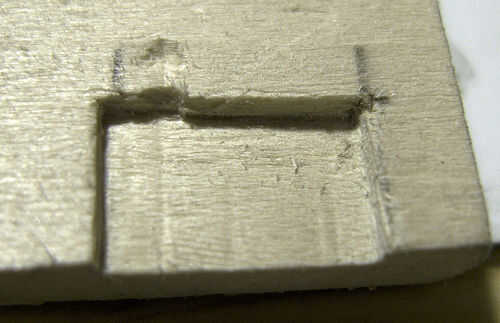

3) usar un router o un cuchillo de la manía para quitar dos rectángulos de 9 x 14 mm de cada extremo. Localizar los relieves 5 mm de cada extremo. Un archivo cuadrado es muy útil para eliminar el exceso de material.
4) con frecuencia verificar el tamaño del rectángulo contra los clips para asegurar un ajuste apretado un poco.
5) Utilice una herramienta dremel fresadora broca o un cuchillo de la manía para crear un canal de 1-2 mm entre los dos clips a través del cual se pueden encaminar los cables.
6) dentro del canal, haga dos agujeros en la parte inferior del soporte. Perforó los agujeros a 45 grados para limitar la tensión en el cable. giros de 90 grados son difíciles en el aislamiento y el cableado.
7) cortar una hoja de madera bajo 2,5 mm 15 x 130 mm para crear una tapa.
8) Perfore pequeños agujeros para los tornillos.
9) tira de unos 15 mm de aislamiento de cada cable.
10) Presione los tornillos a través de la madera baja de 2,5 mm y voltee la madera para que las cabezas de tornillo toquen la mesa.
11) caída de cada clip en su lugar sobre los tornillos. Asegúrese de que el clip superior y sección inferior están correctamente orientados. Ver la imagen de abajo.
12) Envuelva el cable alrededor del tornillo. Hacer una envoltura sólida. Se trata de la conexión eléctrica con el kindle. Soldadura para acero inoxidable es muy difícil, así que opté por una conexión mecánica en su lugar.
13) humedecer las piezas de 6,5 mm y 2,5 mm de madera con una toalla de papel húmeda. Un poco de agua ayuda a que el gorila pegamento trabajo mejor.

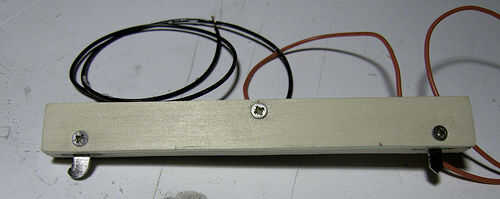

14) una pequeña cantidad de pegamento del gorila se separó a través de las dos piezas. Junte las dos piezas y la ruta con cuidado los cables a través de los canales que hiciste. Asegúrese de tirar los cables por los agujeros!
15) atornillar los tres tornillos y sujete firmemente la pieza con dos pinzas.
