Kindle 3 DIY luz (5 / 8 paso)

Paso 5: Crear el circuito de la luz

El kindle 3 suministra aproximadamente 4 voltios a través de sus clips.  Esto fácilmente puede encender varios leds de 3mm blanco durante muchas horas.  El circuito siguiente proporciona dos ajustes diferentes de brillo.  Prueba variando los valores de resistencia para encontrar un nivel de brillo que encuentres agradable.  Medio blanco 3mm blanco LEDs, una resistencia mínima de alrededor de 40 ohmios es necesaria para proteger los LEDs de la tensión de paso completo.

Sugiero poner el circuito en una placa de pan y prueba antes que nada la soldadura.

Lista de partes:
* 1 x SP tres micro interruptor de hoja - RSOnline.co.uk parte 718-2317 o similar (en-en tipo)
* 3 x 3 mm blanco LED
* 3 x R1: 220 ohmios
* 3 x R2: 1000 ohm P
* Cable de conexión trenzado
* 80 x 12 tablero de proto m

1) soldadura todos los componentes excepto los LEDs a un pedazo de proto tablero 80 x 12 mm.  Sugiero agregar los LEDs después de haber creado la carcasa del foco ya que son difíciles de alinear correctamente.  Considerar que los LED se conectarán al colocar las resistencias.  Recuerde que el positivo de los LEDs se conectará a ambas resistencias.

2) Utilice pegamento caliente para fijar los LEDs a la placa de LED de latón.  Tomar nota del cable LED negativo.  Si los cables están orientados constantemente, hará que soldar en la placa de circuito mucho más fácil.  Orientación mina el cable negativo a la derecha al mirar los cables.

3) Oriente la placa de circuito con las resistencias hacia abajo. Esto hará que soldar los cables de LED mucho más fácil.  Virar la placa de circuito en la base de la luz con unos pequeños toques de pegamento caliente.

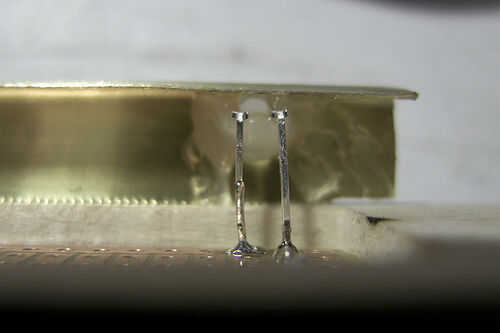

4) orientar la placa de LED con LED cerca del borde de la base de luz con el interruptor hacia la derecha y las resistencias hacia abajo.  Doble los cables de LED y guiarlos en los lugares adecuados en su tablero del circuito.

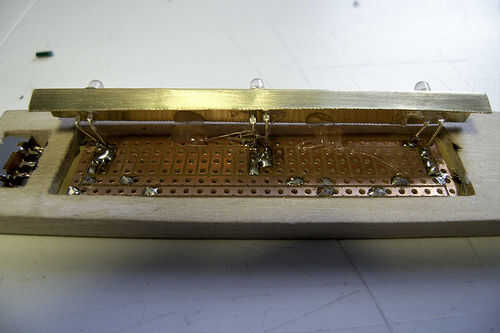

5) Utilice una pequeña gota de pegamento caliente para virar hacia abajo la placa de luz mientras que soldar los LEDs en su lugar.

6) probar tu circuito!  Conectar el lado negativo de su circuito a la pinza y el lado positivo a la pinza roja.  El LED debe encenderse para arriba.  Si no, revise sus empalmes de la soldadura y colocación de resistencia.

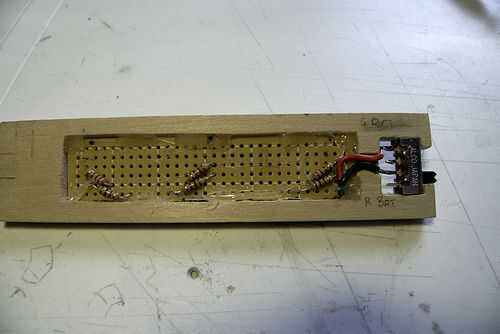

7) Conecte el interruptor de 718-2317.  El regulador de interruptor 718-2317 conecta los dos polos directamente debajo de él.  Conectan los segmentos de tenues y brillantes del circuito postes [1] y [3] como se muestra en la última imagen.  La sección media del poste [2] será + 4V desde el Kindle. [4] el poste es inusitado.  Esto proporcionará apagado, tenue y brillante configuración.
