Paso 2: materiales
Tenga en cuenta que la madera y tacos son fácilmente intercambiables con otros espesores / diámetros. Así son las dimensiones del tornillo. Te señalo en varias ocasiones qué dimensiones del agujero que deberás ajustar para acomodar diversos tamaños de tornillo. Por favor, hágamelo saber si usted tiene alguna pregunta específica.
Madera:
Aquí está una lista del espesor de los trozos de madera que he usado. Pueden tomar las dimensiones exactas de los dibujos que se muestra en el siguiente paso:
9,5 mm. [0,374"] para" Tractor"
13 mm. [0,512"] para"Frontwheel Tractor"
16 mm. [0,630"] para el"Eje de remolque"
20mm [0,787"] de espesor para"eje delantero Tractor "y"Las ruedas del remolque"
25 mm. [0,984"] para" Tractor"
espesor para "Tractor Backwheel" 28mm [1,102"]
30 mm. [1,181"] para el"Carro de remolque"
espesor para "Tractor principal cuerpo" 38mm [1,496"]
Clavijas de madera:

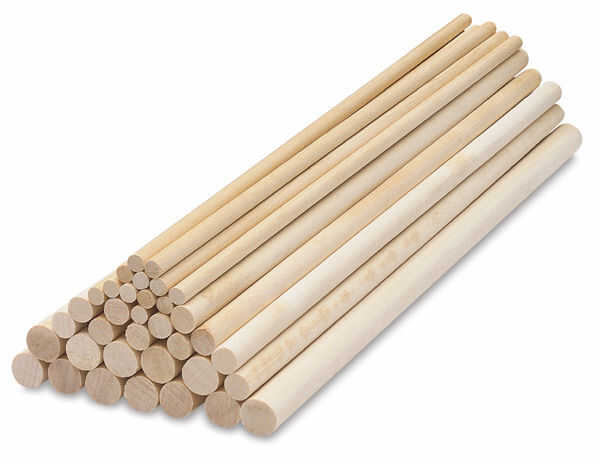

Estos o tamaños muy similares deben estar disponibles en cualquier tienda de departamento como Lowes o Home Depot. También se puede encontrar en tiendas de arte y artesanía o en línea. La imagen es solo un ejemplo para mostrar que vienen en diferentes diámetros.
8mm [0,315"] de diámetro, longitud total de unos 2m [7'] para"Tractor Top Support","Eje de la rueda de manejo Tractor"y"Barras de remolque".
10mm [0,394"] de diámetro, longitud total aproximadamente 0,6 m [2'] para"Tractor mecanismo dirección eje"y"Tractor acoplado baranda"
25mm [0,984"] de diámetro, longitud total aproximadamente 50mm [2"] para "Tractor dirección mecanismo inferior", "Tractor dirección mecanismo Top" y "Tractor de la rueda de manejo"
Metal:
Barra 15mm [0,591"] ancho, 2mm [0.079"] gruesa para "Trailer Hitch"
Placa, espesor para "Tractor enganche" 1mm [0,039"]
Varilla 6mm [0,236"] de diámetro, 44mm [1.732"] para "Pin de enganche del Tractor"
Tirafondos hexagonales:
Estoy mostrando algunos ejemplos de tornillos hexagonales en la imagen. No son los que he usado para este juguete, pero para darte una idea lo que parecen estos tornillos. He utilizado:
2 x 5mm [0,197"] de diámetro, longitud 35mm [1.378"] con mín. 15mm [0.591 "] no hay zona de hilo
2 x 5mm [0,197"] de diámetro, longitud 45mm [1.772"] con mínimo 20mm [0.787 "] no hay zona de hilo
2 x 5mm [0,197"] de diámetro, longitud 60-70mm [2.362 2.756"] con mínimo 35mm [1.378 "] no hay zona de hilo
Los tornillos de 5mm [0,197"] tienen un diámetro nominal de 5mm [0.197"] y un diámetro de núcleo de 3,5 mm [0.138 "]. Debido a estas dimensiones, perforaron los agujeros para los tornillos con diámetro de 6 mm [0,236"] y todos los orificios para tornillos de 3,5 mm [0.138"]. Si tienes un taladro tambaleante, utilizar ejercicios un poco más pequeñas para los orificios piloto para asegurar un ajuste apretado.
Es una buena idea para probar qué tan bien funciona su orificio con su tornillo. Coge un trozo de madera, perfore un agujero. Atornille el tirafondo hexagonal en él. Se debe ir en agradable y apretado. Si va demasiado libremente, cambiar a un tamaño más pequeño. Si está demasiado apretado, puede agrietar la madera. Elegir un tamaño más grande.
También, recuerdo que estaba preocupado por el hilo que sobresale en el "rodamiento" que encienda las ruedas. Pude encontrar 5mm [0,197"] tornillos que tenían la longitud de eje apropiada para evitar fricción innecesaria.
Todos los tornillos métrica de 5mm [0,197"] pueden sustituirse con 1/4" hexagonal tornillos de retraso. El diámetro nominal es de 6,35 mm [0.250"] y el diámetro del núcleo es 4.394 [0.173"] según este enlace. Para tornillos de 1/4" los agujeros deben ser aproximadamente 7mm [0,276" = ~9/32 "] y el piloto de los agujeros 4mm [0.157" = ~11/64 "].
Tornillos para la fijación de los enganches:
Para fijar los enganches del tractor y el remolque usé "Oval cabeza tornillos para Metal de hoja", porque tenía en mi escondite.
Usted puede conseguirlos en cualquier tienda de comestibles tales como home depot o lowes.
Ya que no tengo una foto, revisa este enlace de McMaster, que muestra un CAD dibujo de tamaño tornillo similar que la que usé para el tractor.
Cualquier tornillos que utilice, asegúrese de que usted compruebe el tamaño del agujero y ajusta en consecuencia.
Arandelas:
Yo utilicé arandelas de x M5 14. Deben ser disponibles en cualquier ferretería o aquí.
Es necesario sustituir las arandelas con estándar 1/4" arandelas si escoges tornillos 1/4".
Por cierto, un buen recurso para buscar arandelas y tornillos y otras cosas es. Tienen todo tipo de cosas diferentes, a menudo con dibujos de CAD donde se puede comprobar los detalles. Por ejemplo, aquí está su página para arandelas métricas.
