Juguete Tractor de madera indestructible (9 / 11 paso)

Paso 9: Montaje de Tractor

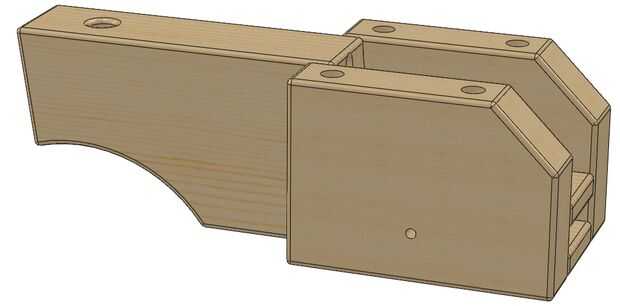

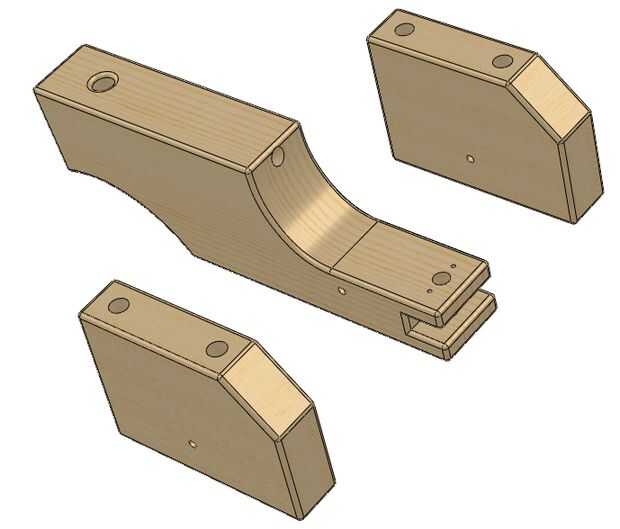

Lados y cuerpo principal

1. Tomar "Cuerpo Tractor principal" y dos "lados Tractor" y alinee las piezas en la parte inferior y poner fin a cualquier marca o memorizar las zonas donde tocan.
2. Poner una capa fina de pegamento para madera en todas las áreas de contacto y deje secar por aproximadamente 5 minutos al aire. (Lea las instrucciones en el envase de pegamento para obtener mejores resultados).
3. Conjunto tres piezas con los fondos en una mesa. Cuidadosamente alinearlos y sujete las tres partes junto con un par de pinzas.
4. Dejar secar durante 12 horas. Me gustaría resaltar esto aquí. Deje que la madera del pegamento seco muy bien para obtener mejores resultados. Lo hice religiosamente para todas las partes y ha valido la pena.
5. Tomar un taladro y profundizar en los pequeños orificios que se muestra en los lados de"Tractor" para sobresalir en el "cuerpo principal del Tractor". Tenga en cuenta que los agujeros que aparecen en esta parte fueron sólo integridad. Es más fácil perforar en este paso, como se mencionó anteriormente.

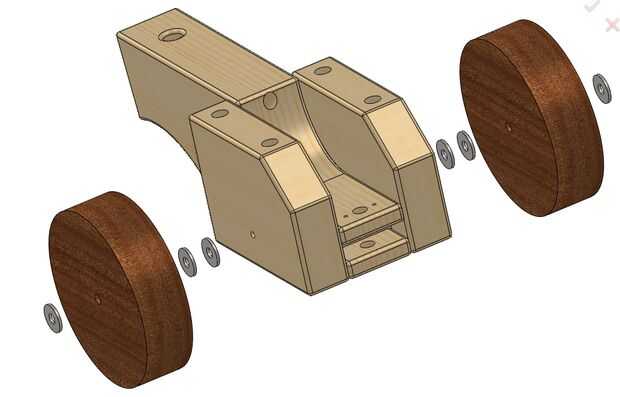

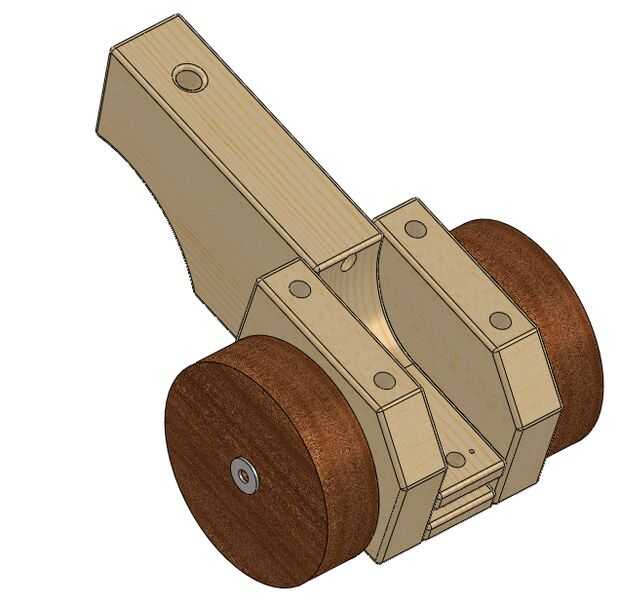

Backwheels

1. Uno de los tirafondos hexagonales, es decir, las que son 60-70mm y un diámetro de 5mm [0,197"] [2.362 2.756"] largo.
2. Enrosque una arandela en él.
3. Entonces un "Backwheel Tractor".
4. Luego de dos arandelas.
5. Luego alinee el tornillo con el agujero pequeño en el lado del"Tractor"
6. Tome una llave y el tornillo en hasta que el tornillo casi comprime en las arandelas. Dejar suficiente juego para las ruedas a girar libremente permitiendo sólo lateralmente un mínimo movimiento de la rueda.
7. Repita con el otro lado.

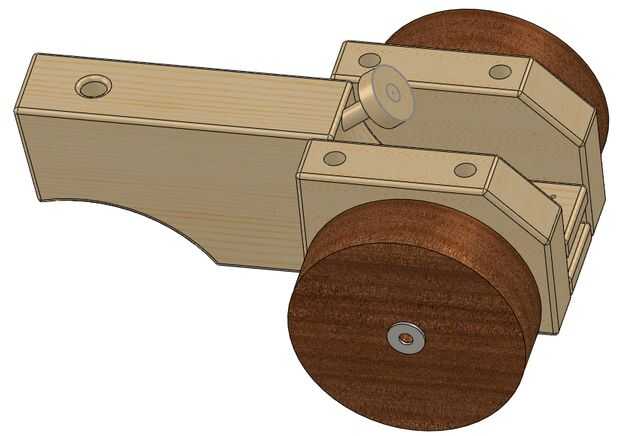

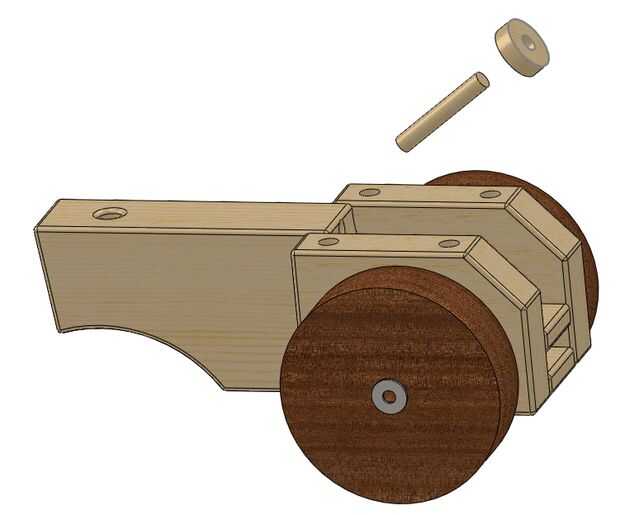

Rueda de manejo

1. Tomar el "eje de volante del Tractor", poner algún pegamento para madera en él y esperar unos minutos...
2. Deslícelo en el orificio indicado por las imágenes.
3. Poner algún pegamento para madera en el otro extremo del eje y espere unos minutos.
4. Deslice el "Tractor volante" sobre él y alinee el extremo del eje con el fin de la rueda de manejo.
5. Deje secar por 12 hrs.

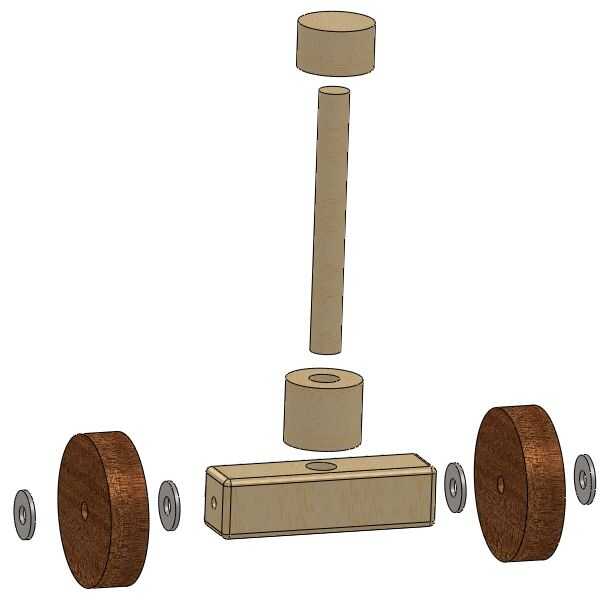

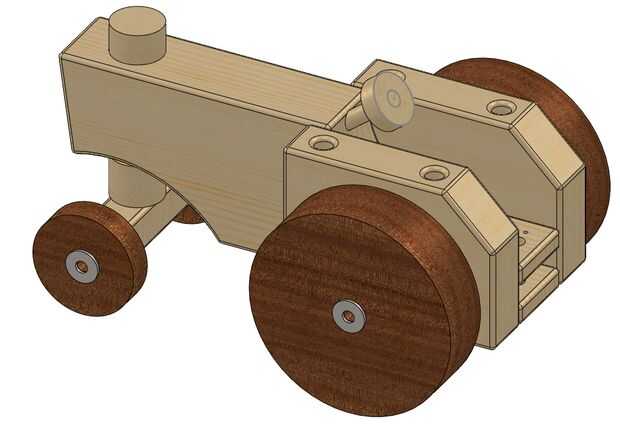

Ruedas delanteras y el mecanismo de dirección

1. Tomar el "Tractor de dirección mecanismo eje", poner algún pegamento para madera en la parte inferior de la misma.
2. Tomar el "eje delantero Tractor", poner algún pegamento para madera en el orificio grande en el centro.
3. Tomar el "Tractor de dirección mecanismo inferior" y poner algún pegamento para madera en la parte inferior de la misma.
4. Tomar el "Tractor de dirección mecanismo Top" y poner algún pegamento para madera en el agujero.
5. Hilo de rosca del "Tractor dirección mecanismo eje" a través del "Tractor dirección mecanismo fondo" en el "eje delantero del Tractor".
6. Enrosque la parte superior del "Tractor dirección mecanismo eje" a través del orificio en la parte delantera del "Tractor principal cuerpo".
7. Poner el "Tractor de dirección mecanismo" en la parte superior del "Tractor dirección mecanismo de eje".
8. Junte todas las partes. Limpie cualquier pegamento que se presiona hacia fuera.
9. Dejar secar durante 12 horas.
10. Tome uno de los tirafondos hexagonales corto, es decir, los que tienen un diámetro de 5mm y 35mm de largo.
11. Enrosque una arandela en él.
12. Entonces un "Frontwheel Tractor".
13. Luego otra arandela.
14. Alinee el tornillo con el agujero pequeño en el lado del "Eje delantero del Tractor".
15. Tome una llave y el tornillo en hasta que el tornillo casi comprime en las arandelas. Dejar suficiente juego para las ruedas a girar libremente permitiendo sólo lateralmente un mínimo movimiento de la rueda.
16. Repita los pasos 10-15 para el otro lado.

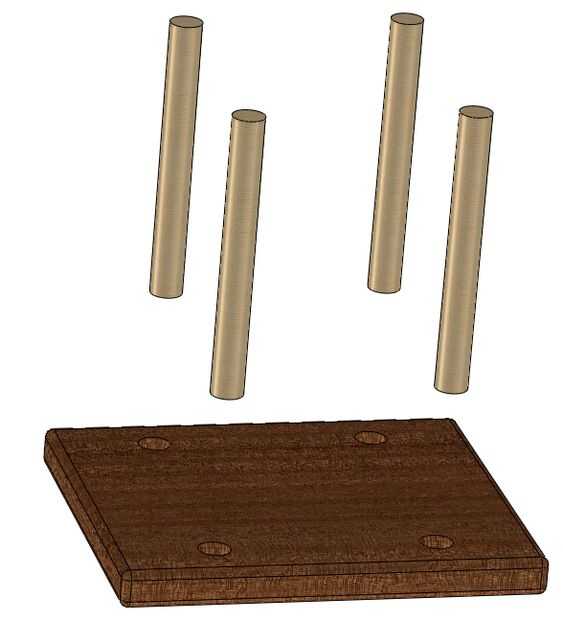

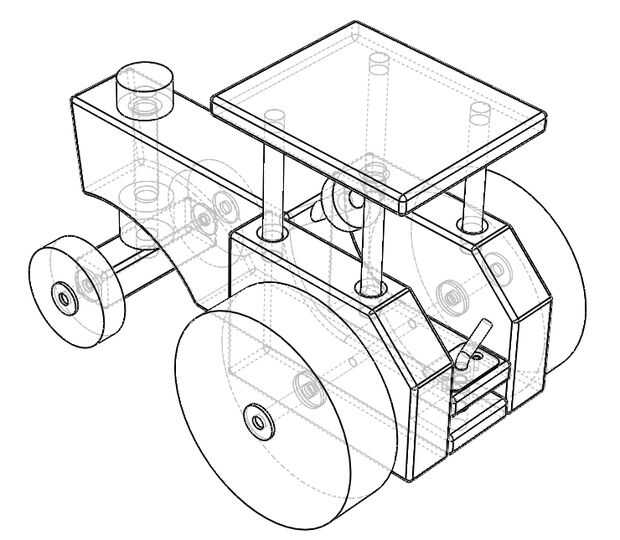

Tapa de Tractor extraíble

1. Tomar la tapa de"Tractor" y poner algún pegamento para madera en el orificio.
2. Tome los cuatro "Tractor superior soportes" y poner algún pegamento para madera en sus extremos.
3. Espere un minuto, luego insértelas en los orificios del"Tractor".
4. Asegurarse de que estén todos sentados, luego la vuelta entera "Tractor arriba" con el adjunto"Tractor superior" y coloque el conjunto en los agujeros de los lados de"Tractor"
5. No use pegamento para asegurarlos. El "Tractor Top" + "Tractor superior soporte" siendo extraíble.
6. Deje secar por 12 hrs.

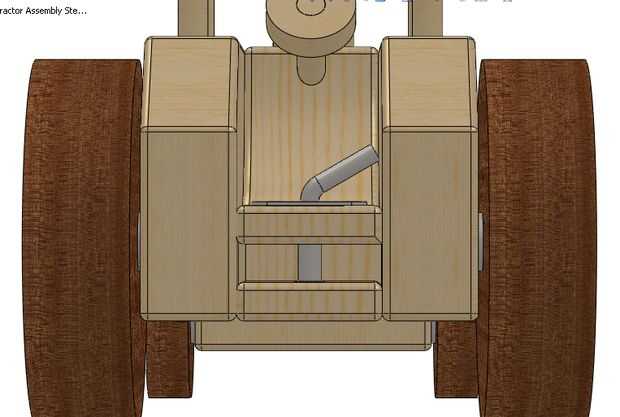

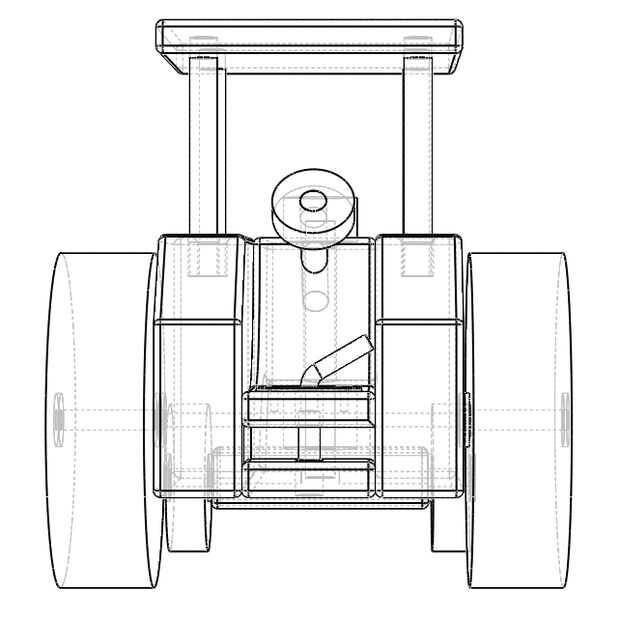

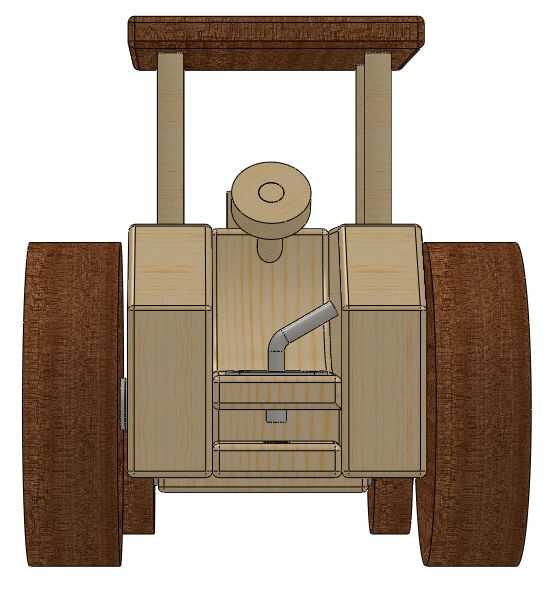

Enganche

1. El "perno de enganche de Tractor" del hilo de rosca del enganche montado de "Tractor enganche" y "Curvado pasador Tractor" en la parte trasera del tractor. El lado con el diámetro mayor es hacia abajo.
2. Tomar los tornillos de montaje y apriete "Tractor enganche" para el "cuerpo de Tractor principal".
3. Asegúrese que el pasador de enganche puede ser levantado y, cuando se mira en la parte posterior del enganche, un espacio puede ser creado para conectar el "Trailer Hitch" con la "Asamblea de enganche de Tractor".
4. Confirmar que el "perno de enganche de Tractor" entra en la parte inferior del agujero. Esto asegura una conexión segura entre tractor y remolque.

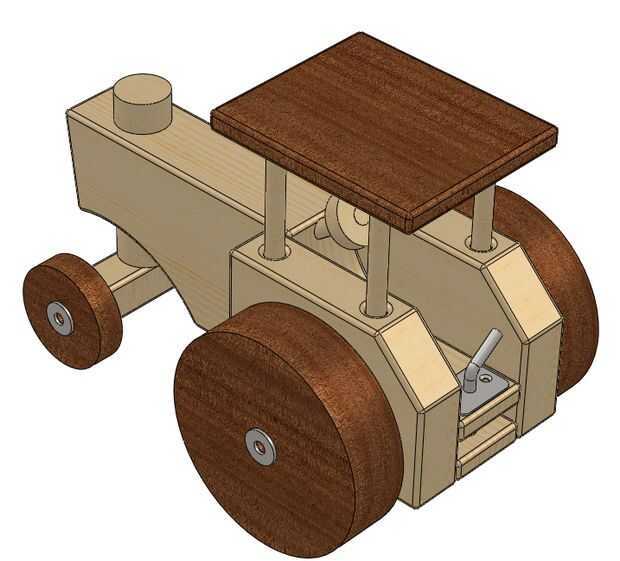

Grande, se realiza el Tractor.
