Juego de Tetris de matriz de LED bicolor basados en Arduino (1 / 4 paso)

Paso 1: Construir el módulo de controlador de matriz de LED bicolor

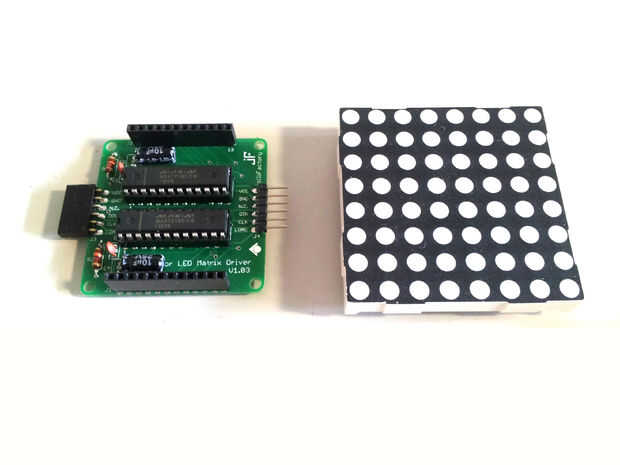

Construirá una matriz de LED dos alto juego Tetris aquí impulsado por un Arduino Nano para este proyecto. Necesitamos dos de los Kits de bicolor (rojo/verde) LED matriz conductor módulo de jolliFactory. Cada uno de estos módulos utiliza dos MAX7219 Display Driver ICs para controlar una matriz de LED bicolor. Los ICs son excelentes porque tienen mucho trabajo apagar el microcontrolador y simplificar el diseño de cableado y la lógica.

Puede encontrar este kit de Bi-color LED matriz módulo del controlador desde aquí.

Este kit viene con todos los componentes por-agujero y alguien con habilidades básicas de soldadura debe ser capaz de montar sin mucha dificultad.

Ver el siguiente video de YouTube sobre cómo montar el Kit del módulo de LED Matrix Driver:
