Juego de memoria de bricolaje Tilt Sensor (4 / 12 paso)

Paso 4: Conexión y prueba de Sensor de la inclinación

1. Se necesita el tablero de pan, la Junta FPGA, el cable de cinta (para el Banco de GPIO en el tablero de Altera), cables, resistencias, capacitores y LEDs.

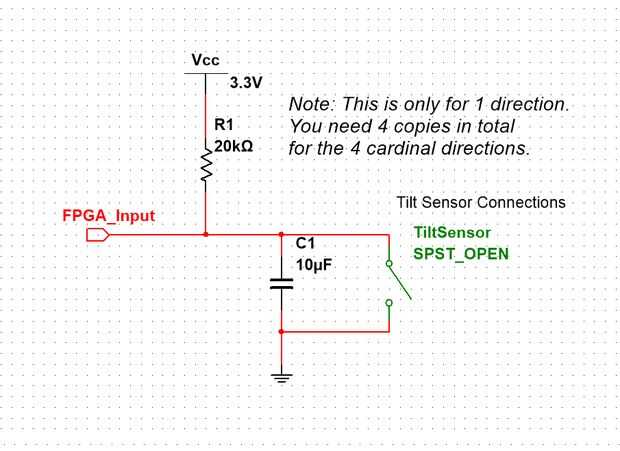

2. Para simplificar el cableado, escoge un lado, utiliza el lado derecho y conectar cada cable en el lado y conectar a tierra. Luego tomar cada cable en el otro lado, para mí esto era los cables a la izquierda y había conectada a tierra en paralelo a una fuente de tensión. El cable debe ir a tierra a través de un condensador, utilicé 10 micro faradios, y la fuente de voltaje a través de un resistor, usé 20 kilo ohmios. Vas a necesitar conectar el cable de cinta de la tarjeta FPGA a la placa con los pernos de cable y el cabezal de cinta si los tienes. Utilicé el pin GPIO GND en el tablero de la FPGA y había conectado solo a un carril y para la fuente de tensión configurar un pin en el tablero FPGA a 1 y luego conectar este pin a un carril.
3. También se necesita conectar el cable del sensor que fue a tierra y una fuente de tensión para un pin en el cable de cinta. Se trata de cómo leer en el sensor. Cuando el rodamiento de bolas a tierra el circuito, el sensor enviará un 0 a la FPGA a través de los pines GPIO y el cable de cinta.
4. Para probar el sensor había conectado 4 resistencias a los pines del cable de cinta y luego conectar el resistor a tierra a través de un LED. Cuando el pin GPIO va alta, que una tensión de salida y encienda el LED. Utilizamos resistores de 100 Ohm para el LED rojo, verde y amarillo y las resistencias de 1000 Ohm por LEDs azules. Asegúrese de que el extremo positivo del LED (el extremo más largo) se conecta el resistor y el extremo negativo a tierra.
5. Para que esto funcione, necesitará escribir un módulo en un archivo de Quartus utilizando lenguaje de codificación de hardware Verilog. Los pines conectados al sensor serán las entradas y los pines conectados a los LEDs serán las salidas. Simplemente puede establecer cada pin del LED a uno de los pines del sensor usando sentencias de asignación.
6. Nota: Se usará en el juego de estos LEDs para mostrar al usuario lo que ellos han de entrada.
