Juego de memoria de bricolaje Tilt Sensor (3 / 12 paso)

Paso 3: Construir el Sensor de inclinación

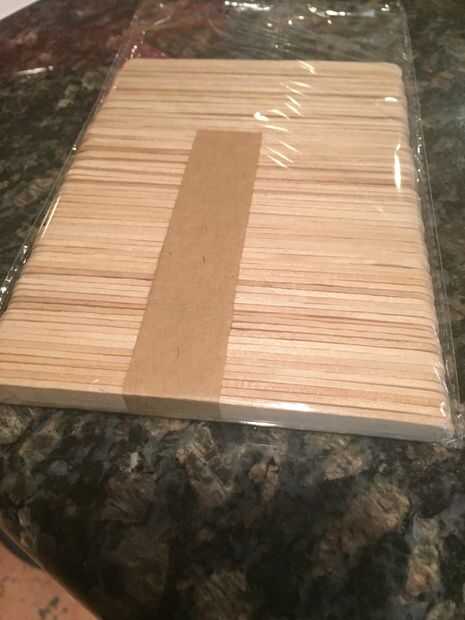

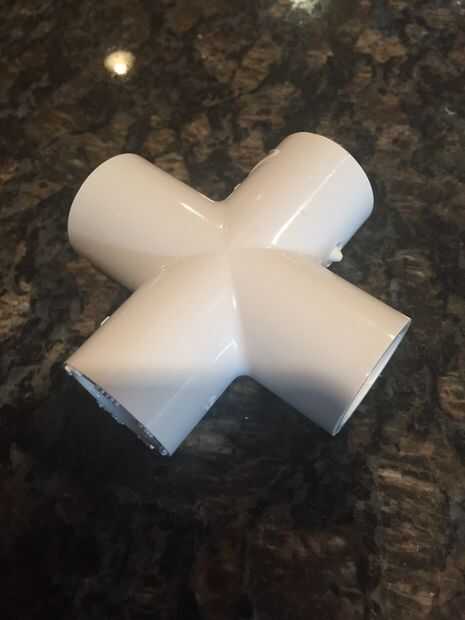

1. Vas a necesidad forma cuatro accesorio de plomería, un rodamiento de bolas metálico, algunos palitos, una pistola de pegamento caliente, una lijadora de mano o papel de lija, hilos, espuma y cinta.
2. Es necesario hacer 4 rampas de los palitos de modo que el sensor tiene una "posición neutral" cuando no está inclinado. Medida desde el extremo de uno de los accesorios de donde se encuentra con todos los demás. Esto básicamente sólo asegura que las rampas no sobresalen demasiado de la guarnición de la plomería. Usé aproximadamente 2,75 cm.

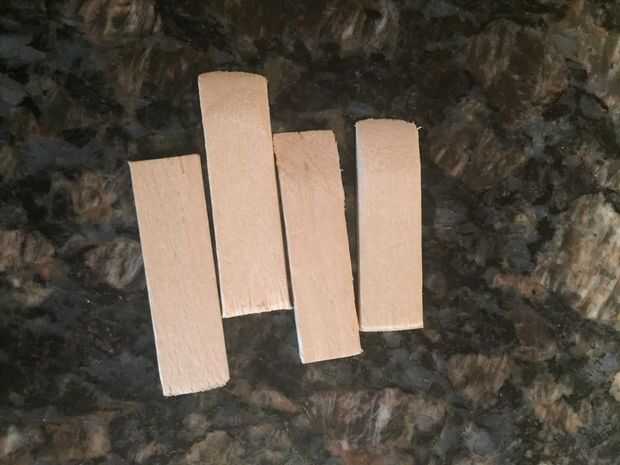

3. Cortar las 8 piezas palitos de a su longitud medida. Asegúrese de que no astilla.

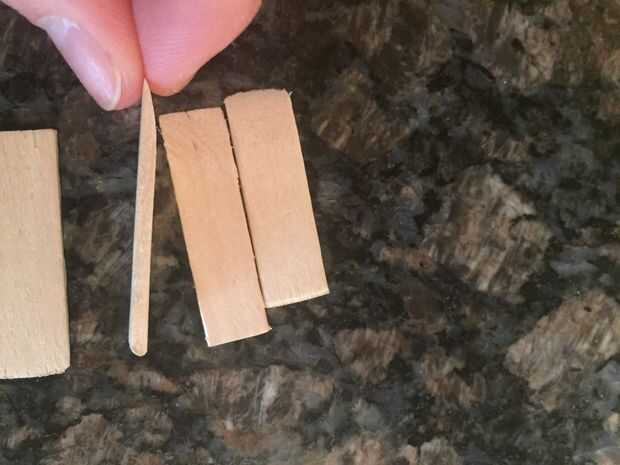

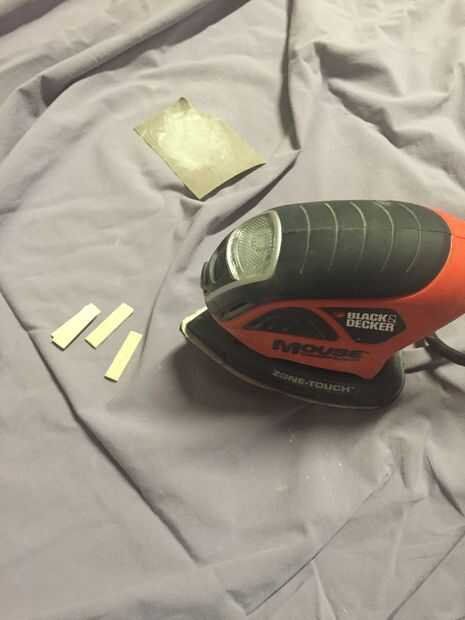

4. Para hacer que el sensor de inclinación más sensible (que no necesitan el dispositivo a ser horizontal o vertical, antes de que la bola se mueve), necesitará uno de los extremos de cada uno de los pedazos de palo de paletas de arena para que va a un punto. El diluyente es el final, menos tendrás que inclinar el sensor para obtener una lectura.

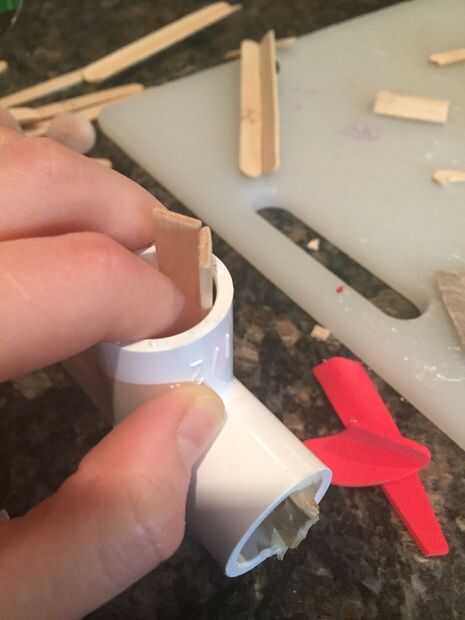

5. Usted tendrá que unir las piezas de palo de paletas en pares para hacer la forma de v, con los lados más largos de las piezas de palo de paleta tocar. Usé el interior borde de la conexión de tuberías para asegurarse de que la rampa sea tan plana como sea posible. Tenía las piezas paleta contra el borde con un poco de ellos sobresale por lo que pude poner pegamento caliente a lo largo de donde las piezas tocó para sostener en el ángulo correcto y luego pegan el resto de la longitud de la rampa en eso ángulo así que era más seguro. Asegúrese de que hay sólo una capa delgada de pegamento porque demasiado hace que los extremos de la rampa sentarse demasiado lejos de la base de la conexión de la plomería y luego el rodamiento de bolitas no puede rodar en las rampas fácilmente.

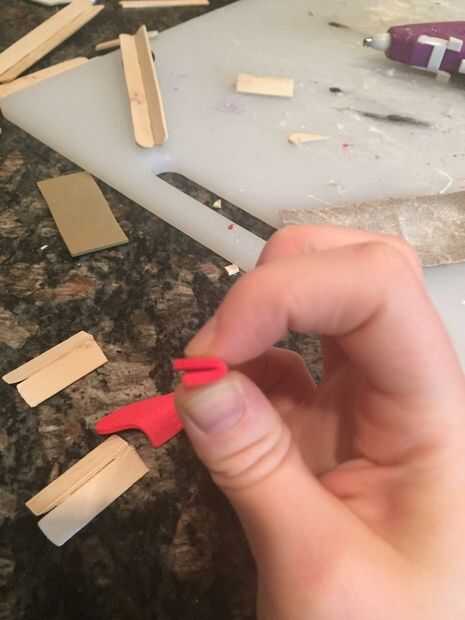

6. Una vez 4 rampas todos son todos, el siguiente paso es ponerlas en el accesorio de plomería. Para hacer esto, usted tendrá que decidir cómo sensible el sensor de. Esto significa decidir la inclinación de la rampa. Necesitará pegamento las piezas de la rampa, sosteniendo cada uno en ambos extremos. Utilicé un dedo presionado la parte inferior de la rampa por el lado opuesto de la conexión y luego le puse pedazos de espuma en el otro extremo de la rampa para mantener la rampa en el ángulo que quería. Pegué en las esquinas superiores de la forma de v para cada rampa.

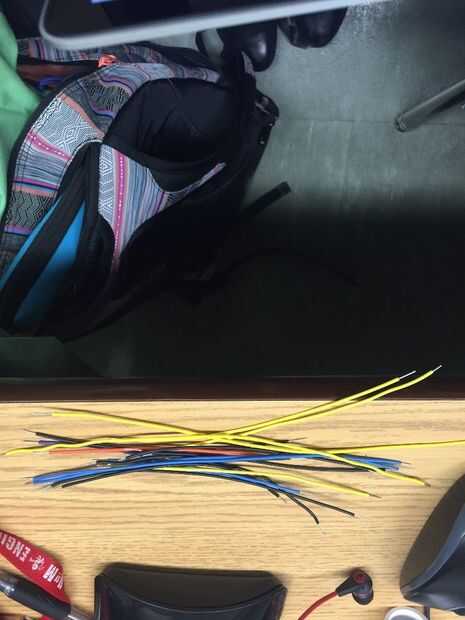

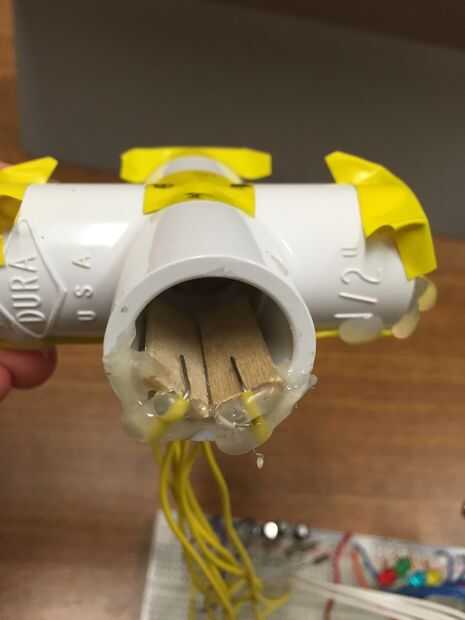

7. Una vez que el pegamento esté completamente seco, debe conectarse un cable a ambos lados de cada rampa. Puse un cable va en la misma dirección de la rampa con unos 0,75 cm de alambre expuesto en el final de la rampa y luego doblado el cable que sigue el contorno de la guarnición de la plomería y todos los cables que se extiende hacia abajo desde el centro de la parte inferior de la grifería plumping. Adhiera los cables en el extremo de la rampa y en la parte inferior de la conexión. Basta con que el cable esté seguro y no puede mover o rotar. Esto asegurará que el sensor es confiable. Cuando el rodamiento toca dos cables en un extremo, se conecte a tierra el circuito y el sensor lo detectará como una inclinación en esa dirección.

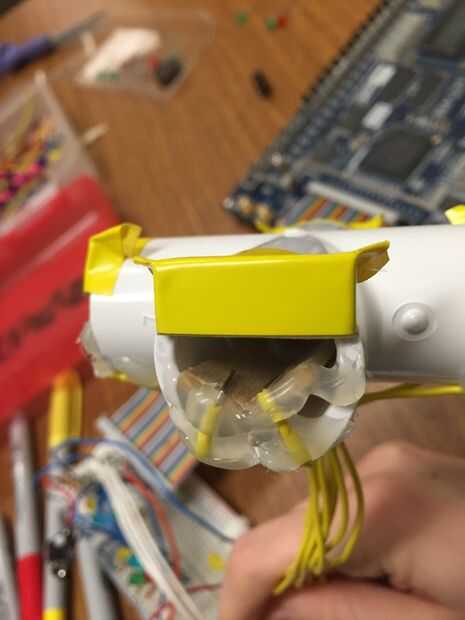

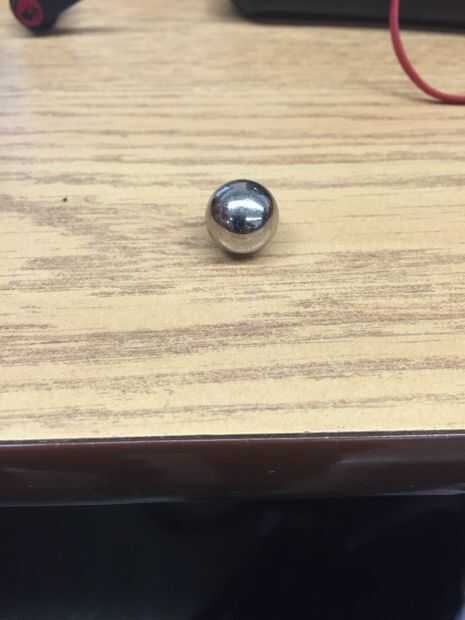

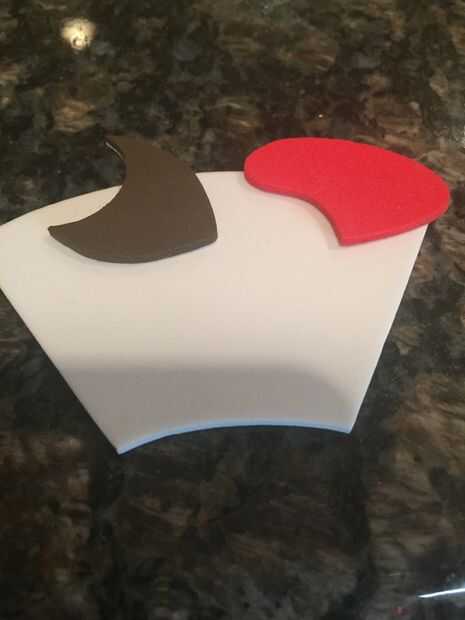

8. El último paso en la construcción del sensor de inclinación es insertar el rodamiento de bolitas y luego tapa todos los extremos. Hice esto con un pedazo rectangular pequeño de espuma y usar la cinta aislante para asegurar la espuma. Usted querrá experimentar con el tamaño y la colocación de la espuma para asegurarse de que el sensor de inclinación que el rodamiento de bolitas puede realmente tocar ambas piezas de alambre.
