Paso 5: Planificación de las placas de orificio de maíz
me googled maíz agujero tableros de juego y encontró tantos planes e instrucciones para las dimensiones etc..
por lo que bosquejado algunos planes de cómo iba a hacer las juntas.

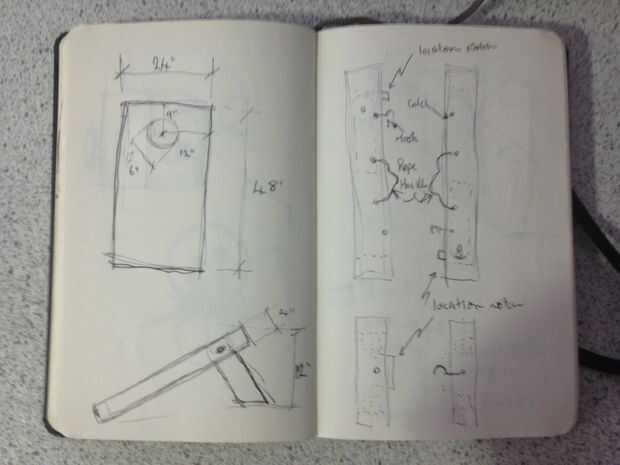

Página 1 de 6 en el libro del bosquejo: estas son las dimensiones que encontré en línea. el tablero principal es 24 pulgadas por 48 pulgadas con un agujero de 6 pulgadas con una centro 9inches abajo y 12inches de los lados.
Los lados de la Junta debían ser de 4 pulgadas de profundidad y la parte posterior de la Junta debía ser 12 pulgadas del piso.
Página 2 de 6 en el libro del bosquejo: esta página es mi diseño para fijar los dos mitades juntos por lo que pueden ser almacenados y llena como uno.
Página 3 de 6 en el libro del bosquejo: dentro de la tabla con el diseño de la muesca de localización. también un pequeño bosquejo de la tela para las bolsas.

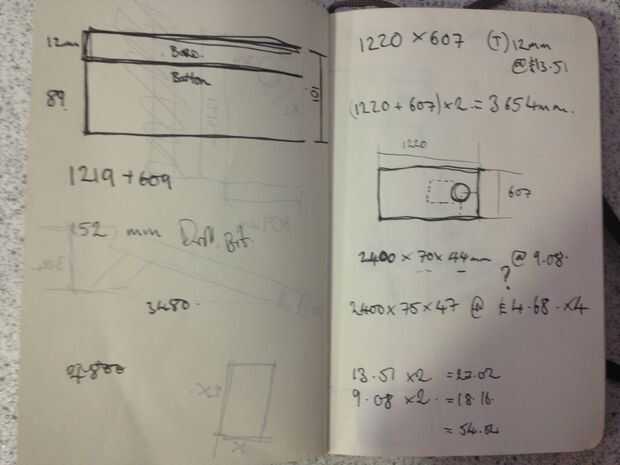

Página 4 de 6 en el libro del bosquejo: todas las mediciones se han convertido en mm como que es cómo la madera se vende en el Reino Unido.
Página 5 de 6 en el libro del bosquejo: sección transversal de la Junta sobre el listonado de madera.
Página 6 de 6 en el libro del bosquejo: los planos y dimensiones cambian muy ligeramente como la yarda de la madera suministra el tablero de madera en 607 mm x 1220 mm cuando el plan original era 609 mm x 1219 mm, por lo que la Junta se cambia por un par de mm en cada lado.
