JDM2 basado en PIC programador (2 / 4 paso)

Paso 2: construcción

Los rastros de este diseño son agradables y grasa para transferencia de tóner fácil (o tableros de vago de la foto). Empezó a hacer PCB con el método de TT, pero resultaba bastante tedioso. Una inversión de $10 me tiene con foto PCB (usando positivos de transparencia de inyección de tinta). Nunca voy a volver.

Todas las piezas estaban disponibles en mi tienda de electrónica local en Amsterdam, aunque he pedido las piezas de Mouser a granel. Cada tarjeta cuesta aproximadamente $2,50 para hacer - el mayor gasto era el conector de 9 pines DB9 hembra ($1,60).

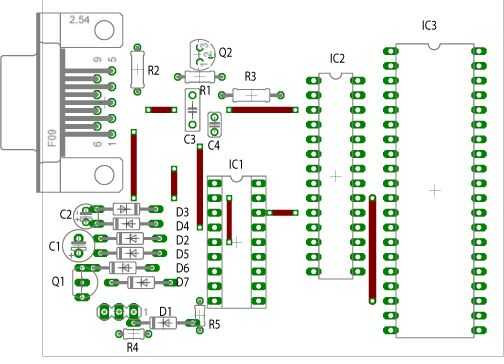

Diseño y BOM están por debajo. Archivos de esquema y el tablero son para en formato EagleCad. No olvides los 8 puentes, que se muestra en rojo.

Valor de la parte

C1 100uF/25V
22u/16V C2 Tantal
C3 22... 47... 100pf
C4 22... 47... 100pf
1N4148 D1
Zener de 5V1 D2
D3 1N4148
D4 1N4148
D5 1N4148
Zener 8V2 de D6
1N4148 D7
IC1 DIL18S
IC2 DIL28-3
DIL40 IC3
Q1 BC547B
Q2 BC547B
R1 10k
R2 1k 5
R3 100 ohm
R4 1K
R5 15K
SV3 Jefe del Pin (3)
X1 conector de 9 pines DB9 hembra (F09H)
