IRK! Teclado USB de teclas con control remoto infrarrojo (3 / 7 paso)

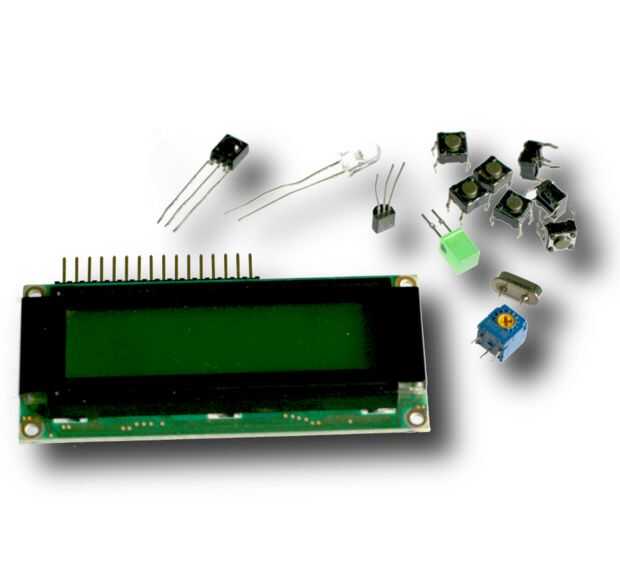

Paso 3: piezas

La lista de partes depende de si usted está construyendo la versión a través de la tecnología de agujero (THT) o la tecnología de montaje de superficie (SMT).

A través de partes de versionAll tecnología de agujero (THT) son "a hole" (es decir, que tienen cables) con la excepción de un dispositivo único de montaje superficial (SMD) - un 100nF derivación.

Los siguientes enlaces son sólo los lugares de que tengo mis partes - no son recomendaciones, pero sólo una conveniencia para algunos que no tenga piezas y trozos concretos.

Partes principales

Condensadores
condensador de tantalio de etiqueta 2 x 4.7 μF (polarizado)
2 x 22 pF condensador de cerámica
1 x 220 nF condensador de tantalio de etiqueta (polarizado)
condensador de cerámica de nF 1 x 100 (SMD 1206 tamaño de paquete)

Cabeceras de conectores
1 x encabezado de mujer SIL de 16 pines (para la pantalla LCD)
1 x encabezado masculino 2 x 4 pines (para los conductores de la PWR/RST)
1 x encabezado macho 1 x 6 pines (para el ICSP)
1 x encabezado masculino 2 x 5 pines (para el cable USB)
1 x encabezado macho 1 x 2 pines (para el cable de voltaje de Standby)

Diodos
diodo de barrera Schottky de B 3 x 1N5817 (D041 paquete)

Circuitos integrados
1 x microcontrolador 18F2550 de Microchip PIC18F2550 (DIP de 28 pines)
1 x receptor de infrarrojos TSOP4838 y demodulador

Pantalla de cristal líquido
1 x HD44780-compatible con pantalla de LCD (16 x 2) con luz de fondo

Diodos electroluminosos
1 x propósito General 5 mm LED (cualquier color)
3 x TSAL7400 LED infrarroja (940 nm)

Transistores de
1 x PN2222A uso General NPN Transistor (paquete TO92) (o su equivalente por ejemplo BC548)
2 propósito General 2N7000 MOSFET de canal N (paquete TO92)
1 x BC557B propósito General Transistor PNP (paquete TO92) (o su equivalente por ejemplo PN2907)

Resistencias
1 x 100 kΩ 1/4 vatio resistencia
Resistencia de 1/4 Watt 1 x 100 Ω
Resistencia de 1/4 Watt 1 x 470 Ω
Resistencia de 1/4 Watt 1 x 22 Ω
1 x 4.7 kΩ 1/4 vatio resistencia
2 x resistencia de 1/4 Watt Ω de 10 k
1 x 4.7 kΩ 1/4 vatio resistencia
kΩ 1 x 10 1/4 vatio resistencia

Interruptores
7 x acción momentánea táctiles micro interruptores SPST normalmente abierto (serie de Omron B3F o similar)

Resistores variables
1 x 10 kΩ resistencia trimmer Variable (serie 3362 Bourns o similares)

Cristales
1 x 8 MHz cristal (paquete HC49/S)

Varias piezas de

-Tapones rectangulares mujer (serie de Harwin M20-106) para la conexión de reset/energía interruptores a la placa base (usted puede generalmente cosechar éstos de una PC vieja)
-5.25" unidad/panel de la caja o una caja independiente a casa el PCB montado
-Montaje varios (tuercas, pernos, separadores etc.)

Suministros de fabricación de circuitos

- Kinsten doble cara PCB (preferentemente con fibra de vidrio)
- Desarrollador Kinsten DP50
-Cloruro férrico etchant (o lo que usas normalmente)

Surface Mount Technology (SMT) versionThe lista de piezas de montaje en superficie como exportados por Eagle CAD es:

 Part Value Device Package Description
 C1 4.7uF CPOL-EUSMCA SMC_A POLARIZED TANTALUM CAPACITOR C2 4.7uF CPOL-EUSMCA SMC_A POLARIZED TANTALUM CAPACITOR C3 100nF C-EUC0805 C0805 CERAMIC CAPACITOR C4 100nF C-EUC0805 C0805 CERAMIC CAPACITOR C5 100nF C-EUC0805 C0805 CERAMIC CAPACITOR C6 100nF C-EUC0805 C0805 CERAMIC CAPACITOR D1 SS14 SS14 SMA-DIODE SS14 Schottky Diode D2 SS14 SS14 SMA-DIODE SS14 Schottky Diode D3 SS14 SS14 SMA-DIODE SS14 Schottky Diode IC1 PIC18F25K50 PIC18F25K50SO28W SO28W PIC Microcontroller IC2 MAX4066ESD MAX4066ESD SO14 Quad Bilateral Analog Switch JP2 ICSP PINHD-1X6 1X06 PIN HEADER JP3 USB PINHD-2X5 2X05 PIN HEADER JP5 SWITCHES PINHD-1X8 1X08 PIN HEADER LCD1 HD44780 HD44780 LCD_16X2 Generic HD44780 16x2 LCD LED1 ACTIVITY LED5MM LED5MM LED (any color) LED2 TSAL4700 LED5MM LED5MM IR LED LED3 LED5MM LED5MM IR LED LED4 LED5MM LED5MM IR LED Q1 MMBT2222A MMBT2222A SOT23 2N2222 General Purpose NPN Transistor Q2 MMBT3906 MMBT3906SOT23 SOT23 2N3906 General Purpose PNP Transistor R1 100k R-US_M1206 M1206 RESISTOR R2 100 R-US_M1206 M1206 RESISTOR R3 470 R-US_M1206 M1206 RESISTOR R4 22 R-US_M1206 M1206 RESISTOR R5 4.7k R-US_M1206 M1206 RESISTOR R8 4.7k R-US_M1206 M1206 RESISTOR R9 10k R-US_M1206 M1206 RESISTOR S1 DOWN C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S2 UP C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S3 OK C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S4 SHIFT C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S5 ALT C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S6 CTL C&K-PTS525-SM10 PTH525-SM10 Momentary Switch S7 TEACH C&K-PTS525-SM10 PTH525-SM10 Momentary Switch U1 TSOP4838 TSOP4838 TSOP18XX IR Receiver and Demodulator VR1 10k TRIMPOT3303W 3303W Trimmer Potentiometer
