Paso 1: requisitos previos
Este proyecto es para razonablemente avanzadas electrónica las tuercas... pero si pega con él cualquier persona puede hacerlo.
A través de versionIf tecnología de agujero (THT) decide construir la versión a través de la tecnología de agujero (THT), entonces usted va a ganar un tablero de circuito impreso (PCB) o por lo menos un tablero matriz, soldadura de componentes electrónicos sobre él y luego programar un PIC microcontrolador, así que necesitarás:
- PCB que hace el equipo. Utilizar transparencias de inyección de tinta, una lámpara de escritorio fluorescente ordinarios como un fuente de UV y Kinsten positivo de acción presensitised y cloruro férrico etchant.
- Un buen soldador con una punta fina. Había soldado todo en tablas la THT y SMT con punta de bola mm Hakko T18-B 1.

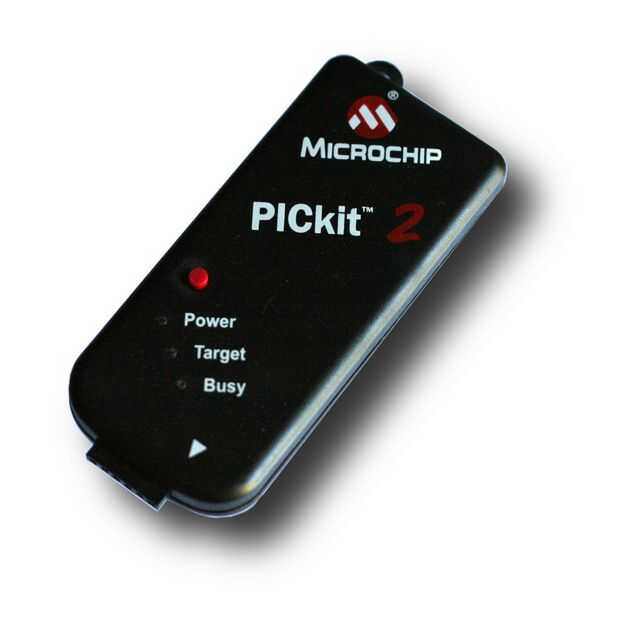

- Un programador de microcontrolador capaz de programar un microcontrolador PIC18F2550 Microchip, tales como un Pickit2 o usted puede hacer su propia (buscar "programador de pic" en Instructables).
Superficie versionIf Mount Technology (SMT) decide construir la versión de la tecnología de montaje de superficie (SMT), entonces necesitarás:
- Un fabricante de PCB para hacer un PCB de doble cara. Usé una empresa llamada ITEAD que tienen precios muy razonables y fabricación tableros de muy alta calidad. Todos los archivos Gerber son disponibles en SourceForge. Basta con relampaga para arriba y al fabricante por correo electrónico, pagar su dinero y esperar.
- Poder de superficie montar dispositivos pequeños (DME) de la PCB de la soldadura. No es tan difícil como parece ya que el diseño utiliza partes SMD sólo relativamente grandes. Hay un montón de tutoriales en Internet mostrando cómo manejar Duns. Hakko T18-B 1 mm punta de bola (o similar) está muy bien - incluso para el ICs. Utilizar un montón de flujo "no limpio".
- Un programador de microcontrolador capaz de programar un microcontrolador PIC18F25K50 de Microchip, como de Mikroelektronika mikroProg para PIC. Lamentablemente la PIC18F25K50 no es compatible con Pickit2 y Pickit3 incluso parece carecer de apoyo (bueno, yo no pude hacer que funcione, así que compré un mikroProg que parece ser el mejor de todos modos).
Y en caso de primera vez no funciona para usted, puede ser útil tener:
