la versión más clara está en http://newtonlabs.weebly.com/open-source-project-wwb-i.html
Usted tendrá que comprar un par de cosas: espectro DX-7 $300, unidad de CD-ROM $30, $5, $2, cinta de pegamento de soldadura $5, Wireless cambia de Geeks.com $30, anfibios de propelrctoys.net $50, Sabertooth 12 RC Motor velocidad controlador doble $70, 2 CD y 3 motores High-Torque del Servo Futaba S3305 unos $40 cada pero usted puede escoger cualquier tipo de servo motor. Este diseño mejora el anfibio original y tienes una cámara para que pueda ver en su pantalla lo que está haciendo el robot. Herramientas necesarias del cautín, alicates, pelacables

Paso 1

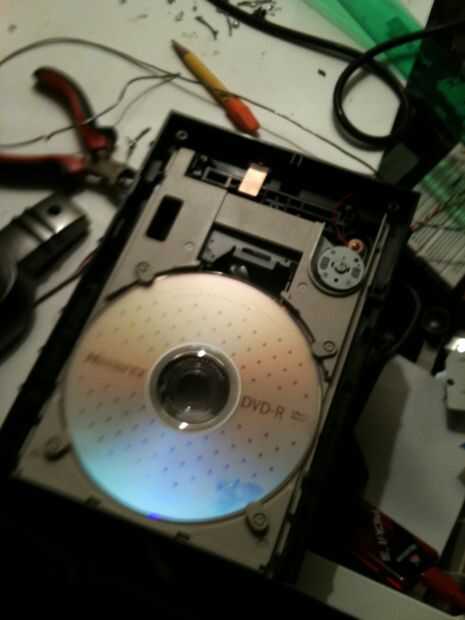

Primero retire todo de la electrónica de la parte trasera de la unidad de CD-ROM excepto el motor controla el movimiento para ir hacia adentro y hacia afuera

Paso 2
ahora Desenrosque la squirter agua y tira de los hilos para que puedan ver el cobre
Paso 3

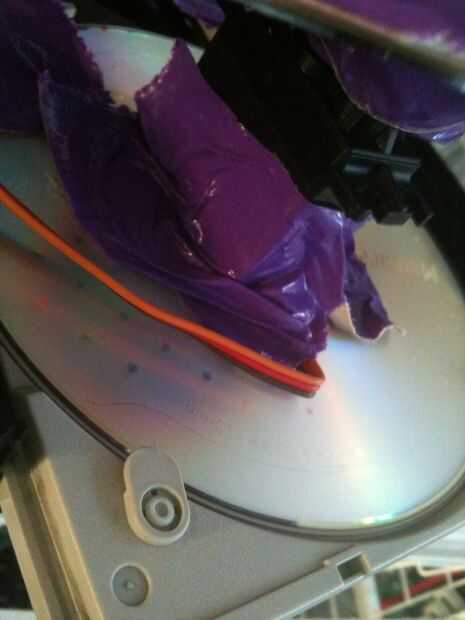

Ahora pegue la squirter de agua en el disco. No se olvide de sacarlo de la ranura ya que éste tiene en mal estado.
Paso 4
Ahora, del pegamento estupendo de un servo a la parte inferior del disco que grabó la squirter en. Utilice cinta para sostenerlo mientras se seca. Después de seco, super pegamento y cinta adhesiva la parte inferior del servo al otro disco para que soporten el disco con la squirter ontop
Parte 2
Paso 1

Ahora te diré cómo hacer que la electrónica.
Primero afloje los tornillos del motor servo de la la parte inferior
luego desmontamos después luego abrirlo y tire de la electrónica de la caja
este dos veces así que usted puede utilizar para la squirter y la bandeja de disco.
Paso 2
Ahora primero desoldar el motor hay actualmente y en su lugar la soldadura de los cables de la squirter de agua en la primera y la bandeja de disco en la segunda
Parte 3: prueba

Conecte el controlador de bandeja de disco en marcha, la squirter agua en thro, el servo girando la pistola de agua en AUX1 y probarlo!
Parte 4

Paso 1

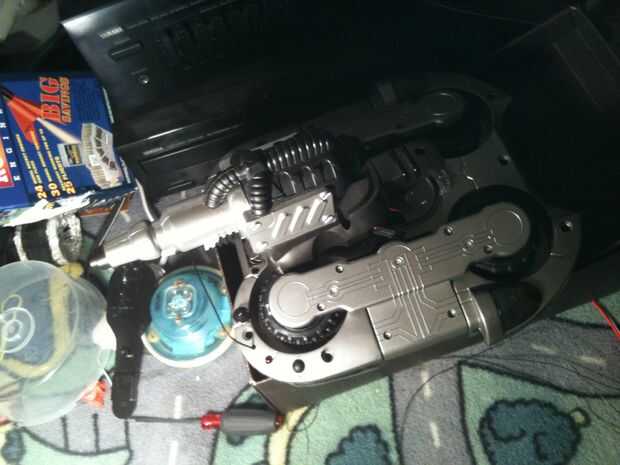

aflojar todos los tornillos en la base y sacar todos los cables excepto los dos cables del motor y los cables de la batería y para la licencia de uso en el futuro que el elevador de rueda hay cables lo dará también apoyo

Paso 2
sabertooth controlador dentro de la base de la cinta y haz los cables del motor y enchufe. También enchufe los cables de la batería y poner un interruptor en. Conseguir los cables RC en el lado del chasis de la rueda hasta la parte superior y cinta en el lado del chasis. Después de hacer eso no sello el interior cerrado.

Parte 5 - prueba
Ahora, la base debe ser controlable con el regulador de velocidad que se necesita para mantener la batería que viene con el robot para que puede alimentar el regulador de velocidad. Desconecte todos los cables RC actuales que tiene en el reciver salvo la batería para él. Enchufe al delantero en ELE y vuelta a Aile y poner el receptor en el círculo de la colsest y la batería en el hueco al lado de los soportes para las ruedas. Ahora probarlo, si funciona ir a los próximos pasos si no tratar de ver lo que está mal. También asegúrese de cuando se supone hacer girar y cuando tienes que ir hacia adelante vas hacia adelante. Si vas a la opción de invertir SW en el controlador, puede intentar solucionarlo mediante la inversión de canales; como si usted quiere girar a la derecha y gira a la izquierda.
Parte 6--poner juntos y lo
Paso 1

Ahora la unidad de disco al centro de la base de cinta aislante para que sea seguro. Siguiente conducto de cinta el reciver y la batería hacia abajo así que el no caer cuando usted está conduciendo. Ahora la cinta de la cámara en el centro delantero de la squirter de agua y la batería a la parte rectangular detrás de la cinta.
Paso 2
Ahora Asegúrese de que tiene todos sus cables se conectan en estos puertos: adelante en ELE, convertir en Aile, controlador de bandeja de disco en marcha, squirter agua en THRO y el servo girando la pistola de agua en AUX1
AHORA QUE TERMINASTE!
Sólo Conecte la cámara al televisor, encienda el controlador y pruebe!!!!!!
Visite http://newtonlabs.weebly.com/open-source-project-wwb-i.html para obtener instrucciones más detallan
