Paso 1: Conocer la extensión del muelle y sus 30 pernos!
Navegando por internet encontrado varios documentos que explican el uso de cada pin de la base de iPhone, por ejemplo aquíy entonces se dio cuenta que yo podría hacer muchas cosas sabiendo esto!
Antes para iniciar, asegúrese de entender correctamente las conexiones entre los pines de entrada y salidas, y cual es el pin 1, pin 2, etc.... hasta el perno 30.
¿Mi método para reconocer las clavijas? Aquí está:

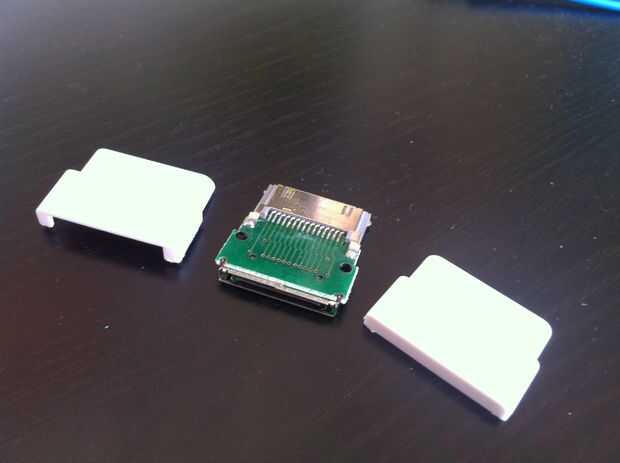

-Quitar el plástico del extensor de muelle.

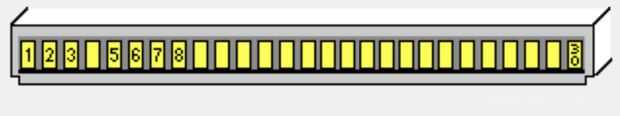

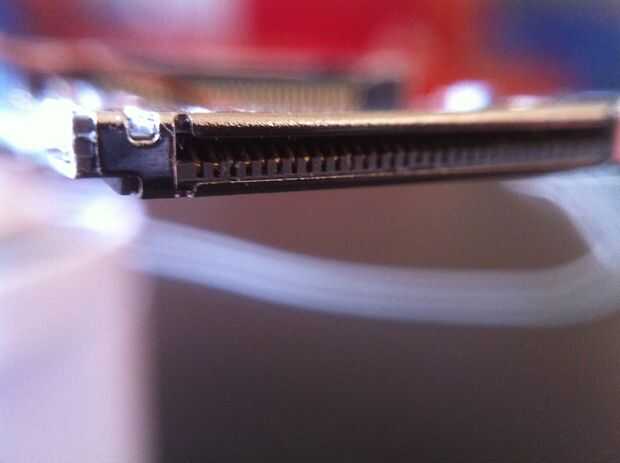

-En la parte macho del conector, observe el lugar ellos boca abajo y muescas (ver imagen). Tiene 30 pines como en el plano agregado, con el pin 1 de la izquierda y el pin 30 a la derecha.
-Vemos la parte hembra del conector: se puede ver en la parte superior de las patillas del circuito 30! A la derecha del 1, a la izquierda el día 30. Se invierte porque es la otra parte del conector!
-Ahora que ya sabes dónde encontrar cada pines necesita soldadura de los cables. Pero hay un problema: en la parte femenina, las patillas son demasiado pequeñas e imposible de soldar (bueno, para mí y para mi soldador era...), y en la parte masculina que puede soldar, los pasadores no están en la misma posición: algunos son visibles en la cara superior del circuito y algunas en la cara inferior. Por lo tanto seguí cada conexión a partir de la parte femenina, a la parte macho del conector: y aquí mi alambre de la soldadura!
Como se puede ver en las fotos:

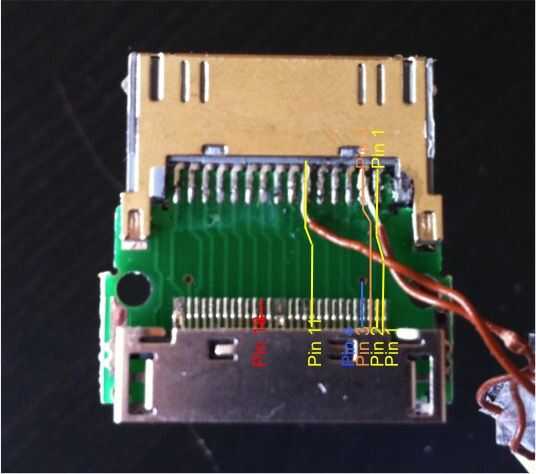

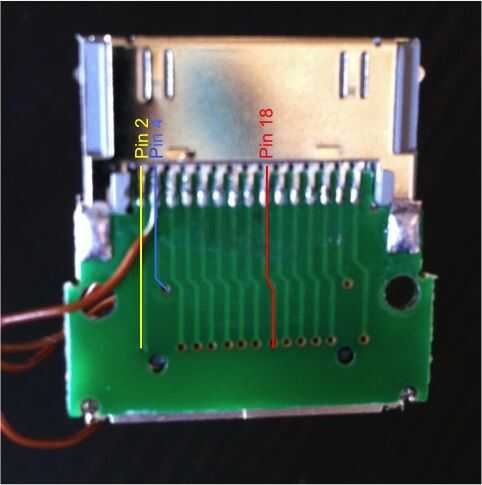

Puede soldar los pines 1, 3 y 11 en la parte superior; y los pernos 2, 4 y 18 en la parte inferior. ¿No recuerdo Cuáles son los pines para? Echa un vistazo otra vez en esta página. En los cuadros etiquetados todos los pines que utiliza, así que durante los pasos siguientes, usted puede ir aquí a ver que pines me refiero!
