Paso 4: La estación de acoplamiento
Entonces justo después el iFan, gané en una rifa de algo llamado "iPhone estación de acoplamiento"! Pero era falso, mi iPhone no podía caber incluso en el muelle y hubo sólo un conector de teléfono para la música...
Por lo tanto decidí que haría una estación de acoplamiento de iPhone real con él!
Este gadget es diferente de los demás porque los pines que vamos a usar no son los mismos (tierra (pin1) y 3.3V (pin 18) para los gadgets anteriores, mientras que aquí necesita la tierra audio (pin 2), la salida derecha de audio (pin 3) y canales de izquierda (pin 4), y otro de tierra en el pin 11).

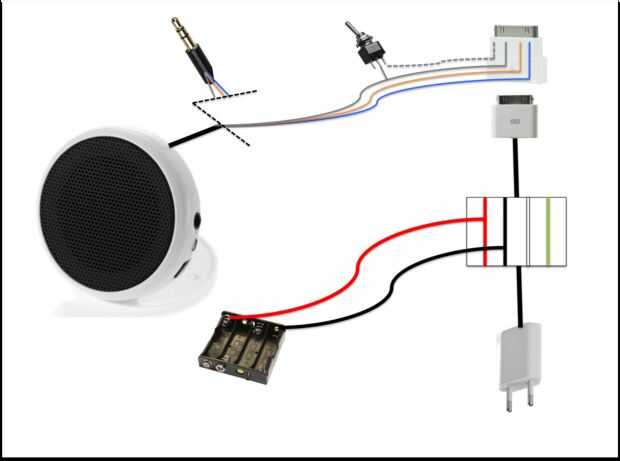

Aquí es cómo procedí:
- Fuente de alimentación
-Para el iPhone basta con conectar el cable usb y su cargador en una parte a la extensión del muelle a la otra parte.
-La estación necesita 5V... Y el cargador del iPhone proporciona 5V! Es perfecto, por lo que soldar un cable al cable rojo (5V) en el cable de usb del iphone y un cable al cable negro (tierra) del cable usb de iphone.

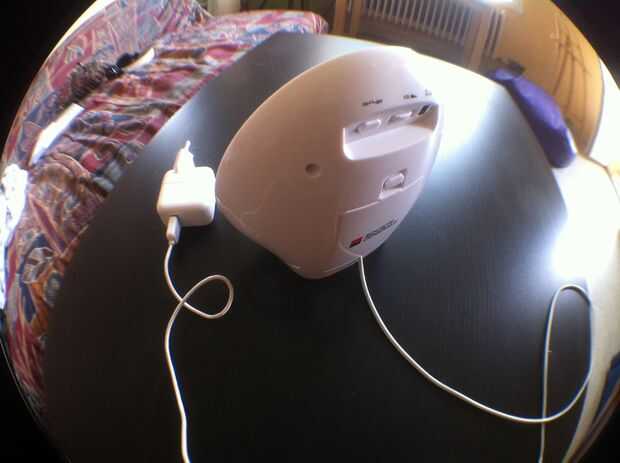

Así el iPhone y la estación se alimentan con el cargador del iPhone.
Sólo para advertirle: Supongo que la corriente para el iPhone entonces un poco más bajo, porque el cargador tiene para alimentar a la estación y el iPhone. Así el iPhone podría ser cargado un poco más lento... ¿Afecta a la batería? Bueno no sé, así que si lo haces podría tomar algunos riesgos para la batería, y no quiero ser responsable de eso!
- Fuente de audio
Este paso es sólo para sustituir el conector de teléfono con el extensor de muelle.
-Primero se corta el conector de teléfono, encontrarás 3 hilos diferentes: 1 para la salida izquierda, 1 para la salida de la derecha y el suelo. Deshacerse del conector del teléfono no necesita ya (me refiero a que no necesita más en este instructable, conservando por otra).
-Conecte la salida izquierda del cable estación al pin 4; el mejor rendimiento al pin 3; y la tierra a la clavija 2.
-Luego hay una clase de seguridad: Si usted quiere usar los altavoces de la estación, el pin 2 y pin 11 tienen que estar conectado juntos! Por lo tanto, he añadido un interruptor entre ellos por lo que puedo elegir: si solo quiero mi iPhone para cargar en la estación, utilizar el interruptor de apagado. Si quiero cargar mi iPhone y escuchar música en mi estación, yo use el interruptor de.
-Conecte el cable USB de iphone con la extensión del muelle. En el muelle extensor los pernos utilizados son: pin 1 (tierra para fuente de alimentación), pin 2 (suelo para audio), pin 3 (salida derecha), 4 (salida izquierda) el perno, pin 11 (tierra para audio) y la clavija 18 (3.2V)!

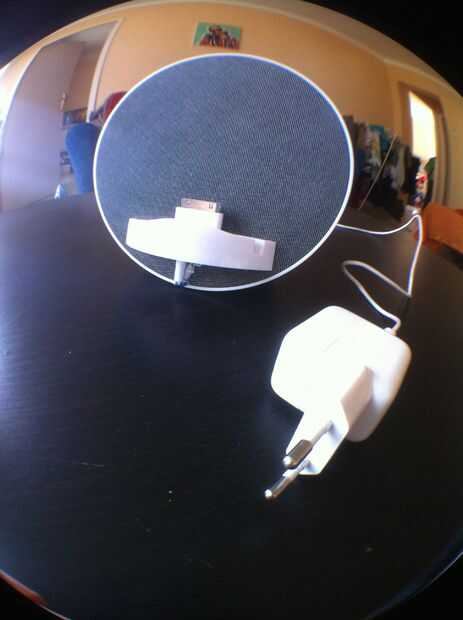

Su estación de acoplamiento está listo!
