Introducción a las tiras de LED (6 / 9 paso)

Paso 6: Cableado - franja Digital 5 voltios

Sin necesidad de un transistor ya que esta tira es alimentada con 5 voltios. Arduino shield tiene un pin de salida de 5V que puede conectar directamente a la tira. Si usa la mini breakout Junta puede alimentación de 3.3V en 18-j-3 LEDs levemente más dévil o use una fuente de energía externa como un adaptador de pared 5V de alimentación.


Lista de materiales

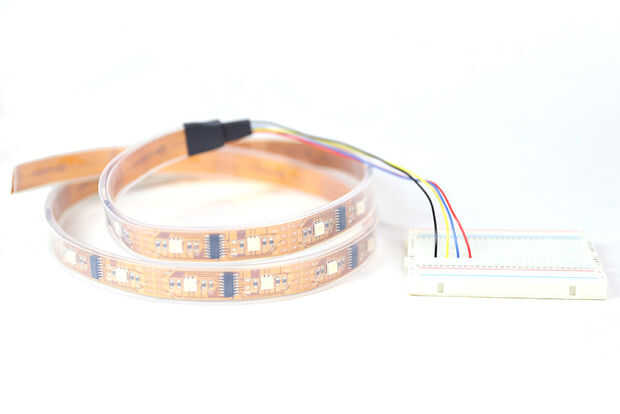

(1) metro de tira de LPD8806

(1) Edison con mini o Arduino breakout Junta

(1) placa

(algunos) Cables de puente

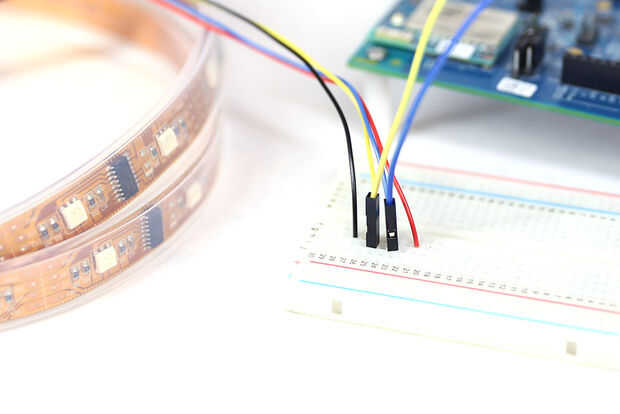

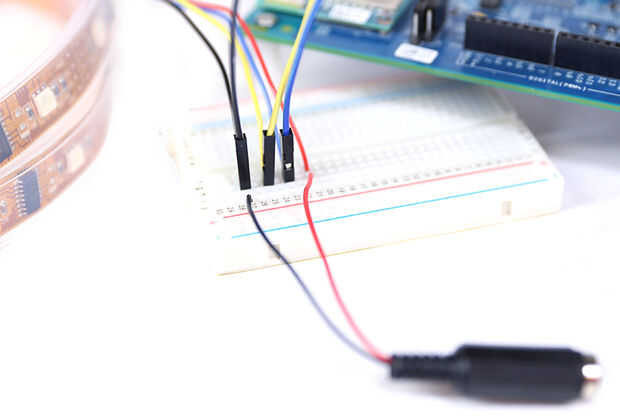

Hacer estas conexiones:

tira 5V--> Edison 5v

CI--> 13 Pin BB Arduino / J17-11 mini

DI--> 11 Pin BB Arduino / J17-12 mini

tira de tierra--> tierra de Edison
