Paso 3: energía
Para mantener su proyecto de tira de LED que brilla intensamente brillantemente con la alimentación adecuada, se necesita saber cuánto corriente dibuja su proyecto y es tensión. Una vez que usted sabe esas dos cosas, puede elegir una fuente de alimentación. Tenga en cuenta que del drenaje actual puede ser una cosa difícil de averiguar. Aquí tomaremos información de la hoja de datos y conecte a algunas ecuaciones simples para obtener el máximo actual es necesario, ya que la información de la hoja de datos si el LED está encendido en el brillo completo.
Para calcular el suministro de energía necesaria, necesitamos la siguiente información:
- longitud de la tira
- número de LEDS por metro
- consumo de corriente por el LED O consumo de energía por LED
- voltaje de funcionamiento
Tiras de LED se alimentan comúnmente de 5V, 12V y 24V. El número de LED por metro (lpm) factores en el cálculo de la energía. Las tiras pueden ser 30, 32, 60, 144 o más por metro.
Uso corriente por el LED

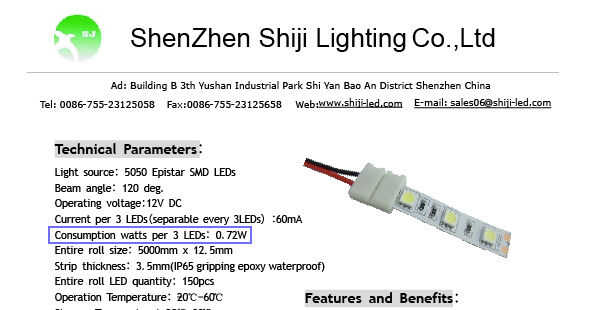

Como ejemplo vamos a ver la ficha técnica de la tira blanca. Podemos ver que el voltaje de funcionamiento es de 12V, que también debe ser pantalla impresa en la tira de sí mismo en la línea de corte de cada segmento. Lo que estamos buscando es la corriente medida en miliamperios (mA). Nos dice que cada segmento se compone de 3 LEDs dibuja 60 mA. Para facilitar los cálculos, el consumo de corriente se puede dividir por 3, por un total de 20 mA por LED. Si se utiliza un metro con 60 LED por metro tenemos esta información:
- longitud de tira = 1 metro
- número de LEDS por metro = 60
- consumo de corriente por el LED = 20 mA
Ecuación:
(Longitud de la tira de LED x LEDs por metro x corriente del LED)
Conectar información:
1 (metro) x 60 (lpm) x 20 mA = 1.200 mA
1.200 mA / 1.000 = 1,2 amperios.
Uso consumo de energía por LED
Otra forma de calcular el consumo de corriente es utilizando el consumo de energía por LED. El consumo de energía también puede utilizarse para encontrar la corriente si el consumo de energía, medida en vatios por el LED es conocida en su lugar. La hoja de datos nos dice.72 watts para 3 LEDs. Primero dividir.72/3 =.24 vatios por led
- longitud de tira = 1 metro
- número de LEDS por metro = 60
- consumo por LED de potencia = watts.24
- voltaje de operación = 12V
Ecuación:
(Longitud de la tira de LED x LEDs por metro x energía del LED) / 12
Conectar información:
(1 x 60 x.24) / 12 = 1.2
Ahora sabemos que queremos usar una fuente de alimentación que puede proporcionar 1,2 amperios y 12 voltios. Tenga en cuenta que el consumo de corriente por el LED es en el brillo completo. Si las tiras se atenúan a través de un pin PWM en el Edison, tendrá menos corriente. Ir por la cantidad máxima es todavía una buena guía para saber si tienes suficiente para comenzar con.
Duración de la batería
Duración de la batería se basa en la corriente de, otra vez fluctuará, especialmente con las tiras RGB digitales cuando los patrones y colores están bailando a lo largo de él. Corriente fluctuarán dependiendo en el color y brillo del LED es la salida. La manera de obtener con precisión el consumo de corriente es conectarlo a un multímetro y ver los amplificadores cambian por ciclo de patrón, toman nota y hacen algunos cálculos.
Otra forma de averiguar la vida de la batería con un proyecto dinámico, conectar una batería a toda su fuerza y ver cuánto tarda en drenar.
Este aparte se puede hacer un cálculo general mirando un calificación de mAh baterías. Vamos a seguir con la tira blanca, 6 pilas AA se utilizan para alimentar el circuito de ejemplo. AAs tienen aproximadamente 1500mAh, 8 baterías están en serie así que la corriente mantiene igual a 1,5 amperios. Dividir esto con el consumo de corriente de nuestro proyecto, que es la 1.2.
1500 mah/1.2 amperios = 1,25 horas de brillo completo
