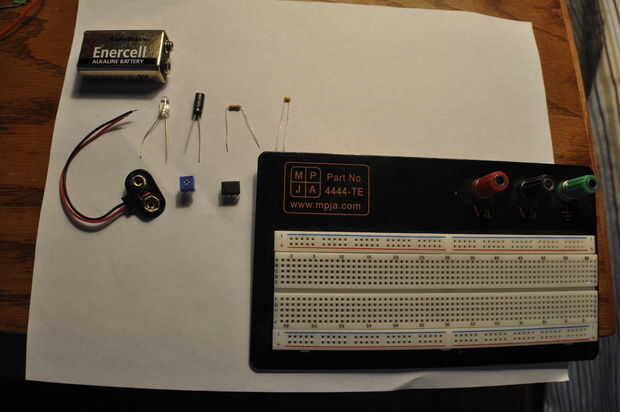

Este Instructable es cerrar la brecha entre encontrará en sus libros de teoría de circuitos y la aplicación a un circuito real de trabajo. Este circuito utiliza algunos de los componentes más básicos y comunes. Todo lo utilizado en este proyecto puede adquirirse en un Radioshack local o componentes electrónicos almacenar.
Conceptos básicos
El resultado final de este proyecto es construir un circuito que resulta con un LED que parpadea encendido y apagado. Este proyecto se centra en el chip 555 temporizador, será útil una breve descripción de cómo funciona el chip 555 temporizador.
El temporizador 555
El temporizador 555 es un circuito integrado (un circuito construido en un pedazo de material del conductor semi que realiza una función definida) que puede utilizarse en muchas aplicaciones que requieren dispositivos temporizador controlado, generación de pulso u oscilador. El temporizador 555 tiene 3 modos de funcionamiento; monoestable, astable y biestables. Esto utiliza el 555 en modo astable, por lo tanto nos centraremos en los aspectos básicos del funcionamiento astable.
Operación Astable - en modo astable, el 555 salidas una constante corriente de pulsos rectangulares. Los pulsos rectangulares se generan en una frecuencia específica que se define por los componentes que se colocan entre los pines del Temporizador 555. Permite empezar por mirar las conexiones de Pin y funciones de los 555 IC.

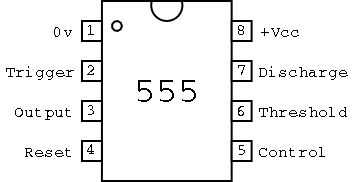

PERNOS DE
Pin 1 (masa) - el pin de tierra (o común) es la más negativa potencial del dispositivo, que normalmente se conecta al circuito común cuando funciona en voltajes de alimentación positiva de la fuente.
Pin 2 (Trigger)- Este pin es la entrada que provoca la salida de alta y comenzar el ciclo de temporización. Activación se produce cuando la entrada se mueve de un voltaje superior a 2/3 de la tensión de alimentación a una tensión inferior a 1/3 de la fuente. Por ejemplo utilizando una fuente de 12 voltios, el voltaje de entrada de disparo debe empezar desde arriba de 8 voltios y mover hacia abajo a un voltaje por debajo de 4 voltios para iniciar el ciclo de temporización. La acción es a nivel sensible y el voltaje de disparador puede moverse muy lentamente. Para evitar reactivando, la tensión de disparo debe regresar a un voltaje superior a 1/3 de la fuente antes de finalizar el ciclo de sincronización en el modo monoestable. Corriente de entrada de disparo es 0,5 microamperios.
PIN 3 (salida)- El pin de salida de la 555 se mueve a un nivel alto de 1,7 voltios menos que la tensión de alimentación cuando comienza el ciclo de temporización. La salida vuelve a un nivel bajo cerca de 0 en el final del ciclo. Máxima corriente de salida en niveles altos o bajos es de aproximadamente 200 mA.
Pin 4 (Reset)- Un nivel lógico bajo el pin restablece el temporizador y devuelve la salida a un estado bajo. Normalmente está conectado con el + línea de alimentación si no se utiliza.
Pin 5 (Control)- Este pin permite cambiar los voltajes de disparo y umbral mediante la aplicación de un voltaje externo. Cuando el temporizador está funcionando en el astable o modo oscilante, esta entrada podría ser utilizada para modificar o modular la frecuencia de la salida. Si no está en uso, se recomienda instalar un condensador pequeño del pin 5 a masa para evitar posibles falsas o errático accionar de efectos de ruido.
PIN 6 (umbral)- PIN 6 se utiliza para restablecer el cierre y provocar la salida ir bajo. RESET se produce cuando el voltaje en este pin se mueve de una tensión inferior a 1/3 de la fuente a un voltaje superior a 2/3 de la fuente. La acción es sensible y puede moverse lentamente similar a la tensión de disparo.
PIN 7 (descarga)- Este pin es una salida de colector abierto que está en fase con la salida principal en el pin 3 y tiene capacidad de hundimiento actual similar.
Pin 8 (V +) - Esta es la tensión de alimentación positiva terminales del Temporizador 555 IC. Rango de tensión de alimentación es de +4.5 voltios (mínimos) a + 16 voltios (máximos).
