Intro de IC 555: LED parpadeante (2 / 12 paso)

Paso 2: protoboard

Protoboard

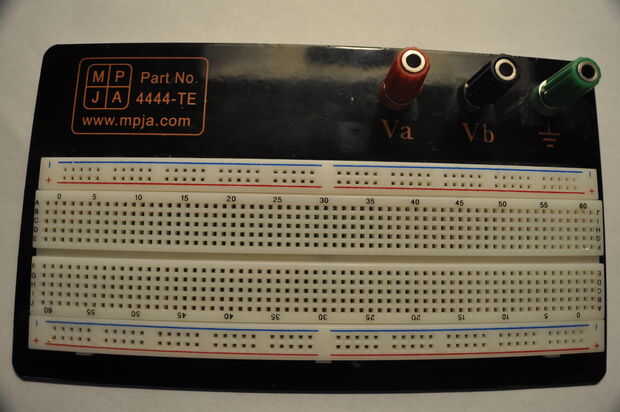

Breadboards son una herramienta muy importante y útil en circuitos de construcción y creación de prototipos. Es muy importante estar familiarizado con cómo está diseñado un protoboard y cómo usar uno. Breadboards permiten componentes a conectar sin el uso de soldadura; sus piezas fácilmente intercambiadas y reemplazadas. Un buen tablero debe durar para siempre. La fotografía abajo muestra un ejemplo de un protoboard típica principiante tamaño.

Diseño
En este tablero de concreto, las columnas del centro se etiquetan de 0 a 60 y las filas de centro son etiqueta A la J. El protoboard está diseñado como tal; cada columna está conectada a través de una tira de metal. En este modelo en particular, las columnas conectadas a través de la tira de metal correr verticalmente de filas A E y una tira de metal separada conecta filas verticalmente F a J. Las filas de la parte superior etiquetado + y – se conectan del mismo modo, sino que las bandas metálicas corriendo verticalmente de-Plus, las tiras atraviesan horizontalmente de cada fila.
