Interruptor de puntero de laser (7 / 9 paso)

Paso 7: Preparar cable de alimentación

el cable de alimentación es el cable de extensión corta que vamos a usar para alimentar el arduino (con bloqueo USB) y el aparato que se conecta (con el relé).  Este cable va conectado a un enchufe eléctrico y propiedades eléctricas pueden ser peligrosas.  por favor tenga cuidado al trabajar con este cable y el relé cuando es accionado.  tienes que cortar el cable de alimentación un poco fuera de centro.  para completar el cableado del relé es necesario un trozo pequeño (1,5 pulg) del cable negro.  cortar el alambre todo un poco del centro nos permitirá cortar un pedazo de alambre negro para completar la conexión.

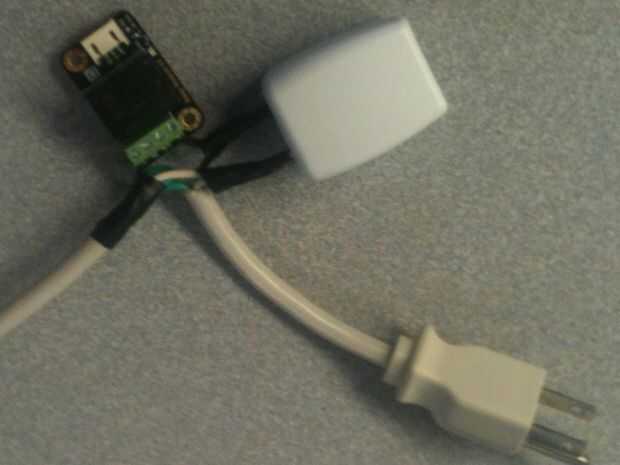

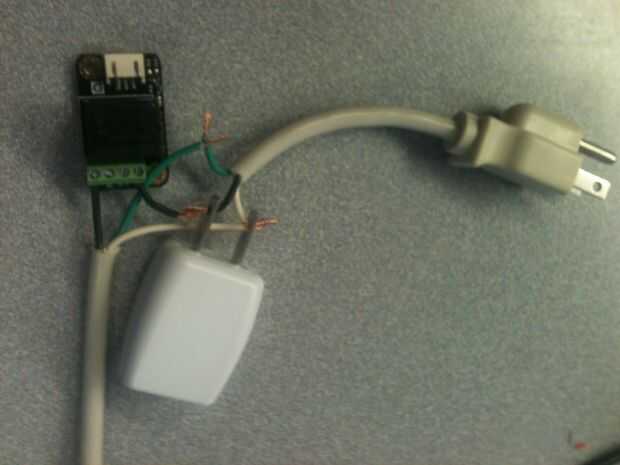

utilizando el extremo del cable que se enchufa en la pared, conecte el cable negro y el pedazo negro corto a una pierna del bloque USB.  Conecte los cables blancos desde ambos extremos del cable a la otra pata del bloque USB.  conectan los alambres verdes para que no toquen ninguna parte del bloque de USB.  Conecte el cable negro corto en la cabecera de COM en el relé.  Conecte el cable negro del otro poder cable extremo (el extremo que le aplicará su aparato) en la cabecera NO el relé.  cinta los cables pelados y termina el bloque USB para evitar el contacto accidental con los cables y te.
