Interruptor de puntero de laser (4 / 9 paso)

Paso 4: Diseño de componentes

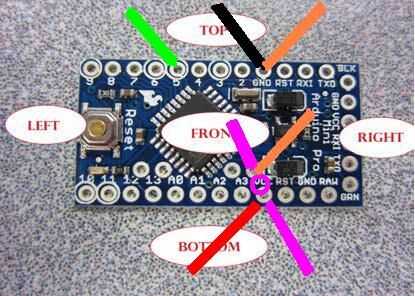

los componentes que se sueldan en el arduino deben colocarse en lugares específicos.  el ángulo recto encabezado va en el lado derecho de la arduino.  la célula fotoeléctrica debe tener una pierna en el agujero de la A5 y una pierna int el agujero de Vcc.  la resistencia debe tener una pierna en el agujero de tierra y una pierna en el agujero de la A5 (con fotocelda).  el cable de relé (con el extremo blanco) debe soldarse en el arduino también.  el cable verde en el agujero 5, el cable negro en el agujero de la tierra (con una pata de la resistencia) y el cable rojo en el agujero de Vcc con una pierna de la célula fotoeléctrica).  en algunos arduinos, la pata de la resistencia y la pierna de la célula de foto no encajan en el mismo agujero.  Si esto sucede, puede poner la resistencia en la parte posterior de la arduino y conecte la pernera de la célula de foto a la pata de la resistencia detrás de arduino.
