Internet de cosas inodoro carga eventos a la nube (frambuesa PI) (5 / 7 paso)

Paso 5: Hack, Monte, conecta sensores y 2 botón de prueba de llavero

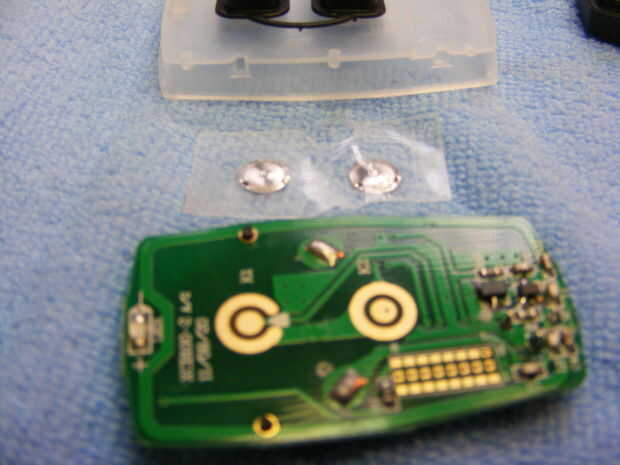

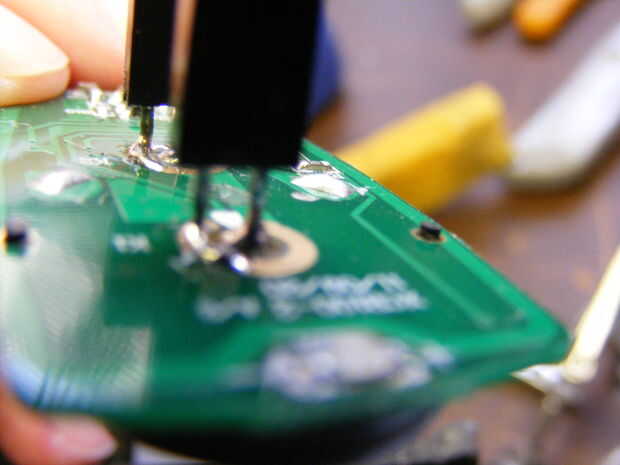

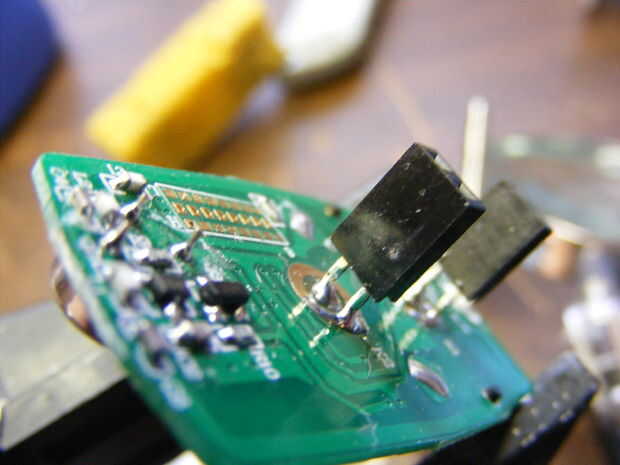

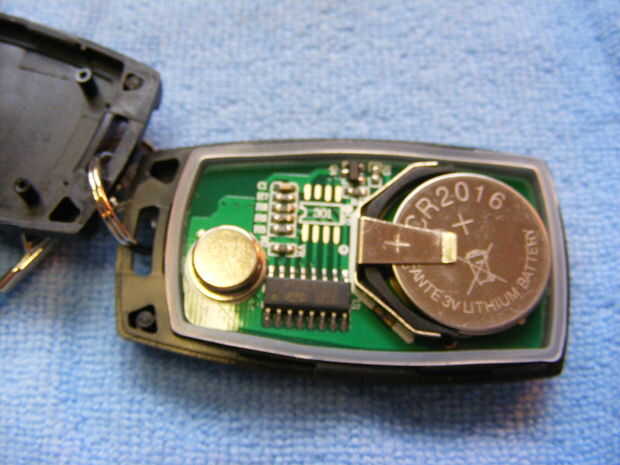

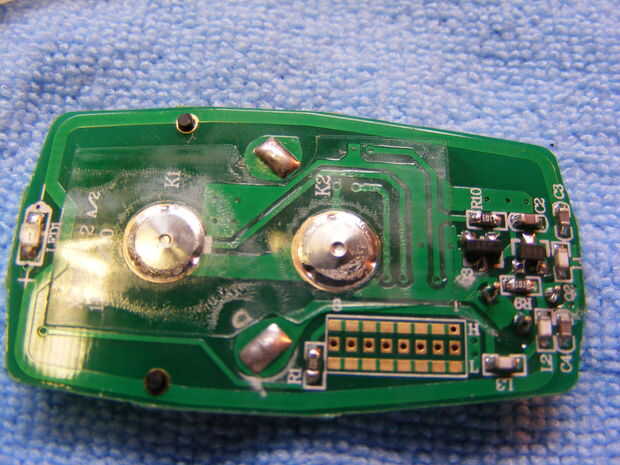

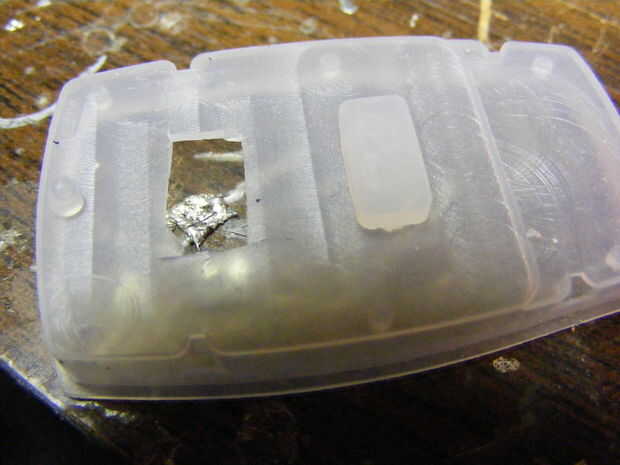

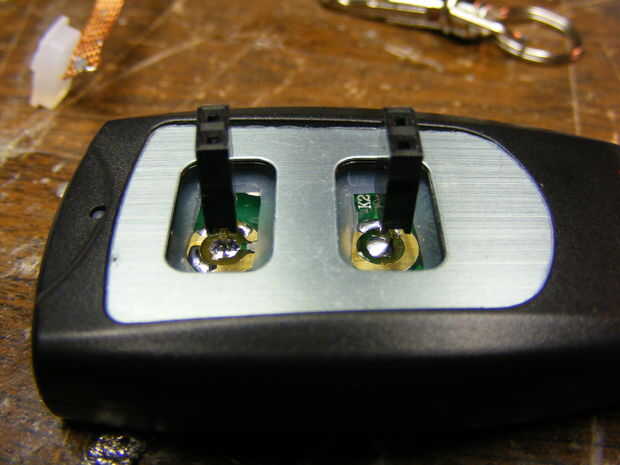

Hack - llavero Split abierto, retire las pilas y PCB. Retire la película plástica que se sujeta la parte superior dos botones sobre el PCB. Lata con la soldadura de los PCB Junta dos "bulls eye buscando" contactos. Estaño y soldadura de dos cabeceras hembra PCB como se muestra en las fotos. Una rúbrica femenina terminal va hacia el punto del centro, el otro se conecta al anillo exterior. Las ranuras de acceso cabecera corte donde los botones se utilizan para estar en la tapa de plástico semitransparente, ver foto. Vuelva a instalar las baterías y vuelva a montar el llavero.

Prueba- Utilizando la configuración de prueba del receptor del paso anterior, debe ir "Presione" el botón superior "A" por cortocircuito superior Jefe femenino toma orificios junto con un cable de puente corto - el indicador LED de llavero receptor PCB board rojo LED debe ir también en.

Repita el paso anterior, pero esta vez - "botón" parte inferior "B" por cortocircuito Rúbrica femenina dos toma agujeros inferiores junto con un cable de puente corto - el indicador de llavero LED debe encenderse; receptor PCB board verde LED debe ir también en.

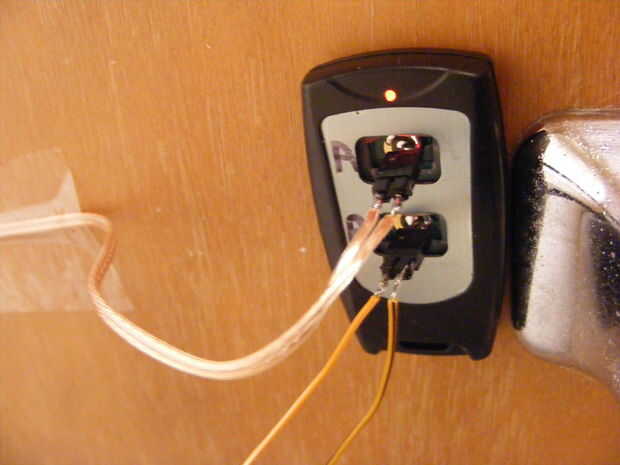

Monte - Monte el hackeado llavero al lado del sostenedor de papel higiénico de alguna manera extraíble (como Velcro)

Conectar sensores - utilizando alambre y dos 2 pin macho encabezados, coloque los sensores en el llavero. Sensor de descarga va al conector de llavero femenino superior "A". Detector del rollo de papel higiénico va conector de hembra llave inferior "B" en el llavero

Prueba 2 - utilizando el receptor Comprobar configuración del paso anterior, lave el inodoro - el indicador de llavero LED debe encenderse; receptor PCB board rojo LED debe ir también en. Después de que el tanque del inodoro recargas de sí mismo, ambos LED debe apagarse.

Una vez finalizada la prueba anterior, retire el rollo de papel higiénico - el indicador de llavero LED debe encenderse; receptor PCB board verde LED debe ir también en. Sustituir el rollo de papel de trabajo debe apagar ambos LEDs.
