Paso 4: Construir y circuito de prueba para conectar receptor de 315 MHz a Raspberry Pi
Resumen - objetivo es conectar el módulo receptor y dos LED de estado de los pines GPIO de frambuesa Pi: 5V, Ground, GPIO-18, 23 GPIO.

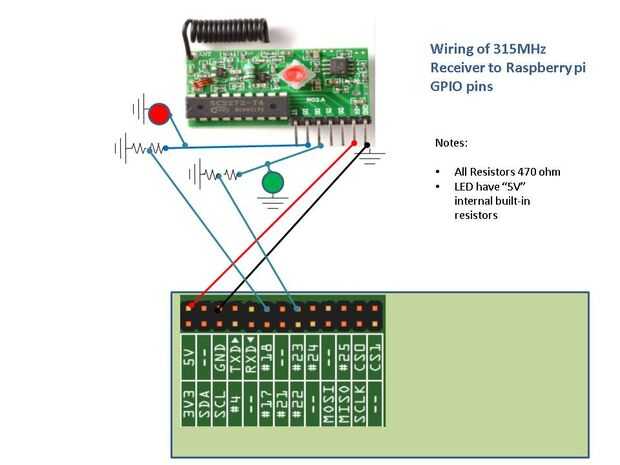

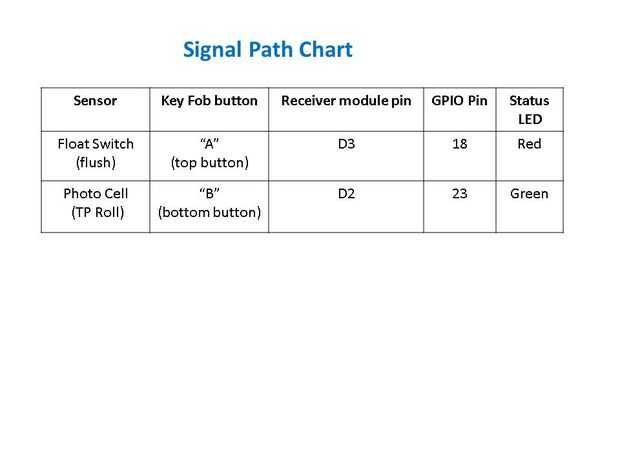

Ver esquema y tabla de ruta de la señal.
Partes principales para este paso son:
Adafruit:
- Simple receptor M4 RF - 315MHz de tipo momentáneo (productos/1096) PID: 1096
- Rúbrica de apilamiento para Raspberry Pi - PID Extra alto (productos/1112) 2 x 13: 1112
- Tamaño medio de Adafruit Perma-Proto frambuesa Pi placa PCB Kit (productos/1148)
Radio Shack:
- 271-009 1/8 de vatio 470 Ohm resistencias de película de carbón (4)
Mouser.com:
- 5 mm por-agujero LED con Resistor incorporado 5V, rojo # 604 - WP7113ID5V
- 5 mm por-agujero LED con Resistor incorporado 5V, verde # 604 - WP7113SGD5V

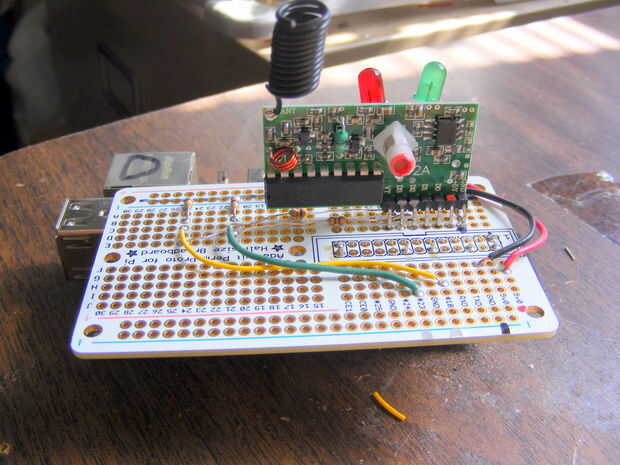

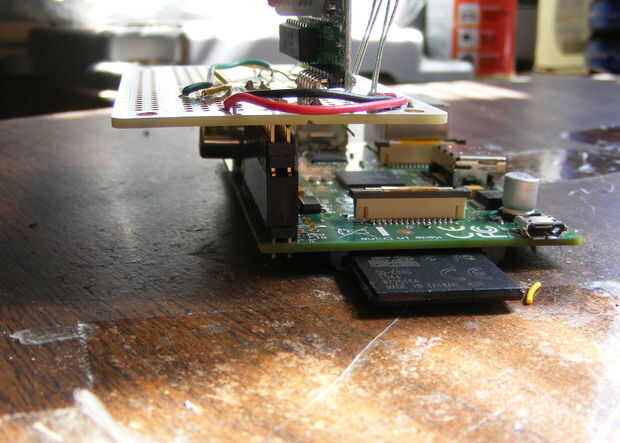

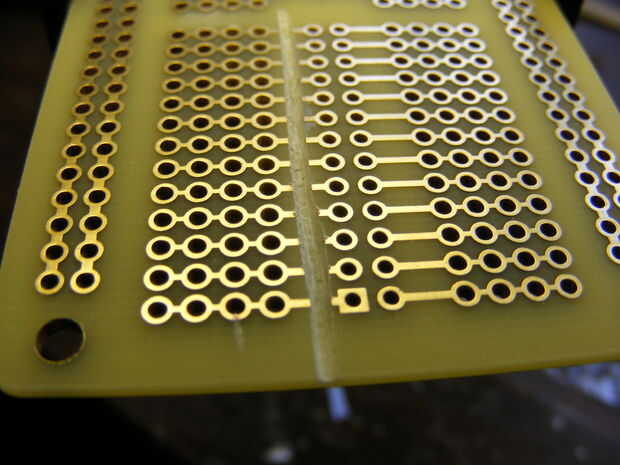

Construir - porque estamos utilizando sólo el motor fuera de borda pines GPIO, corté (utiliza una rueda de corte de Dremel) hacia el interior del tablero de los rastros en la parte inferior de la Perma-Proto pines GPIO para permitir el uso de espalda mitad de Perma-Proto board con accidentalmente conecta a los pines GPIO que no estamos con la intención de utilizar (ver foto). Suelde la Junta Perma-Proto arriba de la cabecera de apilamiento, por lo que la Junta es bien sobre todo los componentes en la Raspberry Pi (especialmente importante si usted planea usar un caso RasPi). Esto crea una especie de un ala "volando" sobre el RasPi, ver fotos.

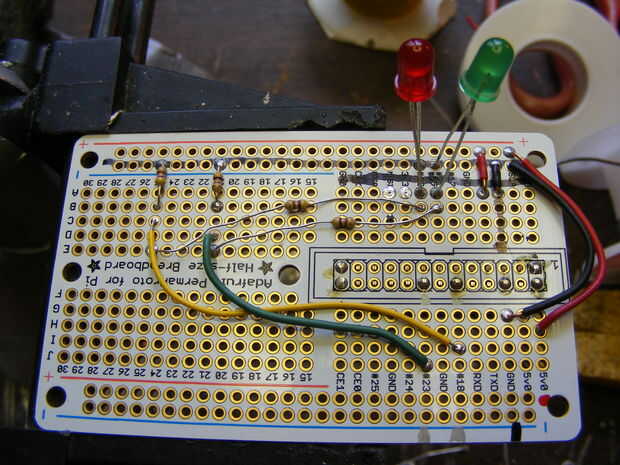

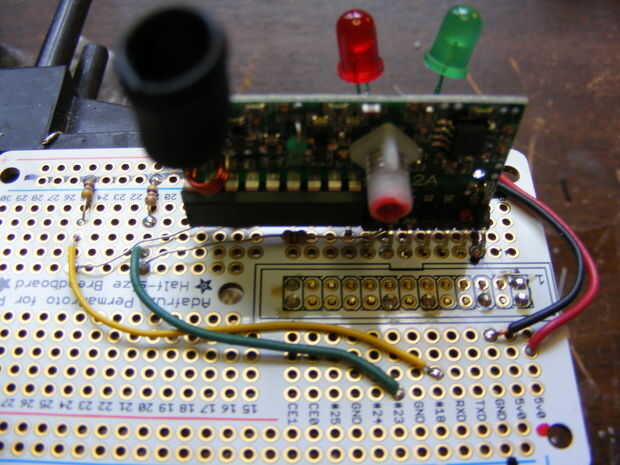

Siga el diagrama del circuito y las fotos para añadir cables, LEDs y resistencias a la placa - añadir el módulo receptor.
Test - Bantes de instalar la Junta en su RasPi, por favor, prueba - un error de cableado solo puede fácilmente "freír su pi."
a) aplicar 5 Vcc GPIO pins 5v y GND.
Resultados esperados: no hay humo, rojos y verdes LEDs ambos apagados, tensión entre 18 GPIO y GPIO gnd es sobre cero (medida con mulitmeter).
b) ahora "A" botón en el llavero.
Resultados esperados: ninguÌ n humo, rojo Led encendido y LED verde apagado, voltaje entre 18 GPIO y GPIO gnd es aproximadamente 2,5 voltios (medida con mulitmeter).
c) ahora pulsa el botón "B" en llavero.
Resultados esperados: ninguÌ n humo, rojo Led apagado y LED verde en, tensión entre 23 GPIO y GPIO gnd es aproximadamente 2,5 voltios (medida con mulitmeter).
Nota: la llave no se puede enviar tanto "A" y "B" botón Prensas a la vez.
