Paso 3: Montaje Portarrollos Sensor (célula fotoeléctrica)

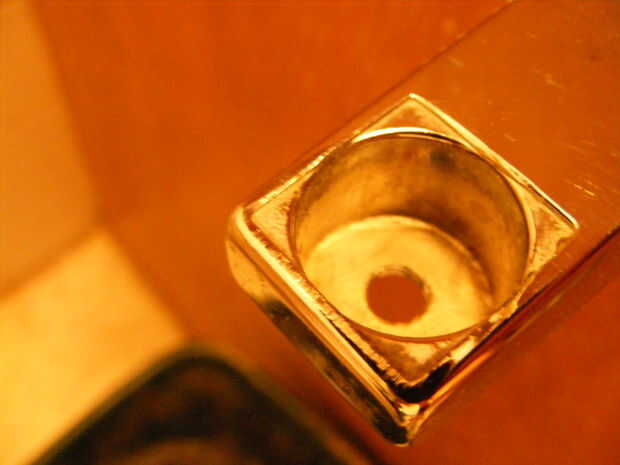

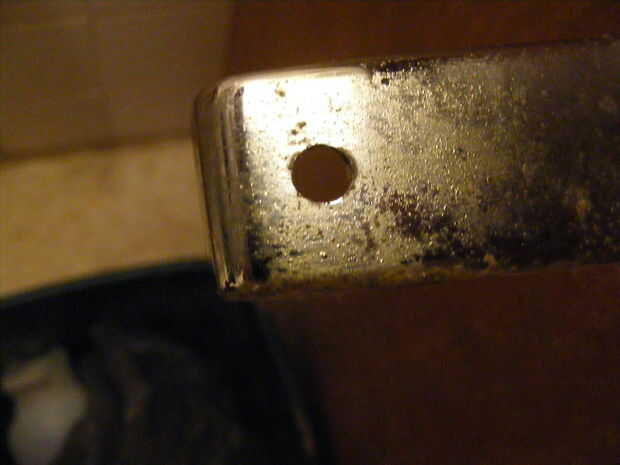

Construir - 1/4 pulgada de orificio centrado dentro el agujero del huso rollo holding"ciega" de un brazo del soporte del papel higiénico como se muestra. Nota: la fotocelda se instalará en este agujero de 1/4 de pulgada - con rodillo eje instalado, la célula fotoeléctrica estará oscura, y cuando se quita el eje, la luz llega a la célula fotoeléctrica.

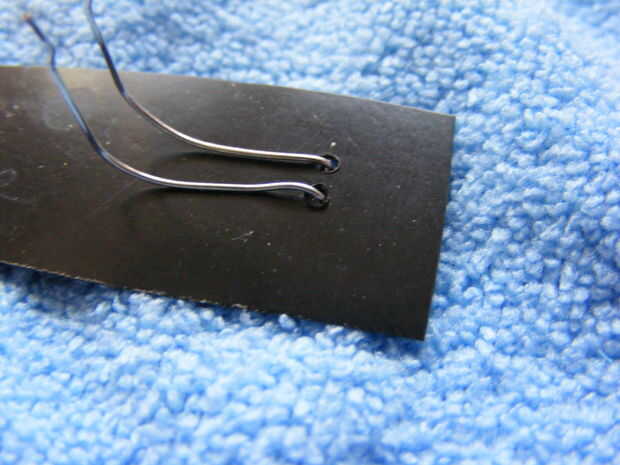

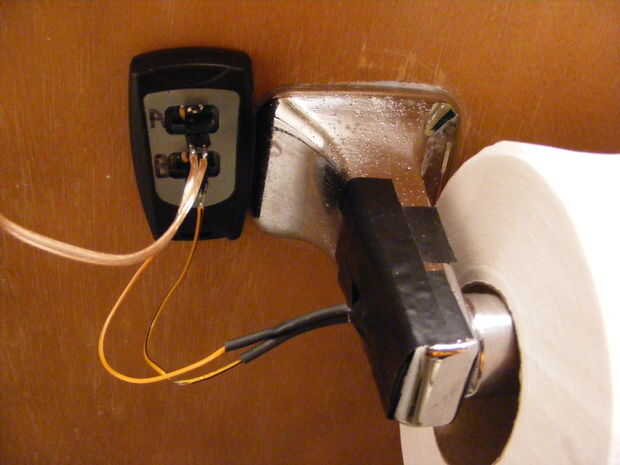

Para evitar que la luz llegue a la fotocélula de la parte trasera, lugar foto celular conduce a través de una pequeña pieza de plástico negro (corté mina de plato de microondas). Foto celular conduce a longitudes cortas del alambre de la soldadura (aislar con tubería del encogimiento del calor) y un jefe masculino del 2 pin. El alambre debe ser lo suficientemente largos para llegar a la llave de dos botones al lado del papel higiénico Portarrollos, ver foto.

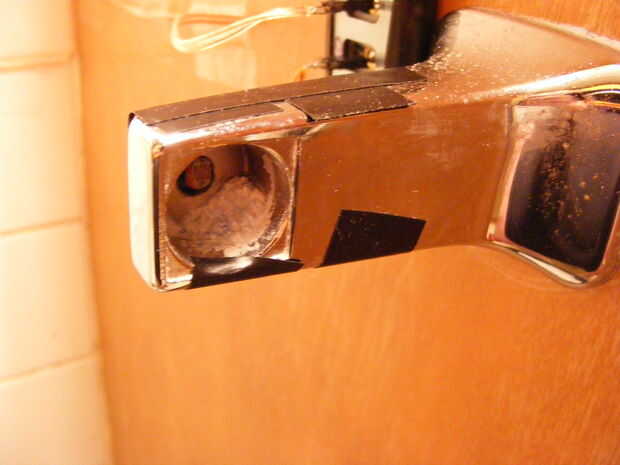

Con cinta aislante negra, fijar foto "luz fuerte" brazo parte trasera de la célula.
Compruebe - Conecte un multímetro para foto celda para comprobar la resistencia. Con el rollo de papel higiénico instalado la célula fotoeléctrica debe ser oscuro y la resistencia alta (había medido 4 Mohm). Extraiga el rollo de papel higiénico, luz de la habitación debe llegar ahora a la célula fotoeléctrica y la resistencia debe ser mucho menor (medido 14 Kohm).
Nota - ahora tiene un sensor para detectar cuando el rodillo del papel higiénico se sustituye
