Interfaz MSP430 Launchpad con display de 7 segmentos (3 / 5 paso)

Paso 3: Construcción de la interfaz de 7 segmentos

MSP430 es un 3.3V microcontrolador que no está diseñado para la exhibición de segmento 7 en coche directamente.

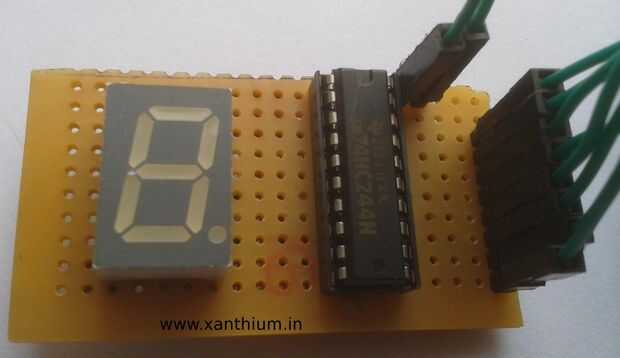

Para proteger las clavijas del MSP430 Launchpad estoy usando un 74LS244 Buffer , el Buffer tiene 8 canales que se utilizan para conectar los pines del display 7segmentos con MSP430 Launchpad.The Diagrama del circuito de la interfaz se puede encontrar aquí.
