Interfaz de Arduino sewable (2 / 5 paso)

Paso 2: Preparación de materiales

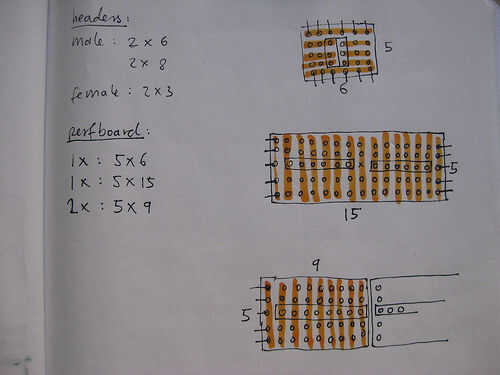

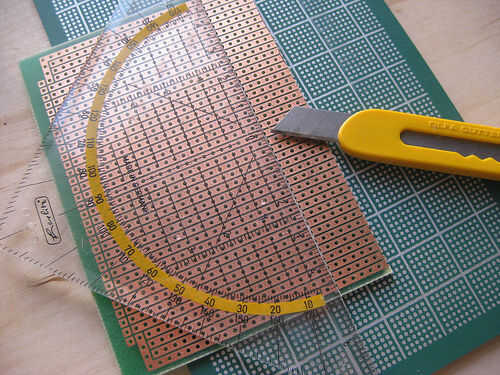

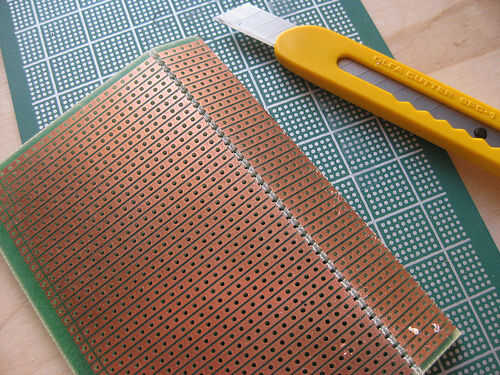

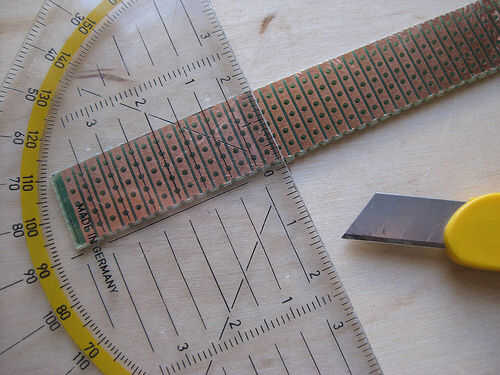

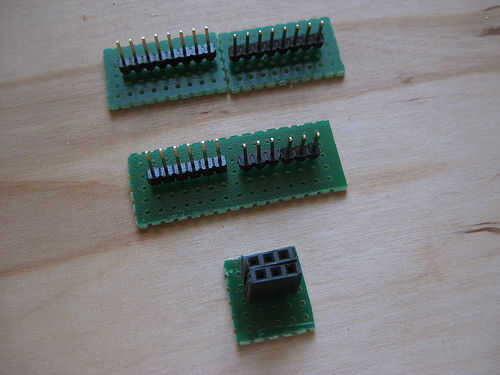

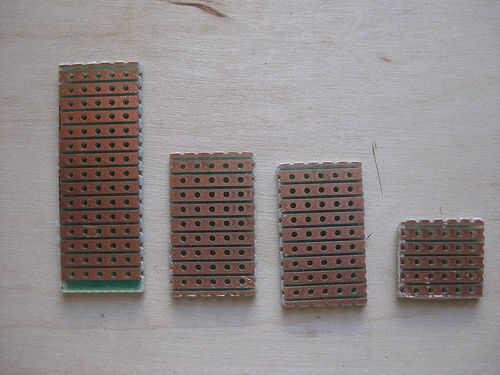

Cortada su perfboard y encabezados siguientes (ver boceto para detalles):

Perfboard
Uno: 5 x 6 orificios
Uno: orificios de 5 x 15
Dos: 5 x 9 hoyos

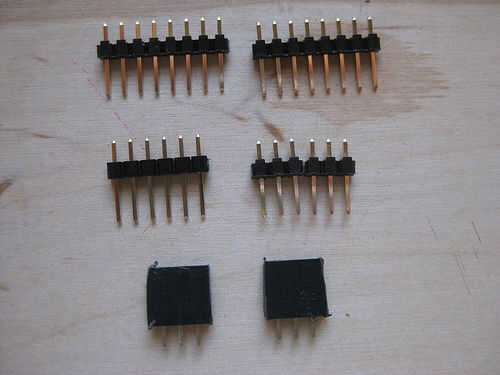

Jefes masculinos
Dos: perno de 6 filas
Dos: 8 perno filas

Cabeceras de mujer
Dos: 3 hileras de pines

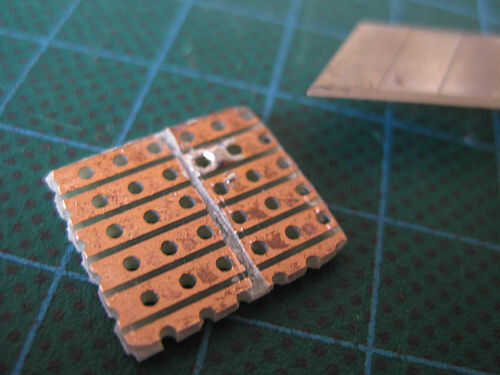

!!! Asegúrese de dividir la pieza de 5 x 6 hoyos de perfboard en agujeros de dos secciones desconectado 3 x 5 cada uno. Ver foto para detalles.

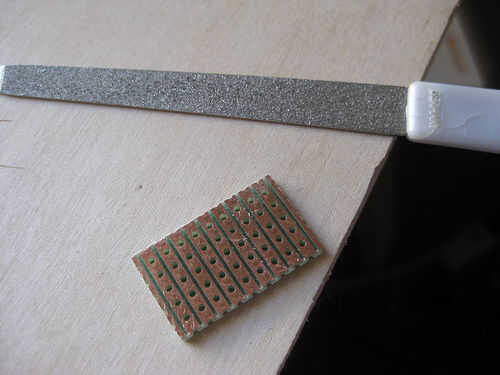

Presentar todos los bordes de la perfboards a la que se redondean y no agudo. Esto es para evitar que los bordes de frotamiento y rasgue por el hilo conductor que más tarde se mantuvo en los agujeros del borde.

El perfboard piezas también pueden ser reducidas, si sólo planea conectar sólo por un lado. También incluyo dos hileras de agujeros a cada lado de las cabeceras del espacio adicional, que facilita a la costura, pero una fila de agujeros hacia uno o ambos también trabajar y hacer las cosas más pequeñas. También incluyo una fila extra de agujeros a cada lado de cada perfboard a coser en su lugar con hilo regular. Esto lleva a tensión de las conexiones del hilo conductor y. pero también pueden ser despedidos por reducción de personal.
