Paso 3: Conseguir el Control...

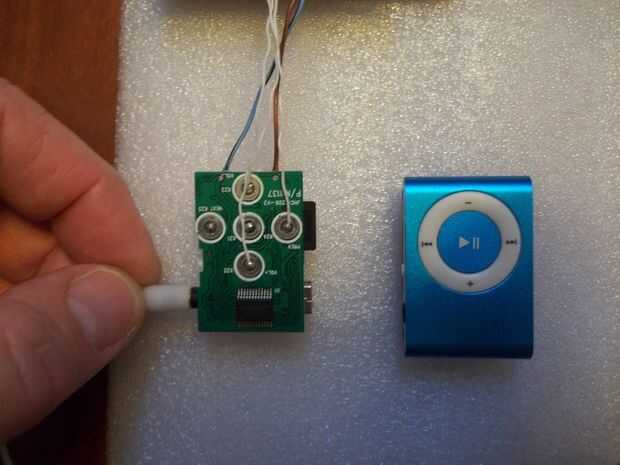

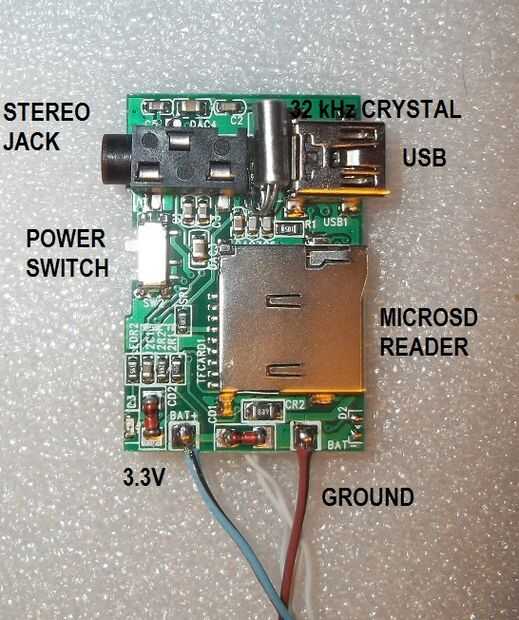

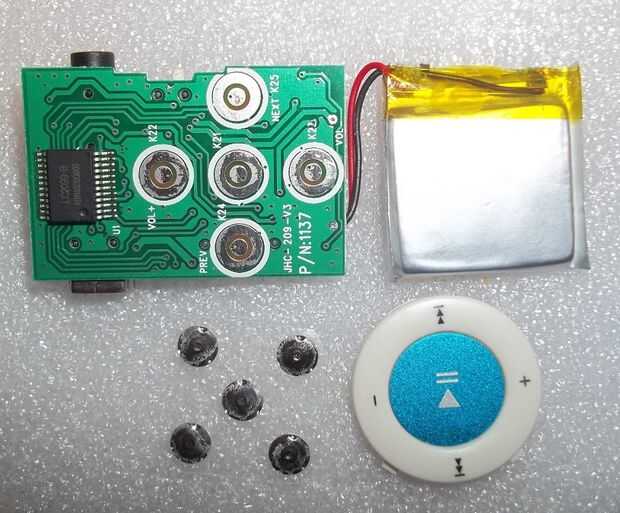

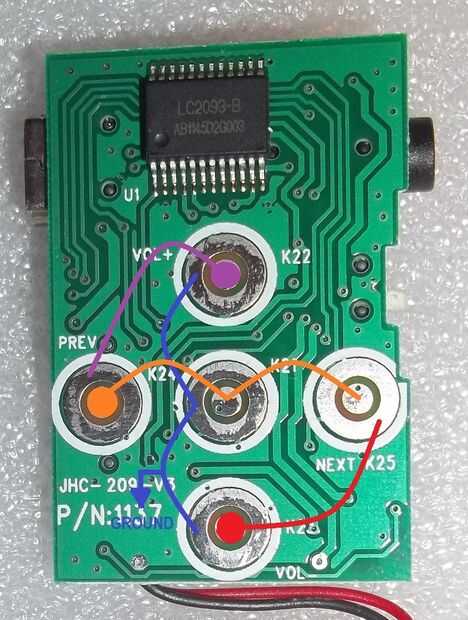

En primer lugar, una pequeña explicación de cómo el teclado está conectado en la placa. Echa un vistazo a la foto de las conexiones. Hay 4 conexiones únicas entre los anillos y los bulls-eyes. Pero una de las conexiones es la base, así que no tenemos que colocar un alambre para esa conexión. La conexión a tierra base permite el control del PLAY/PAUSE, VOL + y VOL-control. Esto es simple, que sólo utilizamos tres pins de IO de la Arduino a los toros-ojos para estas tres señales de tierra. Puesto que el reproductor de MP3 está funcionando a 3, 3V y el Arduino está funcionando a 5V, simplemente hacemos estas entradas de 3 pines hasta que necesitamos conectar a tierra uno de ellos. A continuación, hacemos una salida baja. No hay exceso de tensión siempre se aplica a las líneas de señal de MP3.

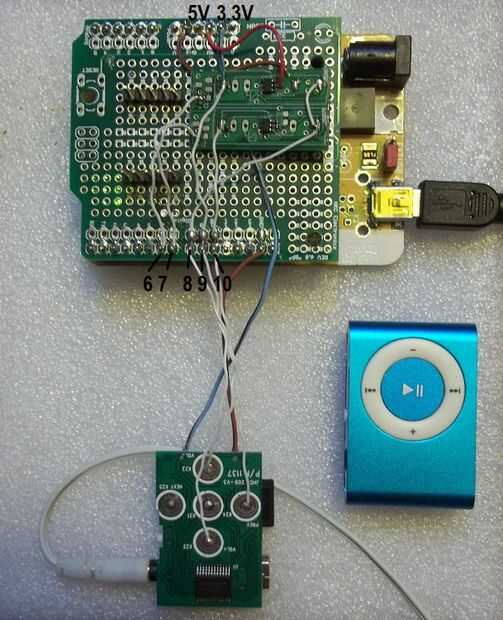

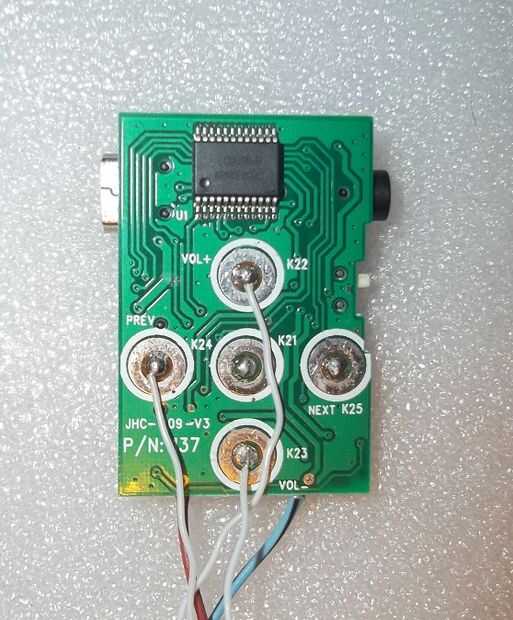

Los puntos púrpura, naranjas y rojos son donde quieres soldar algunos cables (utilicé alambre de envoltura). Conecté VOL + (púrpura) a pin 10 del Arduino, VOL-(rojo) a pin 9 del Arduino y PREV (naranja) a Arduino pin 8.
Para hacer conexiones púrpura y naranja (anterior) y rojo y naranja (NEXT), usted necesitará dos buffers tri-estado o dos conmutadores analógicos. Por suerte tuve algunos conmutadores analógicos de un proyecto anterior. (Hay probablemente más formas inteligentes de hacer estas conexiones, pero hay algunos problemas sutiles a superar).
