Paso 8: Montaje de electrónica y prueba
Cómo conectar las tarjetas de desbloqueo para el Arduino es realmente hasta el código le permite cambiar la asignación de pines fácilmente así que esto no es un problema, la única restricción es los pines SPI utilizados por el escudo de Ethernet, que creo que son 50 los pernos hacia arriba.

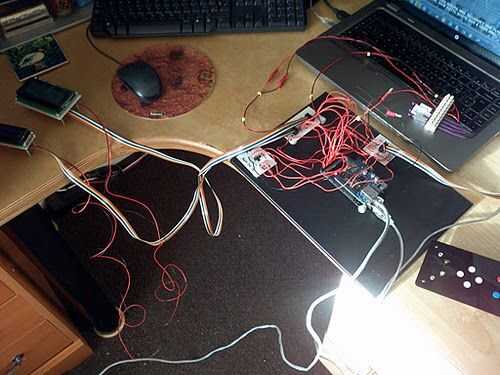

Una vez que haya realizado todas las conexiones, conecte una fuente de energía y potencia del sistema, si todo está bien entonces las cuatro matrices de 8 x 8 individuales deben parpadear en secuencia y la puesta en marcha mensaje debe mostrar en el LCD, puede que necesite ajustar el brillo de luz de fondo LCD contraste ajustes para obtener la muestra mirando claro y agudo.
Si todo va bien hasta ahora, conecte el blindaje de Ethernet a la red y el Arduino debe actualizar los LCDs con información del servicio web, si esto no funciona, debe tratar de conectar un PC a través de la misma conexión Ethernet y tratar de hacer una llamada al servicio web, si esto funciona entonces puede ser un problema con el Arduino o Ethernet Shield , conectar el Arduino al ordenador y mirando los serie mensajes enviados desde el Arduino pueden ayudar a encontrar el problema en este caso.
Ahora, si esta parte funciona intente presionando el botón azul para acceder al menú, este debe mostrarse en el 20 x 4 LCD. Desde aquí hay tres opciones; cerrar el menú, actualizar los datos de noticias y el tiempo y cambie al modo de los medios de comunicación, al seleccionar esta opción debe limpiar las pantallas LCD y conecte la alimentación a los módulos de amplificador, 40 x 2 LCD entonces debe actualizar con la canción actual que se está reproduciendo en Last.fm.

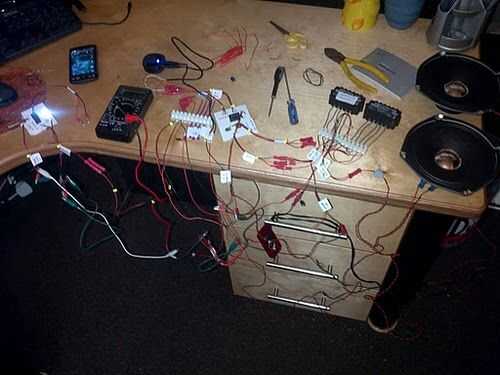

Pulsar el botón azul debe mostrar el menú de audio, que puede cambiar la entrada activa y se pueden actualizar los datos de canción de Last.fm, no hay función de actualización automática para Last.fm como interrumpe la visualización como actualiza, la entrada activa de conmutación debe y activar el relé seleccionar señal Bluetooth relé de potencia, durante este tiempo que la matriz LED también debe mostrar una visualización basada en la magnitud de la señal de audio activa.
Si todo funciona hasta ahora es una suposición segura que hiciste todo bien, que esta etapa es un buen momento para añadir cualquier otra característica que desee.
Nota: pensé que tenía más fotos de prueba de la electrónica en el marco de arco, pero no parece encontrar ellos, perdón por eso.
