Interactivo Arduino Powered mesa (10 / 16 paso)

Paso 10: Superficie inferior de la mesa

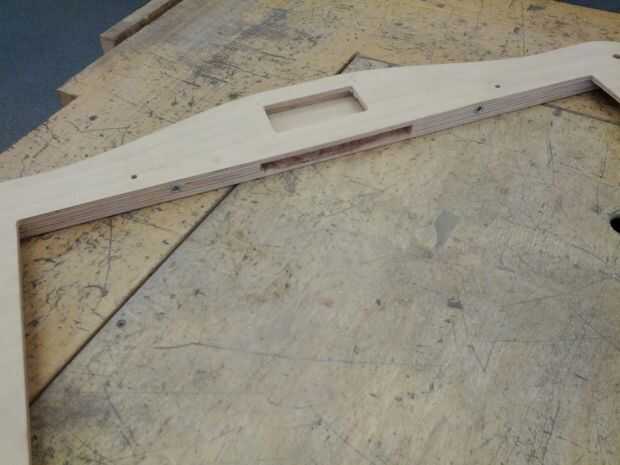

La superficie más baja de la tabla se encuentra en la parte superior el conjunto arco principal y contiene las secciones restantes de la tabla, esto se hace usando tres capas de madera contrachapada de abedul frente, la parte superior es de 6 mm de espesor, la media es de 12 mm y la parte inferior es de 6 mm, cada capa se corta usando el ranurador CNC.

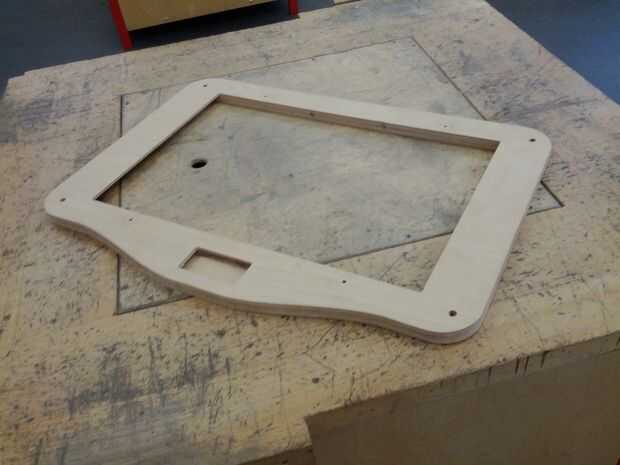

Las tres capas tienen agujeros para el panel de montaje de pantalla y la superficie principal, 12mm y 6mm respectivamente, la capa superior tiene una sección de quitar para que el panel de botones ser montados, igual que la capa media, aunque esto es más grande para permitir que el ancho de la PCB en la placa, la capa inferior no tiene un agujero para ello.

El rectángulo que se saca de cada capa de la superficie que le permita sentarse sobre el arco principal se convierte en ligeramente mayor en las capas de fondo, esto es para ayudar a distribuir la carga uniformemente sobre el arco como posiblemente, también mira un poco mejor.

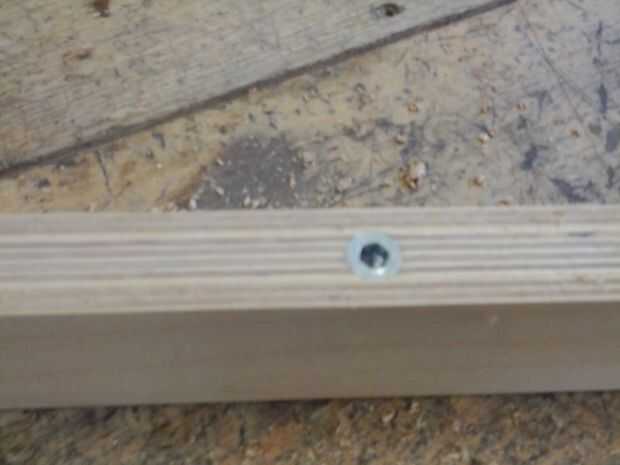

Aunque su peso es apoyado principalmente por los dos lados que están en contacto con el arco, se mantiene en posición con cuatro tuercas cautivas que atornille en el lado del panel utilizando una llave hexagonal y retire un tornillo de M6, esto permitió que la superficie se fija en posición insertando los tornillos M6 desde el interior del bastidor del arco una vez que la superficie estaba en posición.
