Inteligentes de medición y sistema de control (3 / 4 paso)

Paso 3: Los nodos

Los nodos implementados son:

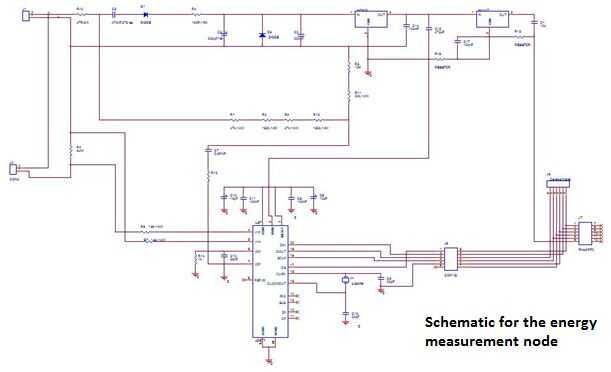

1. nodo de medida energía:

  • Este nodo está construido con un módulo Cerebot Nano, un transceptor PmodRf2, medidor de energía AD7753 y un relé.
  • Enciende/apaga la alimentación cuando se controla manualmente desde la aplicación web o desde un botón físico.
  • Se encaja en la toma de corriente.
  • Este nodo es similar a la CE, pero su principal objetivo es controlar el consumo de energía y para enviar los datos a la base de la nube a través de la Zybo.

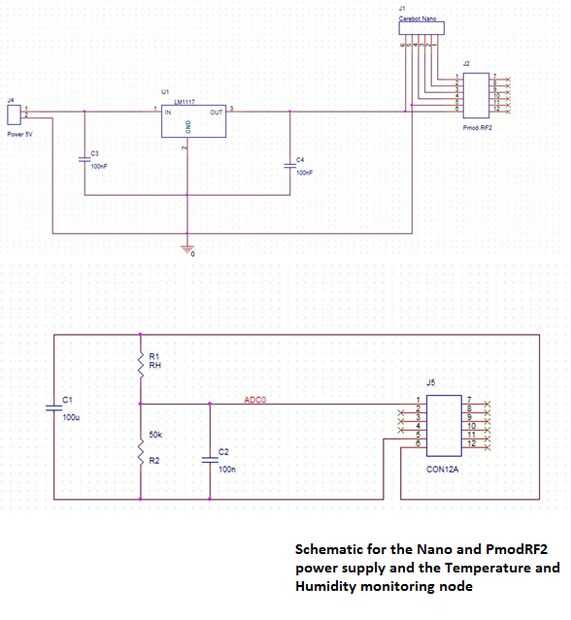

2. nodo de monitoreo temperatura y humedad:

  • Este nodo está construido con un módulo Cerebot Nano, un transceptor PmodRf2 y un sensor de SYH-2RS.
  • Monitorea la temperatura y la humedad.

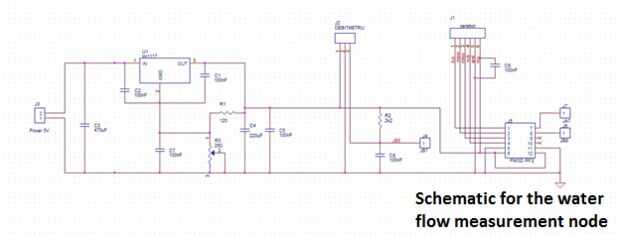

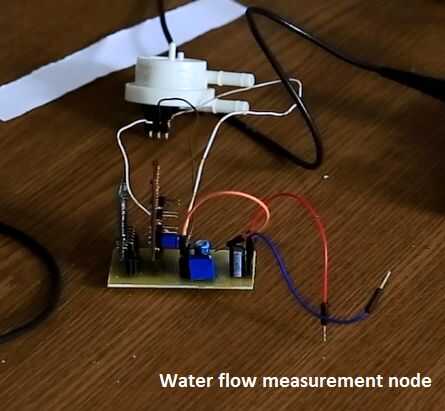

3. nodo de medida de flujo agua:

  • Este nodo está construido con un módulo Cerebot Nano, un transceptor de PmodRf2 y una medición de flujo PRZ-1800/L que se instala en la tubería.
  • Que registra los pulsos del sensor de flujo e integra el consumo de agua a la MG.
