Paso 2: Alarma y cableado Descripción

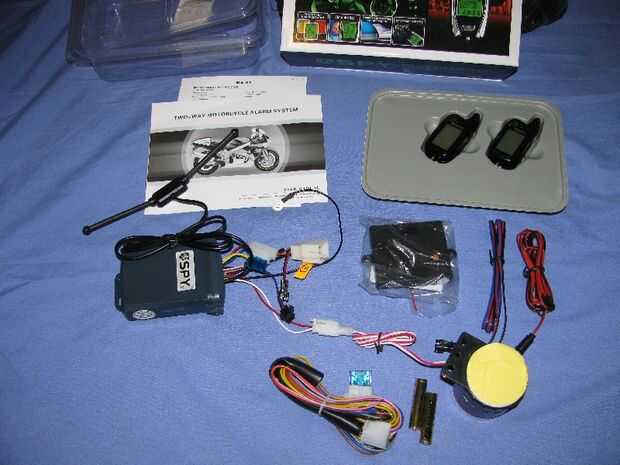

El Spy 5000m es una alarma genérica y requiere modificación para la CB250 Nighthawk. Como se puede ver en el esquema de la alarma, hay muchos cables que dejan el tapón 'Cerebro' y de interfaz con el cableado de la moto. A su vez iré a través de cada uno.
Antena:
Este cable no va realmente a través de una conexión removible, viene directamente de la caja cerebral. Coloqué la antena detrás de la Asamblea luz trasera dentro de la moto, como esta zona en su mayoría es plástico y está cerca de la caja del cerebro, que está sentado en el compartimiento de almacenamiento posterior.
Cable rojo:
Esta es la fuente de alimentación a la BrainBox. Hay un fusible en línea a ambos lados de la caja de enchufe, y el manual dice para conectar a la batería. Elegí cablear en el lado asegurado de la fuente de alimentación de la CB250, golpeando en las bicicletas de alambre rojo (R) después las bicicletas principal 20A fusionan.
Cable marrón:
Este es el cable que conecta con el cable de la CB250 ACC (accesorio), que es color negro (B). Cuando el interruptor de ignición está encendida, la línea de ACC + 12V y fuentes de alimentación para luces, bocina, indicadores, etc
Cuando está activada la función de arranque remoto, la ignición está apagado, así la Spy5000 alimentación + 12V en el alambre de ACC con el marrón (Br) de alambre.
Cables de color rosados y gris:
Se describen estos dos cables juntos como están relacionados. Estos cables son parte del circuito de ignición matar. Las instrucciones dicen para cortar el cable negro (blanco y negro) de la llave del interruptor y conecte la rosa al lado de interruptor de encendido del corte el cable y conectar el gris del alambre al otro extremo de corte blanco y negro. Entonces el SPY5000 puede matar la ignición.
ESTO NO FUNCIONA SIN MODIFICACIONES EN MI CB250.
(Explicaré esto más adelante)
Cable azul:
Este cable se conecta al cable de arranque inicio de Motor que es amarillo con rojo (Y/R) y permite la SPY5000 a vuelta el motor cuando se selecciona la opción de arranque a control remoto.
Cables amarillo y amarillos:
Estos 2 cables conectan a los cables naranja (O) y el indicador azul de cielo (Sb) y permite la SPY5000 controlar los indicadores, delante, detrás y en la pantalla.
Indicador del LED:
Este par de cables no pasa por el zócalo del enchufe del conector de 9 pines, tiene su propia toma de 2 pin. Básicamente una luz azul que parpadea para que personas conozcan tu moto cuenta con una alarma.
Negro:
Este es el cable de tierra y no utilizar el zócalo del enchufe del conector de 9 pines. Debe conectarse a tierra para que SPY5000 funcione correctamente.
Sirena:
Esto es muy fuerte, lo dejé desconectado hasta el control final del sistema. Se recomienda utilizar tapones para los oídos.
Detector de microondas:
Se trata de una pequeña caja de control con un trimpot de ajuste de sensibilidad en él. No he decido poner aún, pero es no resistente a la intemperie y requiere protección en la CB250
Nota el diagrama de cableado tiene un conector de 9 pines enchufe con 10 hilos que salen de él. La antena y LED tienen sus propias conexiones. Sólo 8 alambres se utilizan con el conector de 9 pines.
