¿Paso 5: Elegir cómo desea que el ventilador a funcionar - compañero de ventilador Zalman o regulador de ventilador de la tarjeta de video a bordo?
Muchas personas en línea aprovechado un conector extra de la unidad de DVD para este propósito.
No quería hacer eso. El X800 actualización de BIOS más reciente de XT incluye cierta información de control de ventilador extra, y quería aprovechar de eso. Además, no quiero tener que cambiar la velocidad del ventilador cuando necesité más de refrigeración - es el trabajo del controlador de ventilador a bordo!

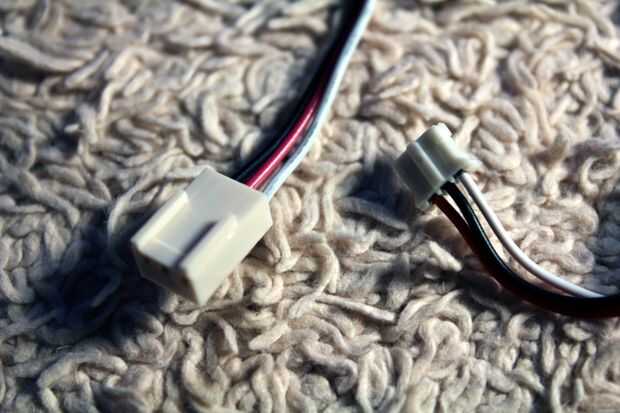

Se puede ver que el diverso estilo conecta el ventilador original y el ventilador Zalman.
Cortar primero los conectores (cerca del extremo del enchufe) de cada ventilador, luego quitar los cables del enchufe de ventilador de la tarjeta de video (suavemente puede levantar el plástico fichas al otro lado de este enchufe, luego saque el cable.

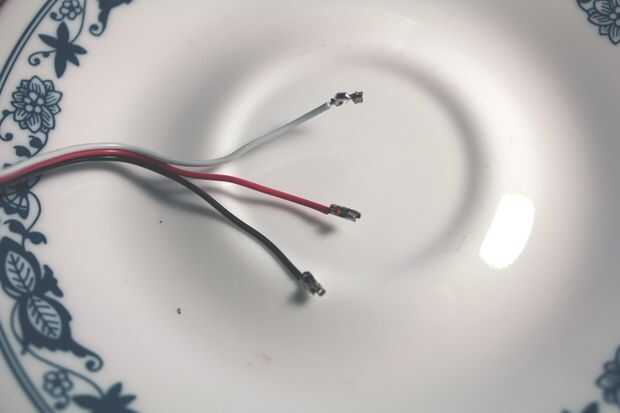

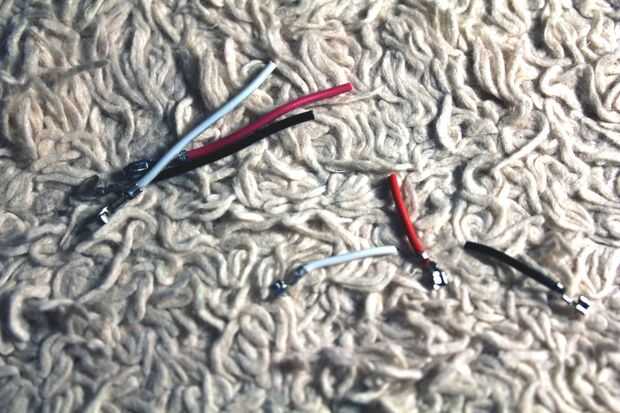

A continuación, cortar los cables con los conectores de metal y luego soldar cada cable en el conector correcto. He seguido los colores de los cables del ventilador de la tarjeta de vídeo (a la derecha), que son (en la foto, de arriba a abajo) blanco, negro, rojo. Se trata de un orden diferente que el conector de Zalman.
Después de soldar cada cable en la parte superior de cada conector de metal (porque ahí es donde está la habitación extra en el tapón de plástico), puse los cables en el extremo del tapón de plástico. He comprobado para asegurarse de que las conexiones trabajaban enchufar el ventilador a la tarjeta, y luego con un multímetro y sondar el fondo donde el conector viene a través de la tarjeta y la parte superior donde suelda los cables a los conectores de metal.
He intentado soldar los cables en la parte inferior primero (imagen con placa y cables), pero no caben en los conectores - así que tuve que rehacer los tres!

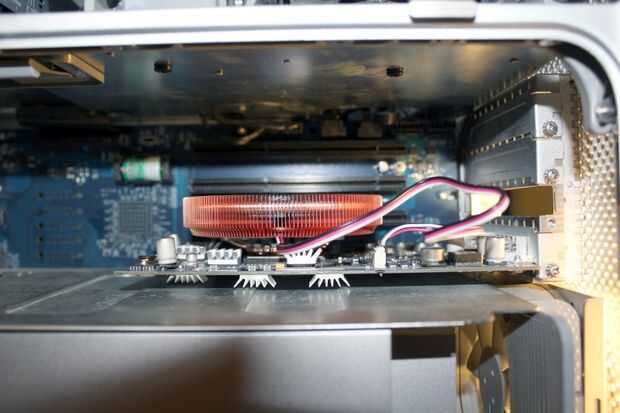

Todo encajan bien en el caso de G5, y dejé los cables largos en caso de que necesitaba hacer algo diferente. Mientras que resultó, todo funcionó muy bien!
Esto me llevó una cantidad bastante decente de tiempo hacerlo, pero estoy contento con los resultados! Sí, que obstruya la ranura por encima de él, pero no me iba a conectar nada allí de todos modos - a menos que sea una tarjeta ventilador super corto!
** Recuerde, siempre es una buena idea poder ciclo la tarjeta un par de veces después de que todo se ha instalado. Como ejecutar algunos juegos, un video del juego, luego déjela descansar, luego hacerlo de nuevo, luego apague y deje que se enfríe.
Repetir unas cuantas veces para obtener la pasta térmica en su manera de ser colocado. **
Después de un par de días de uso, que le tire la tarjeta y asegúrese de que los tornillos estén apretados todavía - necesita ajustar un poco.
El sólo triste final aquí es que realmente no sé cuán caliente la tarjeta corre ahora (o antes), porque nadie se molestó en escribir un programa para obtener la GPU temp. Apple no incluye en la herramienta de ATI muestra. He escrito los autores de los varios programas de tarjeta de video ATI (PC y Mac) pidiendo ayuda, pero hasta ahora nadie está interesado en trabajar en esto, o enviándome su código fuente, por lo que podría intentar hacerlo yo mismo. Si alguien se siente útil, le agradeceria cualquier ayuda que usted podría dar.
Tecnología vieja o no, sería cool tener.
Si tienes otra tarjeta que se supone para trabajar con este refrigerador Zalman, o necesita más detalles, visitar este enlace para obtener el Manual de usuario oficial:
Seleccione refrigeración > refrigeradores de VGA > VF900-Cu de los menús desplegables.
http://www.Zalman.co.kr/ENG/Contact/download/Menual_List.php?submenu=4
¡ Gracias! Espero que les haya gustado este instructable, y que le ayuda a hacen su propio proyecto más suavemente.
