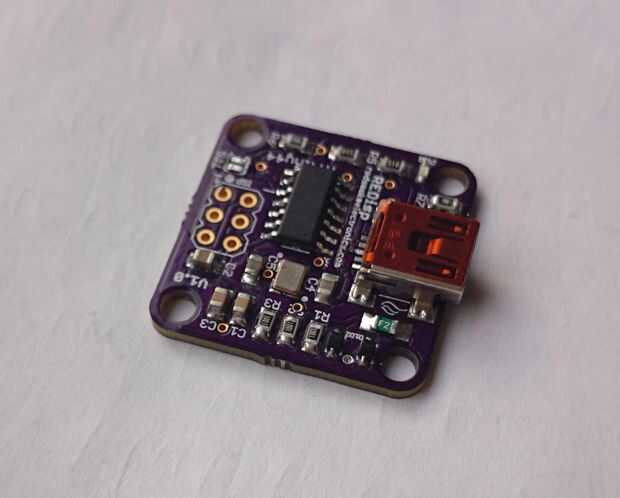

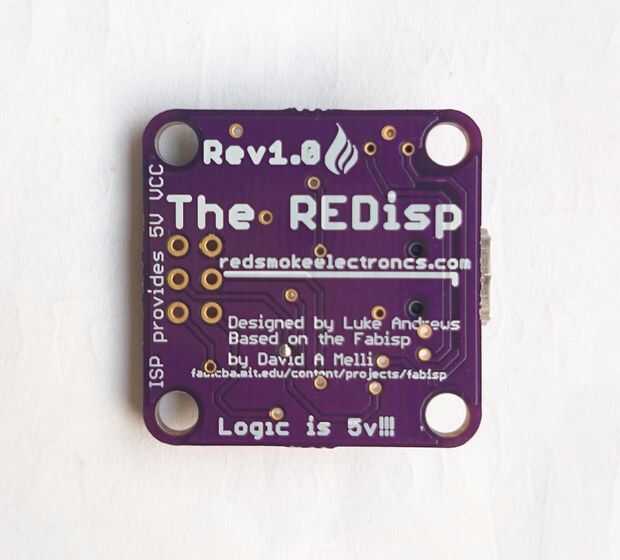

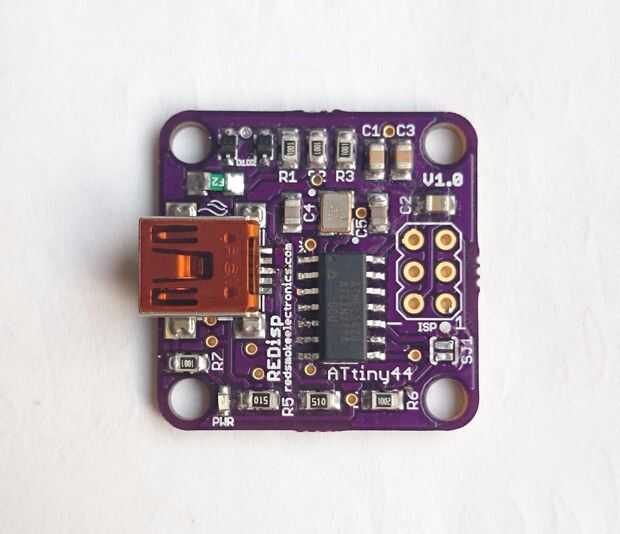

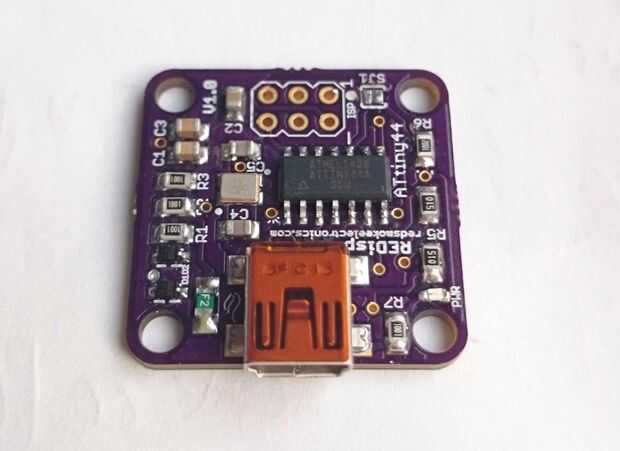

AVRisp Micro REDisp V1

La REDisp Micro AVRisp es serio pequeño programador ISP (1 pulgada cuadrada) que es reconocido como un USBtinyISP usando los mismos controladores y por lo tanto está listo para usar con los gustos de AVRdude y el IDE de Arduino. Disponibles en mi Tienda Tindie por sólo $16 premontado (£10) listo para usar y probado sin embargo todos los archivos de firmware y otra información está disponible abrir-fuente y totalmente 100% absolutamente libre de GitHub. Este instructable le explicará cómo armar una tabla si se compraron las piezas, una explicación detallada de hardware para aquellos que desean construir su propia y finalmente las instrucciones sobre cómo programar y usar el dispositivo.

Hardware inspiración vino del proyecto FabIsp por David A. Mellis con mejoras como más firme la disociación, fusión y un Led de alimentación. El proyecto se puede hacer a mano sobre una tabla de rendimiento utilizando el esquema, pero el problema con esto es el inicio - el Attiny a bordo de sí mismo necesita programar con un programador ISP para ser utilizado como un programador ISP, y sourcing de las piezas es otro problema en sí mismo. La REDisp viene probada y programado así que para empezar esta familia auto replicación de programadores ISP, todo lo que necesitas ahora es $16. Incluso programar el nuevo de REDisp con un REDisp! Si te sientes aventurero puede seleccionar la junta sin montado y llevarlo a ti mismo con un chip pre programado, en cuyo caso son pasos 2-3 para las instrucciones. Pasos 1 es para usted si desea construir este proyecto desde cero con una explicación detallada del hardware. Finalmente el paso 5 es usando el tablero.

Características

  1. Un ISP totalmente capaz para chips con hasta 64K de flash
  2. Con fusible para proteger tu PC
  3. Suministra automáticamente su proyecto con 5V
  4. Pequeña como se pone (1 "x 1")
  5. Pre probado y ensamblado a mano
  6. Conservador la disociación
  7. Un LED de potencia para la paz de la mente

Mac y Linux no requieren Controladores - controladores de windows están disponibles desde la página de USBtinyISP .

Siga al paso 1 para una explicación de hardware
